Патент на изобретение №2299087
|
|||||||||||||||||||||||||||||||||||||||||
(54) СПОСОБ ИЗГОТОВЛЕНИЯ ФИЛЬТРУЮЩЕГО МАТЕРИАЛА И МАТЕРИАЛ ФИЛЬТРУЮЩИЙ
(57) Реферат:

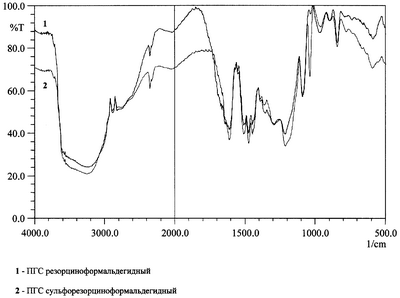

Изобретение относится к водоподготовке и может быть использовано для получения катионообменных фильтров пространственно-глобулярной структуры, обеспечивающий комплексную очистку воды. Способ изготовления фильтрующего материала включает конденсацию формальдегида с сульфорезорцином и отверждение, при этом смесь избытка формальдегида с сульфитом натрия или калия выдерживают в условиях, обеспечивающих синтез сульфирующего агента в отсутствие полимеризации формальдегида, далее к полученному раствору добавляют резорцин и выдерживают в условиях, обеспечивающих одновременное протекание синтеза сульфорезорцина и форконденсации его и резорцина с формальдегидом, а поликонденсацию полученных форолигомеров и последующее отверждение осуществляют в кислой среде. Материал фильтрующий включает продукт конденсации формальдегида с резорцином в кислой среде и имеет пространственно-глобулярную структуру, при этом материал содержит продукт конденсации формальдегида с сульфорезорцином и резорцином и дополнительно функциональные группы -SO3Н, характеризуемые на ИК-спектре поглощения образца материала полосами с минимумами 1040 см-1 (характерная полоса) и 1190 см-1 (слабо выраженная полоса). Изобретение обеспечивает получение материала, эффективного для удаления тяжелых металлов из воды. 2 н. и 3 з.п. ф-лы, 1 табл., 1 ил.
Изобретение относится к водоподготовке и может быть использовано для получения катионообменных фильтров пространственно-глобулярной структуры. обеспечивающих комплексную очистку воды, в том числе от катионов тяжелых металлов. Из уровня техники известны полимеры пространственно-глобулярной структуры (ПГС-полимеры), обладающие высокой фильтрационной способностью и используемые для изготовления фильтрующих элементов. ПГС-полимер представляет собой неплавкое и нерастворимое в обычных растворителях высокопроницаемое изделие, структура которого образована микроглобулами размером от 25-30 Å до 10-14 мкм. ПГС-материал с глобулами размером 3-7 мкм используют для сорбционных процессов при высоких скоростях пропускания растворов. Так как размер микроглобул ионита ПГС на 2 порядка меньше, чем у ионитов стандартного зернения (5-7 мкм против 0.5-0.7 мм), то объемные скорости пропускания растворов могут достигать величин в 100 и более раз превышающих скорости пропускания растворов через неподвижный слой ионита обычного зернения (1000-2000 против 10-15 уд. об/ч соответственно). Микроглобулы в ионите ПГС образуют регулярную высокопроницаемую структуру, что обусловлено спонтанным саморегулирующимся механизмом полимерообразования. Средний размер пор составляет 3-5 мкм, большая развернутая поверхность (до 100-150 м2/г), узкий диапазон распределения пор по размерам (обычно ±10%) придают этим материалам высокие технологические свойства и позволяют использовать их в качестве фильтрующих перегородок. Структура и свойства ионита ПГС известны, например, из Энциклопедии полимеров. М.: Издательство Советская Энциклопедия 1972. с 652-658. Различные модификации способа получения ПГС материала, например, в соответствии с а.с. СССР 1378319 от 23.05.1985, C08J 5/20, C08G 8/22, а.с. СССР 1023788 от 24.10.1980, С08J 9/10 и др. позволяют значительно расширить диапазон размеров его пор и, тем самым, повысить проницаемость сорбента. В такой системе большая часть обменных группировок находится на поверхности микроглобул, а массообмен достигается не за счет диффузии ионов из раствора в глубь полимерного тела (как это имеет место в обычных ионитах, в том числе и макропористых), а за счет принудительного просачивания растворов через микропоры полимерного тела. Скорость обмена подчиняется закономерностям пленочной кинетики, и поэтому ионный обмен на ПГС-ионитах протекает тем эффективнее, чем быстрее обновляется раствор в микропорах, т.е. скорость обмена возрастает с повышением скорости пропускания раствора. Фильтрующие материалы с ПГС структурой и способы их получения известны, в частности, из патента US 4567207, C08G 12/00. Патент защищает широкий спектр материалов, получаемых при поликонденсации формальдегида с мономером, способным образовать с формальдегидом ПГС-структуру в кислой среде при рН 0.1…4. Концентрация полимера 20…65 мас.%. Диаметр пор полимера 0.0025…10 мкм, коэффициент проницаемости 2×10-7…2×10-2 см/сек. Согласно примерам 5 и 6 известного решения для изготовления ПГС-полимера, обладающего высокой фильтрующей способностью, смешивают водные растворы резорцина и формальдегида, вводят катализатор – соляную кислоту и выдерживают в течение времени, достаточного для образования 38-40 мас.% полимера. Далее суспензию разливают в формы для отверждения и выдерживают при комнатной Т, после чего нагревают до Т=80…82°С. Несмотря на высокие фильтрационные свойства материалы, изготовленные по технологии патента US 4567207, проявляют слабые ионообменные свойства в нейтральных и слабощелочных средах. В кислых средах ионный обмен практически отсутствует. Указанные особенности поведения известного материала не позволяют с его помощью эффективно удалять тяжелые металлы из водных сред. Известный из US 4567207 ПГС-полимер, содержащий продукт конденсации резорцина и формальдегида в присутствии кислоты, является наиболее близким для заявляемого решения фильтрующего материала. Из уровня техники известен способ получения сульфофенольных катионитов высокой емкости, химической стойкости и механической прочности (А.С. СССР 108258, 39b, 22, 12q, 2001). Согласно известному решению сульфофенольные катиониты получают путем конденсации одно- или многоатомных фенолов или сульфофенолов сначала с сульфокислотами алифатических или ароматических карбонильных соединений, а затем с формальдегидом, при этом для увеличения количества вводимых в катионит сульфогрупп без увеличения количества сульфированного карбонильного соединения на первой стадии процесса, для конденсации с фенолами или сульфофенолами применяют сульфокислоты алифатических или ароматических кетонов. Известный способ, являющийся наиболее близким заявляемому способу изготовления фильтрующего материала (прототипом), не обеспечивает получение ПГС-полимера с сульфогруппами. Задачей заявляемого изобретения является повышение эксплуатационных свойств фильтрующего материала путем целенаправленного изменения его структуры, позволяющего обеспечить удаление тяжелых металлов из воды. Задача решается за счет того, что в способе изготовления фильтрующего материала, включающем конденсацию формальдегида с сульфорезорцином и отверждение, процесс осуществляют следующим образом: – смесь избытка формальдегида с сульфитом натрия или калия выдерживают в условиях, обеспечивающих синтез сульфометанола в отсутствие полимеризации формальдегида, – к полученному раствору добавляют резорцин и выдерживают в условиях, обеспечивающих одновременное протекание синтеза сульфорезорцина и его форконденсации с резорцином и формальдегидом, – поликонденсацию и отверждение полученных форолигомеров осуществляют в кислой среде. При этом образуется сульфорезорцинформальдегидный ПГС-полимер. Частные случаи реализации заявляемого решения характеризуются следующими параметрами: – смесь избытка формальдегида с сульфитом натрия или калия выдерживают при Т=+20…30°С в течение 0.3-1 час, при этом соотношение формальдегид : сульфит составляет 4.7…4.9 моль/моль. – поликонденсацию форолигомеров осуществляют при Т=+17…33°С, в течение 0.6…2 час. – отверждение производят в две стадии – сначала при Т=+30…40°С в течение 1-2 час, а затем при Т=+85…95°С в течение 16-24 час. Полученный фильтрующий материал характеризуется ПГС структурой, о чем свидетельствует его проницаемость по отношению к воде и водным растворам. На ИК-спектре поглощения образца материала (чертеж) ясно различимы полосы с минимумами 1040 см-1 (характерная полоса) и 1190 см-1 (слабо выраженная полоса), соответствующие валентным колебаниям группировок -SO3Н. В то же время, на ИК-спектре поглощения ПГС-материала на основе резорциноформальдегидного полимера такие полосы отсутствуют (Фиг.1). Указанные особенности ИК-спектра поглощения свидетельствуют о присутствии в заявляемом материале связанных функциональных групп -SO3Н. Сущность способа заключается в том, что заявляемый сульфосодержащий сильнокислотный катионит получают в результате трехмерной поликонденсации сульфированного резорцина с формальдегидом. Реакция включает несколько стадий: 1. Сначала осуществляют стадию синтеза сульфирующего агента (сульфометанола) из избытка формальдегида и сульфита натрия (калия) по реакции:
2. Полученный щелочной раствор со стадии 1 заливают в реактор, где одновременно протекают реакции сульфирования резорцина (2) и форконденсации резорцина и образующегося сульфорезорцина с формальдегидом.
3. По окончании стадии образования форолигомеров в том же реакторе осуществляют реакцию их конденсации с формальдегидом в кислой среде с получением олигомеров более высокой молекулярной массы. 4. На стадии 4 синтеза, когда начинается образование нерастворимого в воде продукта, реакционный раствор (эмульсию) сливают в заранее заготовленные формы, где протекает гелеобразование, а затем (при нагревании) и полное отверждение смеси с получением трехмерного полимера пространственно-глобулярной структуры в виде готового для практического использования катионита. Управляя параметрами синтеза, можно варьировать диаметр пор получаемого полимера в интервале 0.1…3 мкм. Следует отметить, что для получения изделия ПГС-структуры с заданными свойствами необходимо параметры известного процесса изменить существенным образом, неочевидным для специалиста в данной области техники: – реакцию синтеза проводят в две стадии – сначала в щелочной (рН – в частном случае реализации соотношение резорцин/сульфит натрия целесообразно не менее 3 моль/моль; – соотношение формальдегид/сульфит может варьироваться в интервале 4.7…4.9 моль/моль; – концентрация резорцина в общем объеме реакционной смеси оптимальна в интервале 18…20 мас.%; – температура реакции на всех стадиях синтеза должна удерживаться в строго заданных пределах. Заявляемое изобретение иллюстрируется следующими примерами. Пример 1. Соотношение резорцин/формальдегид/сульфит натрия=1:2.4:0.33 моль/моль; [резорцин]=18 мас.%. В емкость 500 мл, содержащую 138 мл 37% формалина (1.87 моль CH2O) и 142 мл воды, загружают 51 г сульфита натрия (0.4 моль) и перемешивают до полного растворения последнего при комнатной температуре в течение 1 час, соотношение формальдегид/сульфит=4.7 моль/моль. В реактор, содержащий раствор 135 г резорцина (1.23 моль) в 150 мл воды, при комнатной температуре заливают раствор полученного сульфирующего агента из емкости и перемешивают до полного исчезновения запаха формальдегида. Температуру смеси поддерживают в интервале 42÷35°С. Раствор охлаждают до комнатной температуры, и заливают кислый раствор формалина (82 мл 37% формалина (1.11 моль СН2O) и 35 мл концентрированной соляной кислоты). Затем реакционную смесь (рН 2)перемешивают до помутнения при Т=28°С (начало образования нерастворимых олигомеров), после чего сливают в форму из двух коаксиально расположенных полимерных труб с каркасом посередине, где смесь застывает при Т=+30…40°С в течение 2 ч. После этого форму с затвердевшим полимером помещают в печь на 20 ч при Т=+85…90°С для окончательного формирования полимера трехмерной ПГС-структуры в виде готового изделия (фильтрующего патрона). Средний размер пор полимера 1 мкм. После перевода в Na-форму катионит в виде такого патрона при эксплуатации в нейтральной или щелочной среде способен поглотить 6.1 г катионов никеля из раствора с [Ni2+]исх=340 мг/л. Пример 2. Соотношение резорцин/формальдегид/сульфит натрия=1/1.6/0.33 моль/моль; [резорцин]=18 мас.%. В емкость 500 мл, содержащую 146 мл 37% формалина (1.95 моль СН2О) и 135 мл воды, загружают 51 г сульфита натрия (0.4 моль) и перемешивают до полного растворения последнего при комнатной температуре в течение 0.3 час, соотношение формальдегид/сульфит=4.9 моль/моль. В реактор, содержащий раствор 135 г резорцина (1.23 моль) в 150 мл воды, при комнатной температуре заливают полученный раствор сульфирующего агента и перемешивают до полного исчезновения запаха формальдегида. Температуру смеси поддерживают в интервале 42÷35°С. Раствор охлаждают до комнатной температуры и далее в него заливают раствор ортофосфорной кислоты (34 мл 78 мас.% в 56 мл воды). Затем перемешивают реакционную смесь (рН Пример 3. Соотношение резорцин/формальдегид/сульфит натрия=1/1.5/0.33 моль/моль; [резорцин]=18 мас.%. При комнатной температуре в течение 1 час; соотношение формальдегид/сульфит=4.7 моль/моль. В реактор, содержащий раствор 135 г резорцина (1.23 моль) в 150 мл воды, при комнатной температуре заливают раствор сульфирующего агента из емкости и перемешивают до полного исчезновения запаха формальдегида. Температуру смеси поддерживают в интервале 46°C÷31°C. Раствор охлаждают до комнатной температуры и далее в него заливают раствор соляной кислоты (34 мл концентрированной соляной кислоты в 85 мл воды). Затем реакционную смесь (рН Средний размер пор полимера 3 мкм. Катионит в виде такого патрона при эксплуатации в кислой среде способен поглотить 2.5 г катионов кальция из раствора с [Са2+]исх=1400 мг/л при рН 3.5. Условия синтеза в примерах 4÷6 (за исключением приведенных в табл.1) аналогичны примеру 3.
Для реализации комплексного изобретения, включающего два объекта – способ и материал, связанные единым изобретательским замыслом согласно раскрытым выше примерам, были использованы следующие реагенты: Резорцин марки “Mitsubishi”; Формалин 37% ГОСТ 1625-98; Сульфит натрия ГОСТ 246-41; Кислота соляная ГОСТ 3118-77; Кислота ортофосфорная ГОСТ 6552-80.
Формула изобретения
1. Способ изготовления фильтрующего материала, включающий конденсацию формальдегида с сульфорезорцином и отверждение, отличающийся тем, что смесь избытка формальдегида с сульфитом натрия или калия выдерживают в условиях, обеспечивающих синтез сульфирующего агента в отсутствии полимеризации формальдегида, далее к полученному раствору добавляют резорцин и выдерживают в условиях, обеспечивающих одновременное протекание синтеза сульфорезорцина и форконденсации его и резорцина с формальдегидом, а поликонденсацию полученных форолигомеров и последующее отверждение осуществляют в кислой среде. 2. Способ по п.1, отличающийся тем, что смесь избытка формальдегида с сульфитом натрия или калия выдерживают при Т=20÷30°С, в течение 0,3-1 ч, при этом соотношение формальдегид/сульфит составляет 4,7…4,9 моль/моль. 3. Способ по п.1, отличающийся тем, что поликонденсацию форолигомеров осуществляют при Т=17÷33°С, в течение времени 0,6…2 ч. 4. Способ по п.1, отличающийся тем, что отверждение производят в две стадии – сначала в течение 1-2 ч при Т=30÷40°С, а затем в течение 16-24 ч при Т=85÷95°С. 5. Материал фильтрующий, включающий продукт конденсации формальдегида с резорцином в кислой среде, имеет пространственно-глобулярную структуру, отличающийся тем, что материал содержит продукт конденсации формальдегида с сульфорезорцином и резорцином, и дополнительно функциональные группы – SO3Н, характеризуемые на ИК-спектре поглощения образца материала полосами с минимумами 1040 см-1 (характерная полоса) и 1190 см-1 (слабо выраженная полоса).
РИСУНКИ
|
|||||||||||||||||||||||||||||||||||||||||
10), а затем в кислой среде (1
3) до помутнения при Т=33°С (начало образования нерастворимых олигомеров), после чего сливают в форму из двух коаксиально расположенных полимерных труб с каркасом посередине, где полимер застывает в течение 1 ч. После этого форму с затвердевшим полимером помещают в печь на 16 час при Т=+90…95°С для окончательного формирования трехмерной ПГС-структуры в виде готового изделия (фильтрующего патрона). Средний размер пор полимера 0.1÷0.3 мкм. После перевода в Na-форму катионит в виде такого патрона при эксплуатации в нейтральной или щелочной среде способен поглотить 6.5 г катионов железа из раствора с [Fe2+]исх=290 мг/л.
