Патент на изобретение №2299084

(54) СПОСОБ ПОДСЛОЙНОГО ПОЖАРОТУШЕНИЯ В РЕЗЕРВУАРЕ

(57) Реферат:

Способ подслойного пожаротушения в резервуаре относится к средствам ликвидации пожаров, в частности, в резервуарах с нефтью и нефтепродуктами. Данный способ повышает надежность и эффективность противопожарной системы. Это достигается тем, что в данном способе исключается эмульгирование пены нефтью при доставке пены с нижнего пояса резервуара до поверхности нефти, в зону горения, путем закачки огнетушащей пены в герметичные мешки с последующим самовсплытием и разрывом их при контакте с огнем. 1 ил.

Способ относится к средствам ликвидации пожаров, в частности, в резервуарах с нефтью и нефтепродуктами.

Известен способ тушения очагов пожара (Заявка РФ на изобретение №95121487/12), заключающийся в визуальном наведении летательного аппарата на очаг пожара и сливе огнегасительной жидкости.

Известный способ недостаточно эффективен в условиях сильного ветра, повышенной задымленности.

Известный способ подслойного пожаротушения в резервуаре с использованием генератора низкократной пены (Патент РФ №37638), заключающийся в подаче пены на поверхность горящей жидкости через пенный патрубок нижнего пояса внутренней полости резервуара, при этом пена после прохождения через слой жидкости образует на поверхности газонепроницаемую пленку, что обеспечивает быструю ликвидацию пожара.

Недостатком известного способа является то, что при прохождении пены через слой жидкости, например нефти или нефтепродуктов, происходит эмульгирование пены нефтью, что существенным образом снижает эффективность системы и скорость тушения пожара.

Цель изобретения – повышение эффективности процесса пожаротушения.

Указанная цель достигается тем, что способ подслойного пожаротушения в резервуаре путем генерирования и подачи огнетушащей пены на поверхность горящей жидкости через пенный патрубок нижнего пояса внутренней полости резервуара предполагает доставку огнетушащей пены на поверхность горящей жидкости самовсплытием в упругоэластичных емкостях, которые самоотделяются от пенных патрубков после заполнения их пеной и разрываются при контакте с огнем.

Отличительными признаками в заявляемом изобретении в сравнении с прототипом является то, что способ предполагает доставку огнетушащей пены на поверхность горящей жидкости самовсплытием в упругоэластичных емкостях, которые самоотделяются от пенных патрубков после заполнения их пеной и разрываются при контакте с огнем.

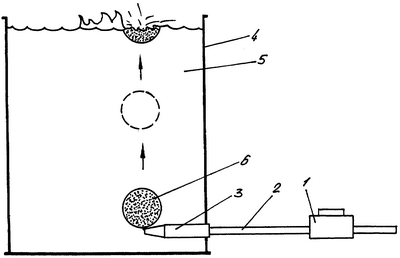

Существо изобретения поясняется чертежом, где изображен резервуар с системой пожаротушения.

Предлагаемый способ пожаротушения реализуется следующим образом. От пеногенератора 1 через пенопровод 2 и пенный патрубок 3 герметично введенного в нижний пояс внутренней полости резервуара 4 с нефтью 5 под давлением закачивается огнетушащая пена в предварительно компактно сложенный упругоэластичный мешок 6, который в развернутом виде и заполненный пеной имеет форму сферы. Так как пена по весу легче нефти, возникает подъемная сила, приводящая к отрыву заполненного пеной мешка 6 и к его самовсплытию. На поверхности горящей нефти 5 при контакте с огнем происходит разрыв мешка 6, что приводит к резкому разливу огнетушащей пены по горящей поверхности нефти, что и обеспечивает быструю ликвидацию пожара.

При данном способе пожаротушения огнетушащая пена не контактирует с нефтью при доставке ее с нижнего пояса резервуара на поверхность нефти, в зону горения, при этом не происходит снижения ее качества и разрушения.

Данный способ повышает надежность и эффективность противопожарной системы.

Формула изобретения

Способ подслойного пожаротушения в резервуаре путем генерирования и подачи огнетушащей пены на поверхность горящей жидкости через пенный патрубок нижнего пояса внутренней полости резервуара, отличающийся тем, что способ предполагает доставку огнетушащей пены на поверхность горящей жидкости самовсплытием в упругоэластичных емкостях, которые самоотделяются от пенных патрубков после заполнения их пеной и разрываются при контакте с огнем.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 02.11.2007

Извещение опубликовано: 27.07.2009 БИ: 21/2009
