(54) УСТРОЙСТВО ДЛЯ ДОЗИРОВАННОЙ РАЗДАЧИ КОРМОВ

(57) Реферат:

Изобретение относится к сельскому хозяйству, в частности к устройствам для дозированной раздачи преимущественно сыпучих кормов. Устройство содержит подаватель корма, под которым установлена дозирующая емкость, заслонки подавателя и дозирующей емкости. Заслонка подавателя выполнена в виде горизонтально установленного в дозирующей емкости короба п-образного сечения, верхняя часть которого копирует профиль нижней части подавателя. Подаватель выполнен в виде спирально-винтового транспортера с выгрузными отверстиями в виде щелей, расположенных в нижней части подавателя вдоль него. Заслонка дозирующей емкости установлена шарнирно с возможностью фиксации в закрытом положении, а заслонка подавателя установлена с возможностью перемещения вдоль дозирующей емкости и снабжена приводом, совмещенным со шкалой. Обеспечивается повышение точности индивидуального дозирования выдаваемого корма в зависимости от молочной продуктивности животного. 2 ил.

Изобретение относится к сельскому хозяйству, в частности к устройствам для дозированной раздачи кормов, преимущественно сыпучих.

Известно устройство для выдачи корма, содержащее подаватель корма, под которым установлена дозирующая емкость, заслонки подавателя и дозирующей емкости, связанные между собой тягой, которая выполнена в виде упругой изогнутой пластины, размещенной внутри емкости [1].

Недостатками известного устройства являются: низкая точность дозирования и невозможность изменения массы выдаваемого корма в зависимости от молочной продуктивности животного.

Цель изобретения – повышение точности индивидуального дозирования корма животным.

Цель достигается тем, что заслонку подавателя выполняют в виде горизонтально установленного в дозирующей емкости короба п-образного сечения, верхняя часть которого копирует профиль нижней части подавателя. Подаватель выполняют в виде спирально-винтового транспортера с выгрузными отверстиями в виде щелей, расположенных в нижней части подавателя вдоль него. Заслонку дозирующей емкости устанавливают шарнирно с возможностью фиксации в закрытом положении. Заслонку подавателя устанавливают с возможностью перемещения вдоль дозирующей емкости и снабжают приводом, совмещенным со шкалой.

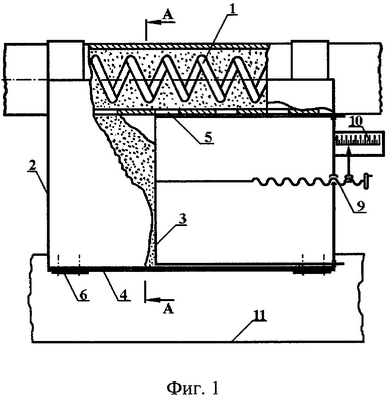

На фиг.1 показан общий вид устройства для дозированной раздачи кормов, на фиг.2 – разрез по А-А.

Устройство для дозированной раздачи кормов содержит подаватель корма 1, выполненный в виде спирально-винтового транспортера, под которым установлена дозирующая емкость 2, заслонки подавателя 3 и дозирующей емкости 4. Подаватель корма 1 имеет выгрузные отверстия 5 в виде щелей, расположенных вдоль подавателя в его нижней части. Заслонка подавателя 3 выполнена в виде горизонтально установленного в дозирующей емкости короба п-образного сечения, верхняя часть которого копирует профиль нижней части подавателя. Заслонка дозирующей емкости 4 установлена на шарнирах 6 с возможностью фиксации в закрытом положении с помощью троса 7, намотанного на барабан 8. Заслонка подавателя 3 установлена с возможностью перемещения вдоль дозирующей емкости 2 и снабжена приводом 9, совмещенным со шкалой 10. Нижний край дозирующей емкости 2 устанавливают не выше уровня бортов кормушки 11.

С устройством работают следующим образом. Предварительно закрывают заслонку дозирующей емкости 4, наматывая на барабан 8 трос 7. Затем заслонку подавателя устанавливают в требуемое положение с помощью привода 9. При этом норму выдачи корма в зависимости от удоя животного регулируют по шкале 10. Включают подаватель корма 1. Корм, перемещаемый спирально-винтовым транспортером, через выгрузные отверстия 5 наполняет дозирующую емкость 2. После ее заполнения выгрузные отверстия 5 перекрываются кормом, и он перемещается к соседней дозирующей емкости, наполняя ее аналогичным образом. Для разгрузки корма меняют направление вращения барабана 8, с которого отматывают трос 7. Под действием собственной массы и массы корма заслонка дозирующей емкости 4 открывается, и корм высыпается в кормушку 11.

Выполнение заслонки подавателя в виде горизонтально установленного в дозирующей емкости короба п-образного сечения, верхняя часть которого копирует профиль нижней части подавателя, и наличие совмещенного со шкалой привода заслонки подавателя позволяет выдавать точно отмеренные порции корма животным в зависимости от их молочной продуктивности.

Источники информации

1. Устройство для выдачи корма. – Авторское свидетельство SU №1391553. – Опубл. 30.04.88. Бюл.№16.

Формула изобретения

Устройство для дозированной раздачи кормов, содержащее подаватель корма, под которым установлена дозирующая емкость, заслонки подавателя и дозирующей емкости, отличающееся тем, что заслонка подавателя выполнена в виде горизонтально установленного в дозирующей емкости короба п-образного сечения, верхняя часть которого копирует профиль нижней части подавателя, подаватель выполнен в виде спирально-винтового транспортера с выгрузными отверстиями в виде щелей, расположенных в нижней части подавателя вдоль него, заслонка дозирующей емкости установлена шарнирно с возможностью фиксации в закрытом положении, а заслонка подавателя установлена с возможностью перемещения вдоль дозирующей емкости и снабжена приводом, совмещенным со шкалой.
