Патент на изобретение №2298902

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2298902 (13) C1
(51) МПК

A01B49/02 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.12.2010 – прекратил действие

(21), (22) Заявка: 2005136184/12, 21.11.2005

(24) Дата начала отсчета срока действия патента:

21.11.2005

(46) Опубликовано: 20.05.2007

(56) Список документов, цитированных в отчете о
поиске:
SU 1009296 А, 07.04.1983. SU 1033198 A, 07.08.1983. SU 1009295 A, 07.04.1983. RU 2122778 C1, 10.12.1998.

Адрес для переписки:

416251, Астраханская обл., Черноярский р-н, с. Соленое Займище, Северный кварт., 8, ГНУ ПНИИАЗ Россельхозакадемии

(72) Автор(ы):

Зволинский Вячеслав Петрович (RU),
Зволинский Олег Вячеславович (RU),
Салдаев Александр Макарович (RU)

(73) Патентообладатель(и):

Государственное научное учреждение Прикаспийский научно-исследовательский институт аридного земледелия Российской академии сельскохозяйственных наук (RU)

(54) КОМБИНИРОВАННОЕ ОРУДИЕ ДЛЯ ОБРАБОТКИ ПОЧВЫ

(57) Реферат:

Изобретение относится к области сельскохозяйственного машиностроения и может быть использовано для обработки почвы. Комбинированное орудие содержит фрезерный барабан и кожух с боковинами. Между фрезерным барабаном и кожухом установлен U-образный плоский нож с режущей кромкой на фронтальной части. Горизонтальная часть режущей кромки упомянутого ножа установлена ниже нижней точки фрезерного барабана на 5…10 мм. Боковинам U-образного ножа придана S-образная форма и каждая из них снабжена почвоотводом в виде косо поставленной пластины. Кожух закреплен с возможностью демонтажа на боковинах U-образного ножа, в нижней части имеет горизонтально ориентированное крыло. Такое конструктивное выполнение позволит обеспечить высокое качество среза корней солодки при удалении карабаша. 1 з.п. ф-лы, 2 ил.

Изобретение относится к области сельскохозяйственного машиностроения, а именно к комбинированным машинам для удаления нетоварных частей с корней солодки при ее промышленной добыче для нужд химической, медицинской, фармацевтической, пищевой и др. отраслей промышленности.

Известно почвообрабатывающее орудие, включающее закрепленные на валу диски с Г-образными ножами, крылья которых направлены к продольной оси симметрии, причем основные и дополнительные Г-образные ножи закреплены на каждом диске в чередующимся порядке (SU, авторское свидетельство №1009295, М. кл.3

К недостаткам описанного орудия относится неудовлетворительный срез корневой части глубококорневидных растений, в т.ч. и солодки голой.

Наиболее близким аналогом к заявленному объекту относится комбинированное орудие для обработки почвы и посева семян, содержащее фрезерный барабан, кожух с боковинами, нижние основания которых между обрезом кожуха и фрезерным барабаном выполнены прямолинейными, и размещенный под кожухом сошник, в котором, с целью повышения качества заделки семян, отношение расстояния от сошника до заднего обреза кожуха к длине прямолинейного участка каждого из нижних оснований баковин кожуха составляет 0,35-0,60 (SU, авторское свидетельство №1009296., М. кл.3

К недостаткам описанного комбинированного орудия применительно к решаемой нами проблеме – удаления механизированным путем нетоварных частей с корней солодки при добыче в качестве лакричного сырья – относятся “рваный” срез корней, что недопустимо, и большая высота шипов на корнях солодки. Это орудие нами принято в качестве наиближайшего аналога.

Сущность заявленного изобретения.

Задача, на решение которой направлено заявленное изобретение, – снижение затрат ручного труда при отделении нетоварных частей с корней и корневищ солодки при массовой добыче лакричного сырья в дикорастущих зарослях солодковых ассоциаций.

Технический результат – повышение качества лакричного сырья. Указанный технический результат достигается тем, что в известном комбинированном орудии для обработки почвы, содержащем фрезерный барабан и кожух с боковинами, согласно изобретению между фрезерным барабаном и кожухом установлен U-образный плоский нож с режущей кромкой на фронтальной части, при этом горизонтальная часть режущей кромки упомянутого ножа установлена ниже нижней точки фрезерного барабана на 5…10 мм, а боковинам U-образного ножа придана S-образная форма, каждая из них снабжена почвоотводом в виде косопоставленной пластины; кожух закреплен с возможностью демонтажа на боковинах и в нижней части имеет горизонтально ориентированное крыло. Изобретение поясняется чертежами.

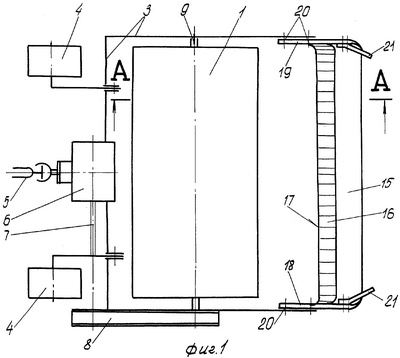

На фиг.1 изображено комбинированное орудие для обработки почвы, вид в плане.

На фиг.2 – сечение А-А на фиг.1, продольно вертикальный разрез фрезерного барабана, U-образного плоского ножа и кожуха при выполнении технологического процесса.

Сведения, подтверждающие возможность реализации заявленного изобретения, заключаются в следующем.

Комбинированное орудие с активными и пассивными рабочими органами для обработки верхнего слоя почвы вместе с пожнивными и растительными остатками содержит фрезерный барабан 1 и кожух 2 с боковинами. Фрезерный барабан 1 и кожух 2 смонтированы на раме 3. Рама 3 снабжена кронштейном автоматической сцепки, левым и правым опорными колесами 4, карданным телескопическим валом 5, угловым коническим редуктором 6, промежуточным валом 7 и бортовым редуктором 8.

Фрезерный барабан 1 на раме 3 смонтирован посредством подшипниковых опор 9 и кинематически связан с боковым редуктором 8. Фрезерный барабан 1 содержит полный цилиндрический вал 10 и диск 11. На каждом диске 11 средствами крепления зафиксированы Г-образные ножи 12. Каждый Г-образный нож 12 имеет лезвие 13 с режущей кромкой 14.

Между фрезерным барабаном 1 и кожухом 2 на раме 3 установлен U-образный плоский нож 15. U-образный нож 15 на фронтальной части имеет лезвие 16 с непрерывной режущей кромкой 17. Горизонтальная часть режущей кромки 17 упомянутого ножа 15 установлена ниже нижней точки фрезерного барабана 1 на 5…10 мм, т.е. на величину (см. фиг.2). Глубина обработки “а” соответствует положению режущей кромки 14 лезвия 13 Г-образного ножа 12 при его крайнем нижнем положении (см. фиг.2).

Боковинам 18 и 19 U-образного ножа 15 придана S-образная форма. Монтажные части боковин 18 и 19 имеют отверстия 20 для крепления на раме 3, на продольных балках упомянутой выше рамы 3 имеются винтовые упоры для тонкой настройки положения лезвия 16 относительно рамы 3. В нижней части каждой боковины 18 (19) установлен почвоотвод 21 в виде косо поставленной пластины. На боковинах 18 и 19 почвоотводы 21 смонтированы в зеркальном отражении. Кожух 2 на боковинах 18 и 19 закреплен с возможностью демонтажа. Кожух 2 в своей нижней части имеет горизонтально ориентировочное крыло 22.

Комбинированное орудие для обработки почвы работает следующим образом.

Раму 3 посредством кронштейна автоматической сцепки соединяют с тягами гидронавесной системы колесного трактора класса тяги 0,9 или 1,4. Карданный телескопический вал 5 соединяют с валом отбора мощности (ВОМ) агрегатируемого трактора. Затем трактор вместе с поднятой рамой 3 орудия въезжает на две параллельно установленные половицы толщиной 50 мм. Раму 3 опускают до соприкосновения фрезерного барабана 1 с опорной поверхностью. Под колеса 4 подводят деревянные бруски толщиной 5 см. Центральной верхней тягой навески трактора раму 3 выставляют в горизонтальное положение. Горизонтальная часть лезвия 16 U-образного плоского ножа 15 должна плотно прилегать к поверхности технологической площадки.

Комбинированное орудие готово к работе.

На дикорастущих солодовниках скашивают вегетативную часть растения. После сушки сгребают в валки и прессуют в тюки или кипы (рулоны). Сухое сено вывозят и складируют.

Мортмассу, пожнивные остатки, стерню и карабаш солодки фрезеруют на глубину а=3…5 см. При поступательном движении трактора с рамой и при вращающемся полом вале 10 режущими кромками 14 лезвий 13 Г-образных ножей 12 срезается стружка почвы нетоварных частей с корней солодки. Последняя в виде резки вместе с почвой отбрасывается в сторону кожуха 2 горизонтально ориентированным крылом 22, укладывается равномерным слоем на поверхности полосы, левый и правый почвоотводы 21 на боковинах 18 и 19 сдвигают часть почвы с растительными остатками к продольной от симметрии рамы 3 комбинированного орудия, образуя при этом маркерные линии для прохода корнеизвлекающей машины МДК-1,1 при добыче лакрицы с глубины 04…0,6 м. Шипы и рваные части на корнях солодки режущей кромкой 17 лезвия 16 U-образного плоского ножа срезают повторно на глубине =5…10 мм от поверхности дна ножевого барабана 1. Резание с постоянной скоростью обеспечивает высокое качество поверхности ряда и не требует ручной малопроизводительной подработки корневой массы солодки.

Формула изобретения

1. Комбинированное орудие для обработки почвы, содержащее фрезерный барабан и кожух с боковинами, отличающееся тем, что между фрезерным барабаном и кожухом установлен U-образный плоский нож с режущей кромкой на фронтальной части, при этом горизонтальная часть режущей кромки упомянутого ножа установлена ниже нижней точки фрезерного барабана на 5…10 мм, а боковинам U-образного ножа придана S-образная форма и каждая из них снабжена почвоотводом в виде косо поставленной пластины.

2. Орудие по п.1, отличающееся тем, что кожух закреплен с возможностью демонтажа на боковинах U-образного ножа в нижней части имеет горизонтально ориентированное крыло.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 22.11.2007

Извещение опубликовано: 27.07.2009 БИ: 21/2009
