Патент на изобретение №2298849

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2298849 (13) C2
(51) МПК

G21C5/06 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.12.2010 – действует

(21), (22) Заявка: 2005118607/06, 16.06.2005

(24) Дата начала отсчета срока действия патента:

16.06.2005

(46) Опубликовано: 10.05.2007

(56) Список документов, цитированных в отчете о
поиске:
RU 2173896 С2, 20.09.2001. RU 2216056 С2, 10.11.2003. GB 1267367 A, 15.03.1972. US 3971699 A, 27.06.1976.

Адрес для переписки:

142103, Московская обл., г. Подольск, ул. Орджоникидзе, 21, Начальнику научно-технического отдела С.Р. Сорокину

(72) Автор(ы):

Лунев Геннадий Дмитриевич (RU),
Самкотрясов Сергей Владимирович (RU),
Анисимов Евгений Павлович (RU)

(73) Патентообладатель(и):

ФГУП Опытное конструкторское бюро “ГИДРОПРЕСС” (RU)

(54) АКТИВНАЯ ЗОНА ЯДЕРНОГО РЕАКТОРА

(57) Реферат:

Предложена разборная конструкция активной зоны ядерного реактора с преимущественным использованием в качестве теплоносителя первого контура жидкометаллического теплоносителя. Конструкция содержит тепловыделяющие сборки, чехлы СУЗ с поглощающими стержнями, закрепленные в опорной плите с помощью цанговых устройств, причем цанговый захват чехла СУЗ закреплен в опорной плите и выполнен таким образом, что цанговый хвостовик ТВС своим внутренним диаметром охватывает лепестки цангового захвата чехла СУЗ и фиксирует их в удерживающем рабочем состоянии. Техническим результатом заявленного изобретения является обеспечение более высокого уровня безопасности при работе ядерного реактора. 2 ил.

Область техники.

Изобретение относится к ядерным паропроизводящим установкам (ЯППУ) с преимущественным использованием в качестве теплоносителя первого контура жидкометаллического теплоносителя (ЖМТ).

Уровень техники.

Известна конструкция разборной активной зоны, состоящая из безчехловых тепловыделяющих сборок (ТВС), чехлов со стержнями СУЗ, занимающих центральную часть ТВС и опорной плиты. Каждая ТВС имеет верхнюю и нижнюю решетки, в которых закреплены твэлы. В центральной части ТВС расположена шестигранная тонкостенная труба, закрепленная в нижней и верхней решетках. Внутри упомянутой трубы проходит чехол СУЗ. Нижняя решетка в центральной части имеет своим продолжением кольцевой хвостовик, выполненный в виде цанги, с помощью которого ТВС крепится в опорной плите активной зоны. Для этого в опорной плите выполнены отверстия с кольцевой проточкой, в которые заходят лепестки цангового хвостовика ТВС, благодаря чему происходит крепление и удержание ТВС от вертикальных перемещений при работе. Зазор между ТВС и опорной плитой обеспечивается за счет ребер на нижней решетке ТВС. Чехол СУЗ, проходящий через ТВС, снабжен наконечником в виде конуса Морзе, обеспечивающего крепление чехла в опорной плите активной зоны, а хвостовик чехла выполнен в виде цангового захвата, с помощью которого дублируется крепление чехла.

Данная конструкция крепления ТВС и чехлов СУЗ разработана и применена в активной зоне моноблочной ЯППУ (журнал «Атомная энергия», т.91, вып.6, стр.415).

Недостатком этой конструкции является возможность случайного извлечения чехла СУЗ с поглощающим стержнем из ТВС, что недопустимо по условиям ядерной безопасности.

Конструкция крепления ТВС и чехлов СУЗ в данной моноблочной ЯППУ является наиболее близким техническим решением из известных и принята за прототип.

Раскрытие изобретения.

Задачей изобретения является повышение надежности крепления чехлов СУЗ.

Техническим результатом изобретения является фиксация чехла СУЗ с поглощающим стержнем в рабочем положении и невозможность извлечения упомянутого чехла из установленной ТВС.

Это достигается тем, что лепестки цангового захвата, удерживающие чехол СУЗ, находятся внутри цилиндрической части цангового хвостовика ТВС, поэтому извлечение чехла СУЗ с поглощающим стержнем возможно только после извлечения ТВС.

Краткое описание чертежей.

Сущность изобретения поясняется чертежами, на которых представлено следующее:

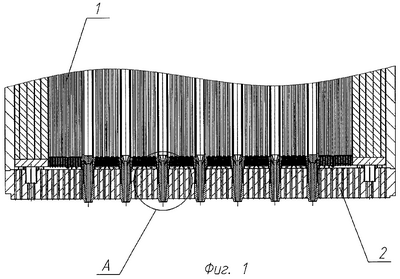

Фиг.1 – продольный разрез активной зоны с ТВС и опорной плитой;

Фиг.2 – узел крепления ТВС.

На фиг.1 показаны активная зона с ТВС 1 и опорная плита 2.

На фиг.2 показаны узел крепления ТВС 1 в опорной плите 2 с цанговым хвостовиком 3 ТВС, цанговый захват 4 чехла СУЗ 5.

Осуществление изобретения.

Предложенное устройство позволяет обеспечить необходимый порядок сборки и разборки активной зоны с соблюдением условий ядерной безопасности и оптимальную технологичность проводимых операций. Для этого в опорной плите активной зоны по оси каждой ТВС имеется отверстие с проточкой, в которое входит цанговый хвостовик ТВС. Чехол СУЗ устанавливается и фиксируется цанговым захватом, закрепленным в опорной плите активной зоны. Чехол СУЗ проходит через ТВС и своим наконечником, выполненным в виде конуса Морзе, и цанговым захватом закрепляется в опорной плите. При этом цанговый хвостовик ТВС своим внутренним диаметром охватывает лепестки цангового захвата чехла СУЗ и фиксирует их в удерживающем рабочем состоянии. Разборка этой конструкции возможна только в обратном порядке, т.е. первоначально извлекается сама ТВС, затем чехол СУЗ с поглощающим стержнем с обеспечением условий ядерной безопасности.

Формула изобретения

Активная зона ядерного реактора, содержащая тепловыделяющие сборки, чехлы СУЗ с поглощающими стержнями, закрепленные в опорной плите с помощью цангового хвостовика тепловыделяющей сборки и цангового захвата чехла СУЗ, отличающаяся тем, что цанговый захват чехла СУЗ закреплен в опорной плите и выполнен таким образом, что цанговый хвостовик тепловыделяющей сборки своим внутренним диаметром охватывает лепестки цангового захвата чехла СУЗ и обеспечивает их фиксацию.

РИСУНКИ


Другие изменения, связанные с зарегистрированными изобретениями

Изменения:

Зарегистрирован переход исключительного права без заключения договора
Дата и номер государственной регистрации перехода исключительного права: 11.03.2010/РП0000600
Патентообладатель: Открытое акционерное общество “Ордена Трудового Красного Знамени и ордена труда ЧССР опытное конструкторское бюро “ГИДРОПРЕСС”
Прежний патентообладатель: Федеральное государственное унитарное предприятие “Ордена Трудового Красного Знамени и ордена труда ЧССР опытное конструкторское бюро “ГИДРОПРЕСС”

Номер и год публикации бюллетеня: 13-2007

Извещение опубликовано: 27.04.2010 БИ: 12/2010
