Патент на изобретение №2298848

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2298848 (13) C1
(51) МПК

G21C3/04 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.12.2010 – действует

(21), (22) Заявка: 2005129496/06, 22.09.2005

(24) Дата начала отсчета срока действия патента:

22.09.2005

(46) Опубликовано: 10.05.2007

(56) Список документов, цитированных в отчете о
поиске:
SU 409597 A1, 28.02.1982. RU 2222059 C2, 20.01.2004. RU 2256243 C2, 10.07.2005. RU 2248052 C2, 10.03.2005. RU 2249864 C2, 10.04.2005. US 5434898 A, 18.07.1995.

Адрес для переписки:

142103, Московская обл., г. Подольск, ул. Орджоникидзе, 21, Начальнику научно-технического отдела С.Р. Сорокину

(72) Автор(ы):

Кирсанов Евгений Владимирович (RU),
Анисимов Евгений Павлович (RU)

(73) Патентообладатель(и):

ФГУП Опытное конструкторское бюро “ГИДРОПРЕСС” (RU)

(54) ТЕПЛОВЫДЕЛЯЮЩАЯ СБОРКА

(57) Реферат:

Изобретение относится к элементам активной зоны ядерного реактора, преимущественно с жидкометаллическим носителем первого контура. Тепловыделяющая сборка активной зоны ядерного реактора содержит твэлы, нижнюю и верхнюю решетки, шплинтующую проволоку, шестигранную трубу с хвостовиком. Хвостовик имеет в своей цилиндрической части наружную резьбу и снабжен прижимной гайкой. Нижняя решетка снабжена перфорированным упорным кольцом и состоит по высоте из двух частей, скрепленных между собой. В нижней части решетки по осям отверстий профрезерованы пазы под шплинтующую проволоку крепления твэлов. Изобретение позволяет улучшить технологичность конструкции и повысить надежность ее работы. 2 ил.

Область техники

Изобретение относится к элементам активной зоны ядерного реактора, преимущественно с жидкометаллическим теплоносителем первого контура.

Уровень техники

Известна конструкция тепловыделяющей сборки (ТВС) в активной зоне ядерного реактора (Активные зоны ВВЭР для атомных электростанций. Авторы: В.Д.Шмелев, Ю.Г.Драгунов и др. ФГУП ОКБ “ГИДРОПРЕСС”, Москва 2004, стр.27), состоящая из пучка твэлов, закрепленных в верхней и нижней решетках. Снаружи ТВС очехлована шестигранной трубой, скрепляющей верхнюю и нижнюю решетки. В нижней решетке по осям отверстий, в которые устанавливаются наконечники твэлов, имеются сквозные отверстия под шплинтующую проволоку, посредством которой крепятся твэлы. Для этого в наконечниках твэлов также просверлены отверстия под шплинтующую проволоку. В верхней части тепловыделяющей сборки имеется головка с захватным устройством, в нижней – хвостовик с демфирующим устройством. Головка и хвостовик жестко связаны между собой шестигранной трубой.

Недостатком этой конструкции является большая трудоемкость и сложность изготовления нижней решетки, связанная с большим количеством сквозных отверстий малого диаметра под шплинтующую проволоку, а также отсутствие выравнивания неравномерности потока по высоте активной зоны из-за наружной очехлованности ТВС.

Эта конструкция ТВС является наиболее близким техническим решением из известных и поэтому принята за прототип.

Раскрытие изобретения

Задачей изобретения является улучшение технологичности конструкции и повышение надежности ее работы.

Техническим результатом изобретения является надежная фиксация твэлов в нижней решетке, а также самой решетки на хвостовике ТВС.

Это достигается тем, что нижняя решетка по высоте имеет разъем, а в нижней ее части имеются пазы по осям отверстий, в которые вставляются наконечники твэлов и закрепляются шплинтующей проволокой, а хвостовик имеет наружную резьбу на своей цилиндрической выступающей части и снабжен прижимной гайкой, с помощью которой осуществляется плотное соединение обеих частей нижней решетки при сборке, а также обеспечивается надежная фиксация положения нижней решетки на хвостовике шестигранной трубы с учетом контровки упомянутой гайки с помощью сварки.

Краткое описание чертежей

Сущность изобретения поясняется чертежами, на которых представлено следующее:

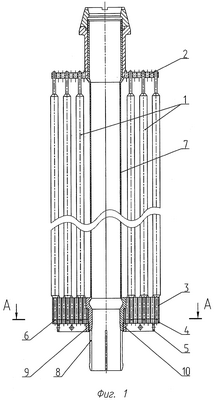

Фиг.1 – продольный разрез ТВС;

Фиг.2 – сечение А-А.

На фиг.1 показаны твэлы 1, верхняя решетка 2, нижняя решетка, состоящая по высоте из двух частей 3 и 4 с упорным кольцом 5, шплинтующая проволока 6, шестигранная труба 7 с цанговым хвостовиком 8, резьба 9 и прижимная гайка 10.

На фиг.2 показаны нижняя часть решетки 4, шплинтующая проволока 6, пазы 11.

Осуществление изобретения

Изобретение позволяет обеспечить высокую технологичность сборки ТВС, а также надежность ее работы.

ТВС состоит из твэлов, закрепленных в верхней и нижней решетках, причем в нижней решетке осуществлено неподвижное закрепление твэлов, а в верхней – закрепление по скользящей посадке, обеспечивающей термическое расширение при работе. В центральной части ТВС расположена шестигранная труба, скрепляющая верхнюю и нижнюю решетки. Внизу труба переходит в цанговый хвостовик, цилиндрическая часть которого имеет выступ, с помощью которого осуществляется упор в нижнюю решетку. В свою очередь, нижняя решетка состоит по высоте из двух частей. В нижней части упомянутой решетки имеется упорное перфорированное кольцо, а по осям отверстий, в которые устанавливаются наконечники твэлов, профрезерованы пазы под шплинтующую проволоку, посредством которой крепятся твэлы, что технологически является достаточно простой операцией. В наконечниках твэлов также имеются отверстия под шплинтующую проволоку. Цанговый хвостовик шестигранной трубы имеет в своей цилиндрической части наружную резьбу и снабжен прижимной гайкой. При сборке обеспечивается небольшой зазор между обеими частями нижней решетки, что позволяет легко закрепить твэлы с помощью шплинтующих проволок, вставленных в пазы решетки и отверстия в концевиках твэлов. Затем прижимная гайка затягивается, контрится на хвостовике с помощью сварки, а сама нижняя решетка обваривается по периметру в месте разъема. Отсутствие наружной шестигранной трубы и наличие перфорированного отверстиями упорного кольца позволяет обеспечить равномерность расхода по каждой ТВС за счет поперечного перемешивания потока теплоносителя, тем самым способствуя повышению надежности ее работы.

Формула изобретения

Тепловыделяющая сборка активной зоны ядерного реактора, содержащая твэлы, нижнюю и верхнюю решетки, шплинтующую проволоку, шестигранную трубу с хвостовиком, отличающаяся тем, что упомянутый хвостовик имеет в своей цилиндрической части наружную резьбу и снабжен прижимной гайкой, обеспечивающей фиксацию нижней решетки, а сама нижняя решетка снабжена перфорированным упорным кольцом и состоит по высоте из двух частей, скрепленных между собой, причем в нижней части по осям отверстий профрезированы пазы под шплинтующую проволоку крепления твэлов.

РИСУНКИ


Другие изменения, связанные с зарегистрированными изобретениями

Изменения:

Зарегистрирован переход исключительного права без заключения договора
Дата и номер государственной регистрации перехода исключительного права: 11.03.2010/РП0000600
Патентообладатель: Открытое акционерное общество “Ордена Трудового Красного Знамени и ордена труда ЧССР опытное конструкторское бюро “ГИДРОПРЕСС”
Прежний патентообладатель: Федеральное государственное унитарное предприятие “Ордена Трудового Красного Знамени и ордена труда ЧССР опытное конструкторское бюро “ГИДРОПРЕСС”

Номер и год публикации бюллетеня: 13-2007

Извещение опубликовано: 27.04.2010 БИ: 12/2010
