Патент на изобретение №2298785

(54) СПОСОБ ИЗМЕРЕНИЯ КОНЦЕНТРАЦИИ ДЕФЕКТОВ ПРИ ПЛАСТИЧЕСКОМ ДЕФОРМИРОВАНИИ МАТЕРИАЛОВ В ПРОЦЕССЕ СИЛОВОГО ВОЗДЕЙСТВИЯ

(57) Реферат:

Использование: для измерения концентрации дефектов при пластическом деформировании материалов в процессе силового воздействия. Сущность заключается в том, что при измерении концентрации дефектов при пластическом деформировании материалов в процессе силового воздействия одновременно регистрируют количество актов акустической эмиссии N_a и остаточную деформацию , после чего по зависимости параметров акустической эмиссии от остаточной деформации в виде: определяют точку начала деструкции, деструкционную компоненту деформации _d и концентрацию дефектов с согласно отношению: Технический результат: измерение концентрации дефектов типа микропор или микротрещин, возникающих при пластическом деформировании материала в процессе силового воздействия. 2 ил.

Изобретение относится к технике неразрушающего контроля и диагностики материалов по сигналам акустической эмиссии (АЭ) и может быть использовано для определения степени поврежденности металлических материалов при силовом воздействии, а также в качестве критериев их прочности и ресурса работоспособности.

Цель изобретения – повышение точности определения количественной меры дефектности типа микропор и микротрещин, образующихся при пластическом деформировании материала в процессе силового воздействия.

Известен способ контроля нарушения сплошности при термическом воздействии на сплавы SU № 1599758 (опубл. 15.10.90. Бюл. № 38), при котором показатель нарушения сплошности вычисляют по эмпирически установленной зависимости суммарного счета АЭ от показателя нарушения сплошности. Однако коэффициент пропорциональности в эмпирической зависимости определяют предварительно по усредненным результатам испытания эталонного образца, что снижает точность определения степени реальной дефектности, развивающейся в исследуемом образце. Кроме того, в данном способе не разделяются сигналы АЭ, связанные с пластической деформацией, и сигналы, связанные с образованием несплошностей.

Задачей настоящего изобретения является непосредственное измерение концентрации дефектов типа микропор или микротрещин, другими словами нарушения сплошности, возникающей при пластическом деформировании материала в процессе силового воздействия.

Установлено, что процесс механического деформирования и разрушения – многостадийный (Черемской П.Г., Слезов В.В., Бетехтин В.И. Поры в твердом теле. – М.: Энергоатомиздат, 1990 – стр. 172). При пластическом деформировании металлических материалов в области деформационного упрочнения между пределом текучести и пределом прочности существует точка деструкции D – точка перехода к пластически-деструкционной стадии деформирования, после которой происходит разрыхление материала, т.е. образование микропор и микротрещин (Рыбакова Л.М. Механические закономерности деструкции металла при объемном и поверхностном пластическом деформировании. – Проблемы машиностроения и надежности машин. 1998, № 5, с.113-123). Общая деформация на этой стадии складывается из компонент пластической и деструкционной деформаций.

где V – приращение единичного объема за счет роста дефектов. V – первоначальный единичный объем, – остаточная деформация, _d – деструкционная компонента остаточной деформации, обусловленная развитием дефектов.

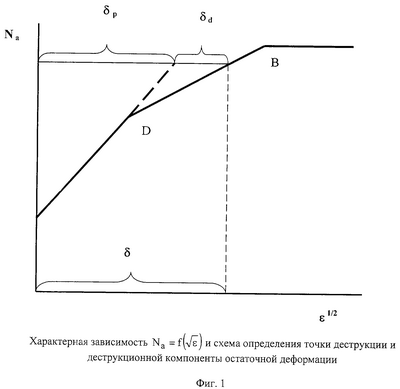

На фиг.1 представлена типичная деструкционная диаграмма, полученная с помощью метода АЭ, и поясняется определение точки деструкции D; отрезка _р, соответствующего пластической компоненте деформации и отрезка _d, соответствующего деструкционной компоненте деформации, – отрезок, соответствующий общей остаточной деформации, точка В соответствует пределу прочности.

Способ осуществляется следующим образом.

Образец подвергают одноосному растяжению (сжатию) и одновременно регистрируют суммарное количество актов АЭ N_a и остаточную деформацию .

Зависимость аппроксимируют ломаной линией, по которой определяют точку деструкции D как точку первого излома, и измеряют отрезок _d как показано на фиг.1. Концентрацию дефектов вычисляют по формуле:

где

Таким образом, предлагаемый способ позволяет выполнить количественное измерение дефектности, образующейся при пластическом деформировании материала в процессе силового воздействия.

Пример.

Отожженный образец Ст.45 подвергали одноосному растяжению, регистрировали суммарное количество актов АЭ и продольную остаточную деформацию.

На фиг.2 представлена полученная экспериментальная зависимость Концентрацию дефектов определяли в трех точках, как показано на фиг.2:

Полученные данные хорошо согласуются с результатами, полученными другими способами анализа (Березин А.В. Влияние повреждений на деформационные и прочностные характеристики твердых тел. М.: Наука, 1990 – стр.43).

Формула изобретения

Способ измерения концентрации дефектов при пластическом деформировании материалов в процессе силового воздействия, заключающийся в том, что одновременно регистрируют количество актов акустической эмиссии N_a и остаточную деформацию , характеризующийся тем, что, с целью повышения точности измерения по зависимости параметров акустической эмиссии от остаточной деформации в виде определяют точку начала деструкции, деструкционную компоненту деформации _d и концентрацию с дефектов согласно отношению

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 16.12.2006

Извещение опубликовано: 10.04.2009 БИ: 10/2009
