Патент на изобретение №2298734

(54) СПОСОБ ВЕНТИЛЯЦИИ ПОМЕЩЕНИЯ

(57) Реферат:

Способ предназначен для вентиляции помещений, общественных зданий и может быть использован при оборудовании корпусов спортивных и плавательных сооружений, аквапарков. Способ осуществляют следующим образом: влажный воздух забирают из помещения в воздуховод вытяжной вентиляции, из воздуховода вентилятором отводят в атмосферу. Количество удаляемого воздуха регулируют по заданной величине влажности воздуха в вентилируемом помещении с помощью регулятора влажности воздуха путем изменения частоты вращения электродвигателя вентилятора. Технический результат – повышение надежности, качества и экономичности способа вентиляции помещения. 1 ил.

Изобретение относится к области инженерного оборудования общественных и промышленных зданий и может быть использовано при оборудовании корпусов спортивных и плавательных сооружений.

Известны аналоги – способы вентиляции помещения, по которым воздух забирают из помещения в воздуховод вытяжной вентиляции, из воздуховода вентилятором отводят в атмосферу. Регулирование влажности приточного воздуха производят путем изменения расхода воды в камеру орошения при значении относительной влажности воздуха в помещении выше максимальной или ниже минимальной величины, т.е. с помощью регулятора релейного типа. (SU 1307170 А1)

Описанный аналог принят в качестве прототипа.

Недостатками аналогов и прототипа являются понижение надежности, качества и экономичности способа вентиляции помещения вследствие изменения влажности только приточного воздуха путем регулирования расхода воды в камере орошения, а также невозможность точного поддержания влажностного режима помещения вследствие регулирования влажности приточного воздуха только по предельным величинам влажности воздуха в помещении. Следствием этого является невозможность поддержания комфортных условий в помещении и опасность разрушения строительных конструкций здания.

Техническим результатом, достигаемым настоящим изобретением, является повышение надежности, качества и экономичности способа вентиляции помещения путем гарантированного точного поддержания влажностного режима помещения, необходимого и достаточного для обеспечения надежности строительных конструкций здания и комфортных условий пребывания людей в помещении.

Для достижения указанного технического результата предложен способ вентиляции помещений с избыточным влаговыделением, по которому влажный воздух забирают из помещения в воздуховод вытяжной вентиляции, из воздуховода вентилятором отводят в атмосферу.

Отличием заявляемого способа является то, что количество удаляемого влажного воздуха изменяют по заданной величине влажности воздуха в вентилируемом помещении с помощью регулятора влажности воздуха, соединенного с преобразователем частоты вращения электродвигателя вентилятора и датчиком влажности в помещении.

Включение в совокупность существенных признаков, характеризующих способ вентиляции помещения общественного здания, новых операций и нового порядка операций позволяет достичь искомый технический результат, существенно снизить энергетические затраты на вентиляцию за счет регулирования производительности вытяжных вентиляторов, обеспечить более комфортные условия пребывания людей внутри помещений общественных зданий и безопасность строительных конструкций от переувлажнения.

Сведения, подтверждающие возможность осуществления изобретения с получением вышеуказанного технического результата, заключаются в следующем.

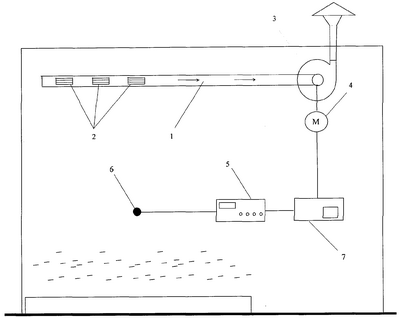

На чертеже представлена принципиальная схема системы вентиляции помещения общественного здания, в которой реализуется предложенный способ. Система вентиляции общественного здания содержит вытяжной воздуховод загрязненного воздуха 1, снабженный воздухозаборными решетками 2, в который включен вентилятор 3 с электродвигателем 4. Система вентиляции снабжена регулятором влажности воздуха 5, который соединен с датчиком влажности воздуха 6 и с преобразователем частоты вращения 7 электродвигателя 4 вентилятора 3.

Рассмотрим пример реализации заявленного способа вентиляции помещения.

Влажный воздух забирают из помещения через воздузаборные решетки 2 в вытяжной воздуховод 1, затем вентилятором 3 отводят в атмосферу. Количество удаляемого вытяжного воздуха устанавливают исходя из необходимости достижения заданной влажности внутри помещения общественного здания. Для этого регулятором влажности воздуха 5 по импульсу от датчика влажности воздуха 6 с помощью преобразователя частоты вращения 7 электродвигателя 4 регулируют количество удаляемого вытяжного воздуха.

Таким образом, предложенный способ вентиляции помещений позволяет гарантировать с наименьшими энергетическими затратами точное поддержание влажностного режима помещения, необходимого и достаточного для обеспечения надежности строительных конструкций здания и комфортных условий пребывания людей в помещении, повысить экономичность системы вентиляции общественного здания за счет снижения энергетических затрат на привод вентилятора, улучшить качество воздуха в помещениях.

Формула изобретения

Способ вентиляции помещения, по которому влажный воздух забирают из помещения в воздуховод вытяжной вентиляции, из воздуховода вентилятором отводят в атмосферу, отличающийся тем, что количество удаляемого воздуха регулируют по заданной величине влажности воздуха в вентилируемом помещении с помощью регулятора влажности воздуха путем изменения частоты вращения электродвигателя вентилятора.
