Патент на изобретение №2298726

(54) НАПОРНАЯ ТРУБОПРОВОДНАЯ СИСТЕМА ДЛЯ ТРАНСПОРТИРОВАНИЯ ПАСТООБРАЗНЫХ МАТЕРИАЛОВ

(57) Реферат:

Изобретение относится к промышленным трубопроводам для транспортирования гидросмесей, а именно пастообразных материалов, и может быть использовано, например, для транспортирования хвостов обогатительных фабрик. В напорной трубопроводной системе для транспортирования пастообразных материалов, содержащей трубопровод, состоящий из соединенных между собой труб, насоса в головной части трубопровода и перекачных устройств, размещенных в средней части трубопровода и распределенных по его длине, перекачные устройства в средней части трубопровода выполнены в виде винтовых насосов, вал каждого насоса размещен в смещенной в сторону от оси трубопровода трубе, которая соединена с трубопроводом переходными патрубками, вал выполнен консольным и размещен в опоре, закрепленной на стенке одного из переходных патрубков, примыкающих к упомянутой трубе. Техническим результатом изобретения является повышение надежности эксплуатации напорной трубопроводной системы, ее упрощение и снижение стоимости при транспортировании пастообразных материалов. 1 ил.

Изобретение относится к промышленным трубопроводам для транспортирования гидросмесей, а именно пастообразных материалов, и может быть использовано, например, для транспортирования хвостов обогатительных фабрик.

Известен винтовой насос, содержащий корпус с профилированной внутренней винтовой поверхностью и размещенным внутри корпуса винтом, вал которого кинематически связан с электродвигателем (Алексеев В.В. Стационарные машины. М., Недра, 1989, с.87-89, рис.2.13).

Однако недостатком винтового насоса является невозможность его использования при существующей конструкции трубопровода в качестве перекачного, что делает невозможным его использование при значительной длине трубопровода.

Известна напорная трубопроводная система (прототип), содержащая трубопровод, состоящий из соединенных между собой труб, насоса в головной части трубопровода и перекачных насосов, размещенных в средней части трубопровода и распределенных по его длине (Джваршеишвили А.Г. Системы трубного транспорта горно-обогатительных предприятий. М., Недра, 1981, с.6-10, рис.1.4).

Недостатком известной трубопроводной системы является ее сложность, высокая энергоемкость транспортирования и возможность нарушения режима работы при транспортировании высококонцентрированных пастообразных материалов большой вязкости.

Техническим результатом изобретения является повышение надежности эксплуатации напорной трубопроводной системы при транспортировании пастообразных материалов.

Технический результат достигается тем, что в напорной трубопроводной системе для транспортирования пастообразных материалов, содержащей трубопровод, состоящий из соединенных между собой труб, насоса в головной части трубопровода и перекачных устройств, размещенных в средней части трубопровода и распределенных по его длине, согласно изобретению перекачные устройства в средней части трубопровода выполнены в виде винтовых насосов, вал каждого насоса размещен в смещенной в сторону от оси трубопровода трубе, которая соединена с трубопроводом переходными патрубками, вал выполнен консольным и размещен в опоре, закрепленной на стенке одного из переходных патрубков, примыкающих к упомянутой трубе.

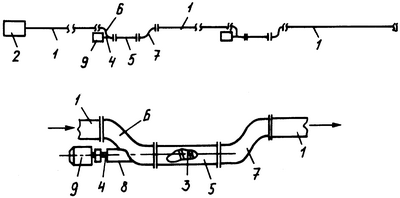

Напорная трубопроводная система для транспортирования пастообразных материалов представлена в плане на прилагаемом чертеже.

Напорная трубопроводная система для транспортирования пастообразных материалов содержит трубопровод 1, состоящий из соединенных между собой труб, насоса 2 в головной части трубопровода 1 и перекачных устройств, размещенных в средней части трубопровода 1 и распределенных по его длине. Перекачные устройства в средней части трубопровода 1 выполнены в виде винтовых насосов 3.

Вал 4 каждого насоса 3 размещен в смещенной в сторону от оси трубопровода 1 трубе 5, которая соединена с трубопроводом 1 переходными патрубками 6 и 7. Вал 4 выполнен консольным и размещен в опоре 8, закрепленной на стенке одного из патрубков 6 или 7, примыкающих к трубе 5. Вал кинематически связан с электродвигателем 9.

Трубопровод для сейсмически опасных регионов действует следующим образом. Подлежащий транспортированию пастообразный материал насосом 2 подается в трубопровод 1. Необходимый напор по длине трубопровода 1 обеспечивается перекачными винтовыми насосами 3. При этом транспортируемый пастообразный материал в зоне установки перекачных винтовых насосов 3 проходит по трубе 3 и примыкающим к ней переходным патрубкам 6 и 7.

Отличительные признаки изобретения обеспечивают повышение надежности эксплуатации напорной трубопроводной системы, ее упрощение и снижение стоимости при транспортировании пастообразных материалов.

Формула изобретения

Напорная трубопроводная система для транспортирования пастообразных материалов, содержащая трубопровод, состоящий из соединенных между собой труб, насоса в головной части трубопровода и перекачных устройств, размещенных в средней части трубопровода и распределенных по его длине, отличающаяся тем, что перекачные устройства в средней части трубопровода выполнены в виде винтовых насосов, вал каждого насоса размещен в смещенной в сторону от оси трубопровода трубе, которая соединена с трубопроводом переходными патрубками, вал выполнен консольным и размещен в опоре, закрепленной на стенке одного из патрубков, примыкающих к упомянутой трубе.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 27.02.2008

Извещение опубликовано: 27.09.2009 БИ: 27/2009
