Патент на изобретение №2298656

(54) ТЕПЛОВАЯ ЭЛЕКТРИЧЕСКАЯ СТАНЦИЯ

(57) Реферат:

Изобретение предназначено для обнаружения мест присосов воздуха и может быть использовано в теплоэнергетике. Тепловая электрическая станция содержит паровую турбину с конденсатором, который через конденсатный насос связан трубопроводом основного конденсата с деаэратором питательной воды, включенные в трубопровод основного конденсата турбины регенеративные подогреватели низкого давления, подключенные по греющей среде к регенеративным отборам низкого давления, кислородомер. Кислородомер выполнен многоканальным и подключен к датчику, подключенному к трубопроводу основного конденсата за конденсатным насосом турбины и к датчику, подключенному к трубопроводу основного конденсата за вторым по ходу основного конденсата подогревателем низкого давления. Изобретение обеспечивает повышение экономичности и надежности тепловой электрической станции. 1 ил.

Изобретение относится к области теплоэнергетики и может быть использовано на тепловых электростанциях.

Известен аналог – тепловая электрическая станция, содержащая паровую турбину с конденсатором, который через конденсатный насос связан трубопроводом основного конденсата с деаэратором питательной воды, включенные в трубопровод основного конденсата турбины регенеративные подогреватели низкого давления, подключенные по греющей среде к регенеративным отборам низкого давления, кислородомер, датчик которого подключен к трубопроводу основного конденсата за вторым по ходу основного конденсата подогревателем низкого давления (патент №2237813, БИ №28, 2004). Этот аналог принят в качестве прототипа.

Недостатками аналога и прототипа являются пониженная экономичность и надежность тепловых электростанций из-за низкой оперативности обнаружения и устранения мест присосов воздуха.

Техническим результатом, достигаемым настоящим изобретением, является повышение экономичности и надежности тепловой электрической станции путем повышения оперативности обнаружения и устранения мест присосов воздуха.

Для достижения этого результата предложена тепловая электрическая станция, содержащая паровую турбину с конденсатором, который через конденсатный насос связан трубопроводом основного конденсата с деаэратором питательной воды, включенные в трубопровод основного конденсата турбины регенеративные подогреватели низкого давления, подключенные по греющей среде к регенеративным отборам низкого давления, кислородомер, датчик которого подключен к трубопроводу основного конденсата за вторым по ходу основного конденсата подогревателем низкого давления.

Особенность заключается в том, что кислородомер выполнен многоканальным, причем один из каналов подключен к датчику, подключенному к трубопроводу основного конденсата за конденсатным насосом турбины.

Новая взаимосвязь элементов позволяет повысить оперативность обнаружения и устранения мест присосов воздуха, а, значит, повысить надежность и экономичность работы тепловой электрической станции за счет снижения интенсивности внутренней коррозии трубопровода основного конденсата, вызванной присосами воздуха.

Далее рассмотрим сведения, подтверждающие возможность осуществления изобретения с получением искомого технического результата.

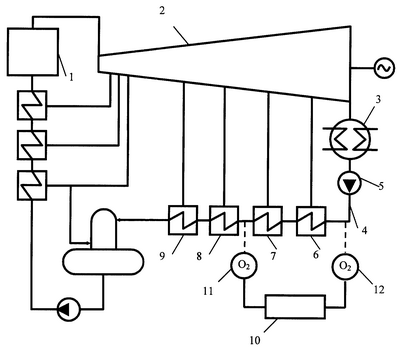

На чертеже изображена принципиальная схема тепловой электрической станции, поясняющая предложенный способ. Станция содержит котел 1, паровую турбину 2 с регенеративными отборами, конденсатор 3, трубопровод основного конденсата турбины 4 с включенными в него конденсатным насосом 5 и регенеративными подогревателями низкого давления 6, 7, 8, 9. В качестве устройства для проверки герметичности вакуумной системы установлен многоканальный кислородомер 10, один датчик 11 которого подключен к трубопроводу основного конденсата турбины 4 за пределами вакуумной системы турбоустановки, например за вторым по ходу основного конденсата подогревателем низкого давления 7, а второй датчик 12 подключен к трубопроводу основного конденсата за конденсатным насосом 5.

Тепловая электрическая станция работает следующим образом.

Вырабатываемый в котле 1 пар направляют в турбину 2 и конденсируют в конденсаторе 3, основной конденсат турбин конденсатным насосом 5 подают в регенеративные подогреватели низкого давления 6, 7, 8, 9 и далее в деаэратор повышенного давления, после которого основной конденсат турбины питательным насосом прокачивают через подогреватели высокого давления и подают в паровой котел. Периодическую проверку герметичности вакуумной системы проводят по содержанию растворенного кислорода в основном конденсате турбин за пределами вакуумной системы турбоустановки, например за вторым по ходу основного конденсата подогревателем низкого давления 7, и по содержанию растворенного кислорода в основном конденсате турбин за конденсатным насосом 5. Места присосов воздуха определяют по абсолютным величинам показаний двух датчиков многоканального кислородомера 10 и по разности этих величин.

Таким образом, предложенное решение позволяет продлить срок службы трубопроводов и оборудования за счет повышения оперативности обнаружения и устранения мест присосов воздуха и снижения интенсивности внутренней коррозии, вызванной присосами воздуха, т.е. повысить надежность и экономичность работы тепловой электрической станции.

Формула изобретения

Тепловая электрическая станция, содержащая паровую турбину с конденсатором, который через конденсатный насос связан трубопроводом основного конденсата с деаэратором питательной воды, включенные в трубопровод основного конденсата турбины регенеративные подогреватели низкого давления, подключенные по греющей среде к регенеративным отборам низкого давления, кислородомер, датчик которого подключен к трубопроводу основного конденсата за вторым по ходу основного конденсата подогревателем низкого давления, отличающаяся тем, что кислородомер выполнен многоканальным, причем один из каналов подключен к датчику, подключенному к трубопроводу основного конденсата за конденсатным насосом турбины.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 09.11.2007

Извещение опубликовано: 10.05.2009 БИ: 13/2009
