Патент на изобретение №2298655

(54) СПОСОБ РАБОТЫ ТЕПЛОВОЙ ЭЛЕКТРИЧЕСКОЙ СТАНЦИИ

(57) Реферат:

Изобретение предназначено для утилизации теплоты продувочной воды и может быть использовано в теплоэнергетике. Способ работы тепловой электрической станции заключается в том, что в котле вырабатывают пар, для чего в котел подают природный газ и воздух, вырабатываемый в котле пар направляют в турбину и конденсируют в конденсаторе, непрерывную продувку котла осуществляют путем постоянного отвода наиболее солесодержащей части воды из барабана котла. Продувочную воду направляют в сепаратор непрерывной продувки для частичного испарения. Продувочную воду, не испарившуюся в сепараторе, используют для нагрева природного газа, подаваемого на горелку котла. Изобретение обеспечивает повышение экономичности тепловой электрической станции. 1 ил.

Изобретение относится к области теплоэнергетики и может быть использовано на тепловых электростанциях.

Известен аналог – способ работы тепловой электрической станции, по которому в котле вырабатывают пар, для чего в котел подают топливо и воздух, вырабатываемый в котле пар направляют в турбину и конденсируют в конденсаторе, непрерывную продувку котла осуществляют путем постоянного отвода наиболее солесодержащей части воды из барабана котла, продувочную воду направляют в сепаратор непрерывной продувки для частичного испарения, неиспарившуюся продувочную воду направляют в охладитель продувочной воды, после чего охлажденную продувочную воду сливают в систему канализации (см. Рыжкин В.Я. Тепловые электрические станции. М.: Энергия. 1976. Рис.7-2 (а) на с.104 и текстовые пояснения к нему на с.103-104). Этот аналог принят в качестве прототипа.

Недостатком аналогов и прототипа являются пониженная экономичность тепловых электростанций вследствие больших потерь теплоты охлажденной продувочной воды и усложненности схемы станции.

Техническим результатом, достигаемым настоящим изобретением, является повышение экономичности тепловой электрической станции за счет более полного использования теплоты продувочной воды, не испарившейся в сепараторе, и упрощения схемы станции.

Для достижения этого результата предложен способ работы тепловой электрической станции, по которому в котле вырабатывают пар, для чего в котел подают природный газ и воздух, вырабатываемый в котле пар направляют в турбину и конденсируют в конденсаторе, непрерывную продувку котла осуществляют путем постоянного отвода наиболее солесодержащей части воды из барабана котла, продувочную воду направляют в сепаратор непрерывной продувки для частичного испарения.

Особенность заключается в том, что продувочную воду, не испарившуюся в сепараторе, используют для нагрева природного газа, подаваемого на горелку котла.

Новый способ работы позволяет добиться более глубокого охлаждения продувочной воды, т.е. позволяет повысить экономичность тепловой электрической станции путем снижения тепловых потерь в окружающую среду.

Рассмотрим пример реализации заявленного способа работы тепловой электрической станции.

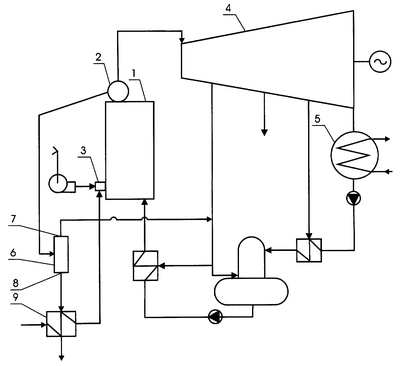

На чертеже изображена схема тепловой электрической станции, в которой реализуется новый способ.

Станция содержит котел 1 с барабаном 2 и горелкой 3, связанный паропроводом острого пара с турбиной 4, которая соединена паропроводом отработавшего пара с конденсатором 5. Барабан 2 соединен трубопроводом продувочной воды с сепаратором непрерывной продувки 6, который имеет пароотводящие 7 и водоотводящие 8 отверстия. Водоотводящее отверстие 8 сепаратора 6 соединено с газоводяным теплообменником 9, который включен по охлаждающей среде в газопровод между устройством для регулирования давления газа и горелкой 3 котла 1.

В котел 1 через горелку 3 подают природный газ и воздух. Вырабатываемый в котле 1 пар направляют в турбину 4 и конденсируют в конденсаторе 5. Основной конденсат турбин через систему регенерации турбины возвращают в котел 1. Осуществляют непрерывную продувку котла, для чего из барабана 2 постоянно отводят часть наиболее солесодержащей воды в сепаратор непрерывной продувки 6, где частично испаряют ее, неиспарившуюся воду отводят через водоотводящее отверстие 8 и по трубопроводу подают в теплообменник 9, а затем сливают в систему канализации. Природный газ, необходимый для работы котла 1, пропускают через теплообменник 9 и подают на горелку 3 котла 1.

Таким образом, новый способ позволяет возвращать большее количество теплоты продувочной воды, не испарившейся в сепараторе, в котел, а также использовать охладитель продувочной воды в качестве калорифера для подогрева природного газа, т.е. позволяет повысить экономичность тепловой электрической станции путем снижения потерь теплоты в окружающую среду и упрощения схемы станции.

Формула изобретения

Способ работы тепловой электрической станции, по которому в котле вырабатывают пар, для чего в котел подают природный газ и воздух, вырабатываемый в котле пар направляют в турбину и конденсируют в конденсаторе, непрерывную продувку котла осуществляют путем постоянного отвода наиболее солесодержащей части воды из барабана котла, продувочную воду направляют в сепаратор непрерывной продувки для частичного испарения, отличающийся тем, что продувочную воду, не испарившуюся в сепараторе, используют для нагрева природного газа, подаваемого на горелку котла.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 09.11.2007

Извещение опубликовано: 10.05.2009 БИ: 13/2009

NF4A Восстановление действия патента СССР или патента Российской Федерации на изобретение

Дата, с которой действие патента восстановлено: 20.03.2010

Извещение опубликовано: 20.03.2010 БИ: 08/2010
