Патент на изобретение №2298622

(54) ЗАМОК С НАЖИМНЫМ КЛЮЧОМ

(57) Реферат:

Изобретение относится к области скобяных изделий и касается, в частности реечных замков с нажимным ключом. Замок содержит корпус, установленную в нем с возможностью продольного перемещения подпружиненную рейку с наклонными впадинами, нажимной ключ, выполненный в виде стержня, имеющего бородку с наклонными выступами для размещения в наклонных впадинах рейки, закрепленную на стержне с образованием паза между ними, сквозное отверстие, выполненное в корпусе для прохождения стержня совместно с бородкой от наружной стороны замка до их выхода из корпуса с внутренней стороны, и глухое отверстие, выполненное с внутренней стороны корпуса под бородку ключа и которое сообщается с наклонными впадинами рейки. При этом в корпусе с возможностью продольного перемещения установлена вторая подпружиненная рейка с наклонными впадинами, а ключ имеет вторую бородку с наклонными выступами для размещения в наклонных впадинах второй рейки, причем вторая бородка закреплена на стержне с образованием паза между ними, а на корпусе с внутренней стороны выполнено второе глухое отверстие под вторую бородку. Оба глухих отверстия расположены диаметрально относительно оси сквозного отверстия, причем форма последнего совпадает с поперечным сечением стержня с бородками. В замке обеспечивается более высокая степень секретности и надежности. 3 ил.

Изобретение относится к области скобяных изделий и касается, в частности реечных замков с нажимным ключом.

Известен замок, содержащий корпус, установленную в нем с возможностью продольного перемещения подпружиненную рейку с наклонными впадинами, нажимной ключ, выполненный в виде стержня, имеющего бородку с наклонными выступами для размещения в наклонных впадинах рейки, закрепленную на стержне с образованием паза между ними, сквозное отверстие, выполненное в корпусе для прохождения стержня совместно с бородкой от наружной стороны замка до их выхода из корпуса с внутренней стороны, и глухое отверстие, выполненное с внутренней стороны корпуса под бородку ключа и которое сообщается с наклонными впадинами рейки, заявка РФ №2003123640, кл. Е05В 35/04, 27.02.2005.

В этом замке ключ имеет одну бородку, взаимодействующую с рейкой. При этом сквозное отверстие выполнено так, что имеется большое пространство для проникновения к внутренней стороне замка и воздействия на запорный механизм. Поскольку квалификация злоумышленников постоянно возрастает, то, изучив известный замок при поступлении его на рынок, вскрыть его не составит труда.

Поэтому задачей данного изобретения было создание замка с более высокой степенью секретности и надежности замка. При этом замок выполнен так, что его наружная замочная скважина формой соответствует скважинам сувальдных замков с двухбородочными ключами, таким образом, дезориентируя возможного злоумышленника, что повышает степень взломозащищенности данного замка.

Поставленная задача повышения надежности и секретности достигается тем, что предлагаемый замок содержит корпус, установленную в нем с возможностью продольного перемещения подпружиненную рейку с наклонными впадинами, нажимной ключ, выполненный в виде стержня, имеющего бородку с наклонными выступами для размещения в наклонных впадинах рейки, закрепленную на стержне с образованием паза между ними, сквозное отверстие, выполненное в корпусе для прохождения стержня совместно с бородкой от наружной стороны замка до их выхода из корпуса с внутренней стороны, и глухое отверстие, выполненное с внутренней стороны корпуса под бородку ключа и которое сообщается с наклонными впадинами рейки. В корпусе установлена с возможностью продольного перемещения вторая подпружиненная рейка с наклонными впадинами, а ключ имеет вторую бородку с наклонными выступами для размещения в наклонных впадинах второй рейки, при этом вторая бородка закреплена на стержне с образованием паза между ними, на корпусе с внутренней стороны выполнено второе глухое отверстие под вторую бородку и оба глухих отверстия расположены диаметрально относительно оси сквозного отверстия, причем форма последнего совпадает с поперечным сечением стержня с бородками.

Изобретение поясняется чертежами, где изображено на:

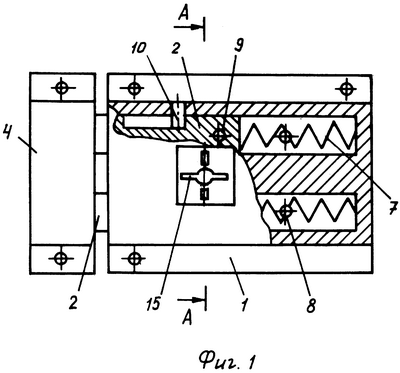

фиг.1 – замок, общий вид;

фиг.2 – разрез А-А по фиг.1;

фиг.3 – нажимной ключ.

Замок содержит корпус 1, подпружиненные рейки 2 с наклонными впадинами 3, установленные в корпусе с возможностью продольного перемещения и взаимодействия с запорной планкой 4, под действием нажимного ключа со стержнем 5 и с наклонными выступами 6, расположенными на двух его диаметрально расположенных бородках. Рейки 2 подпружинены пружинами 7, причем на траектории движения реек в корпусе замка выполнены сквозные отверстия 8, соосные с отверстиями 9 в рейках для фиксации реек в открытом положении шплинтом (не показан). Имеется стопорный винт 10 для ограничения рабочего хода рейки.

В корпусе замка выполняется сквозное отверстие 11 для прохождения стержня ключа совместно с бородками от наружной стороны замка до их выхода из корпуса с внутренней стороны. С внутренней стороны корпуса выполняются глухие отверстия 12 под бородки ключа, которые сообщаются с наклонными впадинами реек. Между каждым глухим отверстием 12 и сквозным отверстием 11 имеются перегородки 13, взаимодействующие с пазами 14 в нажимном ключе. Форма скважины 15 совпадает с поперечным сечением стержня 5 с бородками.

Замок работает следующим образом.

Вставляют нажимной ключ в сквозное отверстие 11 корпуса 1 замка до выхода рабочей части ключа с бородками из корпуса, поворачивают его до совпадения бородок с глухими отверстиями и перемещают на себя. При этом наклонные выступы 6 ключа входят в наклонные впадины 3 реек 2 и перемещают рейки внутрь корпуса замка. Замок открыт. Обратным движением ключа от себя выводят рейки из корпуса, после чего ключ поворачивают и извлекают из замка. Замок закрыт.

Технико-экономические преимущества предлагаемого замка обусловлены его простотой, надежностью, технологичностью, т.к. в конструкции замка используется минимальное количество деталей, а при его изготовлении используется листовой прокат, профиль.

Формула изобретения

Замок, содержащий корпус, установленную в нем с возможностью продольного перемещения подпружиненную рейку с наклонными впадинами, нажимной ключ, выполненный в виде стержня, имеющего бородку с наклонными выступами для размещения в наклонных впадинах рейки, закрепленную на стержне с образованием паза между ними, сквозное отверстие, выполненное в корпусе для прохождения стержня совместно с бородкой от наружной стороны замка до их выхода из корпуса с внутренней стороны, и глухое отверстие, выполненное с внутренней стороны корпуса под бородку ключа и которое сообщается с наклонными впадинами рейки, отличающийся тем, что в корпусе установлена с возможностью продольного перемещения вторая подпружиненная рейка с наклонными впадинами, а ключ имеет вторую бородку с наклонными выступами для размещения в наклонных впадинах второй рейки, при этом вторая бородка закреплена на стержне с образованием паза между ними, на корпусе с внутренней стороны выполнено второе глухое отверстие под вторую бородку и оба глухих отверстия расположены диаметрально относительно оси сквозного отверстия, причем форма последнего совпадает с поперечным сечением стержня с бородками.

РИСУНКИ
