Патент на изобретение №2298611
|
||||||||||||||||||||||||||
(54) РАЗБОРНЫЙ МОСТ
(57) Реферат:
Изобретение относится к мостостроению и может быть использовано в разборных мостах. Конструкция включает крайние и средние примыкающие одна к другой продольные балки, состоящие из пространственных средних секций, которые по ширине моста соединены посредством стыкового соединения типа «ласточкин хвост». Внешние части стыкового соединения расположены на продольных боках крайних секций с обеих сторон, внутренние – на продольных боках средних секций с обеих сторон и на защитных заграждениях, а по ширине пролетного строения посредством смещения крайних секций относительно средних секций и защитных заграждений в продольном направлении на половину длины этих секций, при этом между соседними секциями в поперечном направлении и секциями и защитными заграждениями установлена откидная стопорная пластина. Откидные пластины расположены в пазах соседних секций. Технический результат – упрощение и снижение трудоемкости сборки и разборки моста. 1 з.п. ф-лы, 3 ил.
Изобретение относится к мостостроению и может быть использовано в разборных мостах. Известен разборный мост, включающий пролетное строение из трех примыкающих друг к другу продольных балок. Однако известная конструкция имеет сложное стыковое соединение секций моста. В результате чего увеличивается трудоемкость сборки и разборки моста. Задачей изобретения является упрощение стыкового соединения секций моста, снижение трудоемкости сборки и разборки моста и обеспечение достаточной прочности конструкции моста. Поставленная задача решается так, что разборный мост, включающий крайние и средние примыкающие одна к другой продольные балки, состоящие из пространственных секций, согласно изобретению секции по ширине моста соединены посредством стыкового соединения типа «ласточкин хвост», внешние части которого расположены на продольных боках крайних секций с обеих сторон, внутренние на продольных боках средних секций с обеих сторон и на защитных заграждениях, а по длине пролетного строения посредством смещения крайних секций относительно средних секций и боковых заграждений в продольном направлении на половину длины этих секций, при этом между соседними секциями в поперечном направлении и секциями и защитными заграждениями установлена откидная стопорная пластина. Кроме того, новым в устройстве является то, что откидные пластины расположены в пазах соседних секций. На фиг.1 изображен разборный мост; на фиг.2 – то же, вид в плане без аппарелей; на фиг.3 – разрез А-А на фиг.1. Разборный мост включает пролетное строение 1 из трех рядов продольных балок. Каждая продольная балка состоит из пространственных секций 5, соединенных по длине моста посредством стыкового соединения 6, 7 типа «ласточкин хвост» и стопорной пластины 8. На крайних секциях 2 и 4 закреплены защитные заграждения 9. Для жесткого замыкания трех продольных балок 2-4 пролетного строения 1 в единую систему со сплошной проезжей частью и с включением средней балки 3 в работу на общий изгиб служат продольные стыковые устройства 6, 7 типа «ласточкин хвост», внутренние стыки которого расположены на средних секциях 3, а для замыкания балок по ширине пролетного строения посредством смещают крайние секции 2, 4 относительно средних секций 3 и защитных заграждений 9 в продольном направлении на половину длины этих секций, а также между соседними секциями в поперечном направлении и секциями и защитными заграждениями 9 установлена откидная стопорная пластина 8. Замыкание балок пролетного строения моста осуществляют в следующей последовательности. При сборке моста крайние секции вставляют в стыковое соединение средних секций 3, смещая их в продольном направлении на половину длины секций, и опускают откидные стопорные пластины 8, а защитные заграждения вставляют в стыковое соединение крайних секций 2, 4 так, чтобы их стыки были также смещены в продольном направлении на половину длины секций. Для размыкания секций перед разборкой моста откидные стопорные пластины 8 поднимают из пазов секций 2-4 и разъединяют защитные заграждения 9 из стыковых соединений крайних секций 2, 4, а затем вытаскивают крайние секции из стыковых соединений средних секций 3. В качестве въездных и выездных аппарелей могут служить разборные железобетонные конструкции.
Формула изобретения
1. Разборный мост, включающий крайние и средние примыкающие одна к другой продольные балки, состоящие из пространственных секций, отличающийся тем, что секции по ширине моста соединены посредством стыкового соединения типа «ласточкин хвост», внешние части которого расположены на продольных боках крайних секций с обеих сторон, внутренние – на продольных боках средних секций с обеих сторон и на защитных заграждениях, а по длине пролетного строения посредством смещения крайних секций относительно средних секций и боковых заграждений в продольном направлении – на половину длины этих секций, при этом между соседними секциями в поперечном направлении и секциями и защитными заграждениями установлена откидная стопорная пластина. 2. Разборный мост по п.1, отличающийся тем, что откидные пластины расположены в пазах соседних секций.

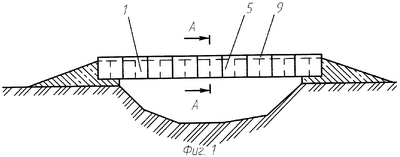

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 02.08.2007
Извещение опубликовано: 27.02.2009 БИ: 06/2009
|
||||||||||||||||||||||||||
