Патент на изобретение №2298420

(54) УСТРОЙСТВО ДЛЯ ВВЕДЕНИЯ В ПОЛОСТИ ОРГАНОВ ЖИВОТНЫХ ЛЕКАРСТВЕННЫХ ВЕЩЕСТВ С ПЕНОЙ

(57) Реферат:

Изобретение относится к ветеринарии. Устройство состоит из корпуса с полостью, корпус имеет проушину для подвешивания, отстойник для осаждения нерастворившихся частиц, коническое отверстие с пробкой, подпружиненной пластиной, имеющей возможность вращения на оси, и воздуховодную трубку с нижним и верхним отверстиями, а горловина корпуса имеет крышку с катетером, на конце которого выполнены несколько отверстий. Устройство позволяет повысить лечебную эффективность пенообразующих препаратов. 1 ил.

Предлагаемое изобретение относится к ветеринарной медицине, конкретно к устройствам и приспособлениям для введения в полости органов животных, например матку, влагалище, препуциальный мешок и др., лекарственных растворов.

Сообщений в патентной и периодической литературе об устройствах, позволяющих вводить в полости органов животных лекарственные вещества с пеной, не обнаружено.

Цель изобретения – повышение культуры и безопасности труда ветеринарных специалистов, повышение лечебной эффективности пенообразующих препаратов, например свечей, смесей сухих веществ, предупреждение образования и развития некротических участков в местах повышенной концентрации лекарственных веществ и инородных предметов.

Поставленная цель достигается тем, что катетер устройства вводят в полость или канал больного органа животного, а в полость его корпуса – вначале теплый раствор нужного состава или воду, затем – пенообразующий препарат, образующаяся при их взаимодействии пена с лекарственными веществами при наклонно-горизонтальном положении устройства самотеком по катетеру поступает в полость больного органа, для ускорения этого устройство располагают вертикально днищем вверх, из отверстия его извлекают пробку, уходящая жидкость создает в полости корпуса устройства некоторое разрежение, оно устраняется воздухом, поступающим из отверстия в днище и по воздуховодной трубке до его дна, при этом при быстром или медленном выходе раствора из полости корпуса устройства крупные и нерастворившиеся частицы пенообразующего препарата остаются в отстойнике.

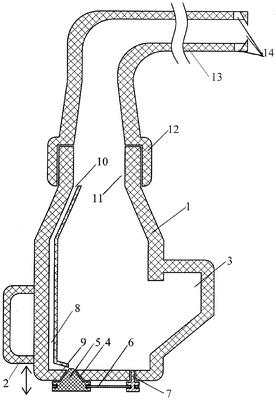

Предлагаемое устройство схематично изображено на чертеже. Оно имеет корпус 1 с полостью, проушины 2, отстойник 3, коническое отверстие 4 с пробкой 5, подпружиненной пластиной 6, имеющей возможность вращения на оси 7, воздузоводную трубку 8 с нижним 9 и верхним 10 отверстиями, горловину 11, крышку 12 с катетером 13, снабженным на конце несколькими отверстиями 14, при этом верхнее отверстие 10 располагается на одном уровне с внутренним краем горловины 11 и немного ниже ее.

Работа устройства: при закрытом пробкой 5 отверстии 4 устройства в вертикальном положении снимают крышку 12 с горловины 11. Через нее в полость корпуса 1 вводят теплый раствор нужного вещества или воду, а конец катетера 13 – в полость или канал больного органа животного. После того как через горловину 11 в полость корпуса 1 устройства введут и пенообразующий препарат (свечу, смесь сухих веществ), быстро закрывают ее крышкой 12, устройство располагают наклонно-горизонтально, подвешивают его посредством проушин 2 несколько выше уровня больного органа животного. Образующаяся при взаимодействии теплой жидкости и препарата пена через горловину 11, катетер 13 и его отверстия 14 поступает в орган, при этом крупные и нерастворившиеся частицы пенообразующего препарата оседают в отстойнике 3.

Для быстрого освобождения полости корпуса 1 устройства от содержимого его располагают вертикально днищем вверх несколько выше уровня органа животного, преодалевают силу действия подпружиненной пластины 6, приподнимают пробку 5 и смещают ее на оси 7. При быстром выходе жидкости в полости корпуса 1 создается несколько разреженное пространство. В него через отверстие 4, отверстия 10 и 9 воздуховодной трубки 8 устремляется воздух, жидкость выходит из полости корпуса 1 без рывков и всплесков. Во всех случаях при наклонно-горизонтальном или наклонно-вертикальном положении устройства и нахождения внизу отстойника в него выпадают крупные и нерастворившиеся частицы пенообразующего препарата. Попавшая в полость больного органа пенящаяся жидкость тонким слоем покрывает поверхность его слизистой оболочки, содержащиеся в ней лекарственные вещества в терапевтической дозе оказывают лечебный эффект, не раздражая нервных окончаний, не действуют отрицательно на клетки больного органа.

При необходимости ввести еще в полость больного органа раствор нужного лекарственного вещества его набирают в шприц малой или большой емкости, его канюлю вводят в отверстие 4 и выжимают раствор. Он через полость корпуса 1 поступает через горловину 11, канюлю 13 и отверстия 14 в полость больного органа.

После окончания лечебной работы извлекают катетер 13 из полости больного органа или его канала, снимают крышку с горловины 11, хорошо промывают и дезинфецируют полость корпуса 1, отстойник и др. части.

Считаем, что предлагаемое устройство найдет широкое применение в ветеринарной медицине, повысит культуру и безопасность работы ветеринарных специалистов, повысит лечебную эффективность пенообразующих препаратов.

Формула изобретения

Устройство для введения в полости органов животных лекарственных веществ с пеной, характеризующееся тем, что устройство состоит из корпуса с полостью для введения раствора, при этом корпус имеет проушину для подвешивания устройства, отстойник для осаждения нерастворившихся частиц, коническое отверстие с пробкой, подпружиненной пластиной, имеющей возможность вращения на оси, и воздуховодную трубку с нижним и верхним отверстиями, причем верхнее отверстие расположено на одном уровне с внутренним краем горловины корпуса, последний также имеет крышку с катетером для введения его в полость больного органа, а на конце катетера выполнены несколько отверстий.

РИСУНКИ
