Патент на изобретение №2298304

(54) АГРОМОСТ

(57) Реферат:

Агромост содержит двухопорную ферму с направляющими для перемещения платформы со сменными сельскохозяйственными орудиями, опорные самоходные тележки и вспомогательное энергетическое технологическое оборудование. Каждая опорная самоходная тележка содержит наружный обод с шиной, корпус с роликами и устройство для передачи вращения от оси привода на обод. Ферма представляет собой монорельсовую направляющую с платформой – унифицированным шасси, опирающуюся на корпуса с роликами. Упрощается конструкция, снижается металлоемкость и стоимость агромоста. 1 з.п. ф-лы, 2 ил.

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для выполнения сельскохозяйственных работ на относительно небольших (приусадебных или фермерских) участках преимущественно равнинного типа.

Наиболее близким к предлагаемому техническому решению из известных аналогов является мостовой агрегат для возделывания низкостебельных растений [см. патент РФ №2076552 (кл. А01В 49/00) по заявке №94043536/15 от 13.12.94].

Мостовой агрегат имеет ферму для перемещения подвижной платформы со сменными навесными сельскохозяйственными орудиями по направляющим на роликах, как минимум две опорные самоходные двухколесные тележки, колеса которых приводятся в движение от 3-4 мотор-редукторов через карданы, а также вспомогательное энергетическое и технологическое оборудование.

Недостатком этого устройства является сложность, металлоемкость, высокая стоимость.

Целью предлагаемого технического решения является упрощение конструкции, снижение металлоемкости и стоимости двухопорного мостового агрегата.

Достижение поставленной цели обеспечивается тем, что в агромосте, включающем двухопорную ферму с направляющими для перемещения платформы со сменными сельскохозяйственными орудиями, опорные самоходные тележки, вспомогательное энергетическое и технологическое оборудование, каждая опорная самоходная тележка содержит, по крайней мере, по наружному ободу с шиной, корпусу с роликами и устройству передачи вращения от оси привода на обод, а ферма представляет собой монорельсовую направляющую, опирающуюся на корпуса с роликами, с платформой – унифицированным шасси.

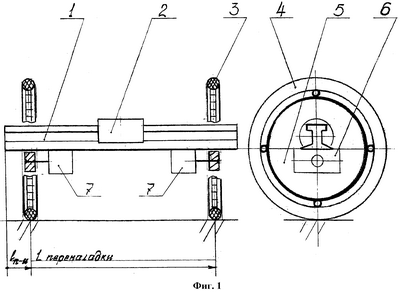

На фиг.1 изображен предлагаемый агромост, общий вид; на фиг.2 – траектория движения агромоста в плане, когда ферма 1 с направляющей для перемещения платформы со сменными сельскохозяйственными орудиями вращается вокруг левой опорной самоходной тележки 3 (точка А) или вокруг точки, равноудаленной от опорных самоходных тележек 3 (точка Б).

Агромост включает двухопорную ферму 1 с направляющими для перемещения платформы 2 со сменными сельскохозяйственными орудиями, опорные самоходные тележки 3, вспомогательное энергетическое и технологическое оборудование (не показаны). Опорные самоходные тележки 3 выполнены, по крайней мере, в виде наружного обода 4 с шиной, корпуса 5 с роликами 8 и устройства передачи вращения 6 от оси 9 привода 7 на обод 4. Двухопорная ферма 1 представляет собой монорельсовую направляющую, опирающуюся на корпуса 5 с роликами 8. Приводы 7 являются независимыми для соответствующих опорных самоходных тележек 3 и смонтированы на монорельсовой направляющей так, чтобы допускать их смещение по направляющей заодно с соответствующими опорными самоходными тележками 3, меняя расстояние опорной самоходной тележки 3 от одного из торцев монорельсовой направляющей (L переналадки) и расстояние между опорными самоходными тележками 3 (L переналадки) при переналадке под вспомогательное энергетическое и технологическое оборудование.

Устройство передачи вращения 6 от оси 9 привода 7 на обод 4 может быть выполнено по типу устройства из патента США №3260324 (180-10) от 12.07.1966.

Привод платформы 2 – унифицированного шасси является независимым от привода 7 тележек 3.

Заявленный агромост может передвигаться (см. фиг.2):

а) прямолинейно вперед-назад путем включения приводов 7 опорных самоходных тележек 3 с равной скоростью однонаправленного вращения ободов 4;

б) вращаться вокруг точки А опирания левой опорной самоходной тележки 3, которая при этой технологической операции имеет отключенный привод 7, или вращаться вокруг точки Б, равноудаленной от опорных самоходных тележек 3 (приводы 7 при этой технологической операции обеспечивают с равной скоростью разнонаправленное вращение ободов 4).

Таким образом, предложенные конструкции тележки и устройства привода обеспечивают в совокупности с другими заявленными признаками упрощение конструкции, снижение металлоемкости и, в конечном счете, стоимости агромоста, что следует из сравнения конструкции наиболее близкого аналога и конструкции предлагаемой.

Формула изобретения

1. Агромост, содержащий двухопорную ферму с направляющими для перемещения платформы со сменными сельскохозяйственными орудиями, опорные самоходные тележки и вспомогательное энергетическое и технологическое оборудование, отличающийся тем, что каждая опорная самоходная тележка содержит наружный обод с шиной, корпус с роликами и устройство для передачи вращения от оси привода на обод, причем ферма представляет собой монорельсовую направляющую с платформой – унифицированным шасси, опирающуюся на корпуса с роликами.

2. Агромост по п.1, отличающийся тем, что приводы опорных тележек и платформы унифицированного шасси являются независимыми.

РИСУНКИ
