Патент на изобретение №2298273

(54) ПОЛЮСОПЕРЕКЛЮЧАЕМАЯ СТАТОРНАЯ ОБМОТКА

(57) Реферат:

Изобретение относится к области электротехники и может быть использовано при создании многоскоростных асинхронных двигателей. Технический результат, на достижение которого направлено данное изобретение, состоит в обеспечении возможности создания асинхронных двигателей на три частоты вращения при малом числе выводов от обмотки статора. Сущность изобретения состоит в том, что полюсопереключаемая статорная обмотка состоит из 18-ти катушечных групп с выводами от начал 1, 3, 7, 9, 13, 15 катушечных групп и от объединенных начал 5, 11 и 17 катушечных групп. При этом конец 1 катушечной группы соединен с концом 10 катушечной группы, конец 3 с концом 12, конец 5 с концом 14, конец 7 с концом 16, конец 9 с концом 18, конец 11 с концом 2, конец 13 с концом 4, конец 15 с концом 6, конец 17 с концом 8, объединены начала 4, 6, 8 катушечных групп, начала 10, 12, 14 катушечных групп, начала 16, 18, 2 катушечных групп. 5 ил.

Изобретение относится к электротехнике и может быть использовано для создания многоскоростных асинхронных двигателей.

Известна полюсопереключаемая статорная обмотка из 18 катушечных групп с выводами от начал 1, 3, 5, 7, 9, 11, 13, 15, 17 катушечных групп, конец 1 катушечной группы соединен с концом 10 катушечной группы, конец 3 с концом 12, конец 5 с концом 14, конец 7 с концом 16, конец 9 с концом 18, конец 11 с концом 2, конец 13 с концом 4, конец 15 с концом 6, конец 17 с концом 8, объединены начала 4, 6, 8 катушечных групп, начала 10, 12, 14 катушечных групп, начала 16, 18, 2 катушечных групп (1. Патент 2249290. Статорная комбинированная обмотка асинхронного генератора. БИ №9, 2005; 2. Патент 2149491. Полюсопереключаемая обмотка на 10/6 полюсов. БИ №14, 2000 – прототип).

Недостаток известной обмотки в том, что она определяет только две частоты вращения асинхронного двигателя.

Новизна заявляемого технического решения в том, что у полюсопереключамой статорной обмотки из 18 катушечных групп с выводами от начал 1, 3, 7, 9, 13, 15 катушечных групп, с соединением конца 1 катушечной группы с концом 10 катушечной группы, конца 3 с концом 12, конца 5 с концом 14, конца 7 с концом 16, конца 9 с концом 18, конца 11 с концом 2, конца 13 с концом 4, конца 15 с концом 6, конца 17 с концом 8, с объединенными началами 4, 6, 8 катушечных групп, началами 10, 12, 14 катушечных групп и началами 16, 18, 2 катушечных групп, вывод взят от объединенных начал 5, 11 и 17 катушечных групп.

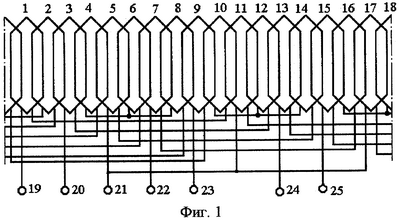

На фиг.1 показана схема обмотки; на фиг.2, 3, 4 и 5 показаны схемы включения обмотки в сеть и направление токов в сторонах катушек.

Согласно фиг.1 обмотка содержит 18 катушечных групп с выводами от начал 1, 3, 7, 9, 13, 15 катушечных групп, при этом конец 1 катушечной группы соединен с концом 10 катушечной группы, конец 3 с концом 12, конец 5 с концом 14, конец 7 с концом 16, конец 9 с концом 18, конец 11 с концом 2, конец 13 с концом 4, конец 15 с концом 6, конец 17 с концом 8, объединены начала 4, 6, 8 катушечных групп, начала 10, 12, 14 катушечных групп, начала 16, 18, 2 катушечных групп, объединенный вывод взят от начал 5, 11 и 17 катушечных групп.

Согласно фиг.2 при включении в сеть выводов 20, 23, 25 обмотка образует 14 полюсов. При включении в сеть выводов 19, 22, 24 число полюсов обмотки равно 10 (фиг.4). При включении в сеть объединенных выводов 20, 23, 25, объединенных выводов 19, 22, 24 и вывода 21 образуется 6 полюсов (фиг.5). Значения обмоточных коэффициентов K_об14/K_об10/K_об6=0,95/0,95/0,71. Асинхронный двигатель с полюсопереключаемой обмоткой подходит для привода вентиляторов.

Формула изобретения

Полюсопереключаемая статорная обмотка из 18 катушечных групп с выводами от начал 1, 3, 7, 9, 13, 15 катушечных групп, с соединением конца 1 катушечной группы с концом 10 катушечной группы, конца 3 с концом 12, конца 5 с концом 14, конца 7 с концом 16, конца 9 с концом 18, конца 11 с концом 2, конца 13 с концом 4, конца 15 с концом 6, конца 17 с концом 8, с объединенными началами 4, 6, 8 катушечных групп, началами 10, 12, 14 катушечных групп, началами 16, 18, 2 катушечных групп, отличающаяся тем, что вывод взят от объединенных начал 5, 11 и 17 катушечных групп.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 26.11.2007

Извещение опубликовано: 10.07.2009 БИ: 19/2009
