Патент на изобретение №2298270
|
||||||||||||||||||||||||||
(54) АНТЕННОЕ УСТРОЙСТВО
(57) Реферат:
Изобретение относится к антенной технике и может быть использовано, например, в телевидении и системах корпоративной, ведомственной и радиотелефонной связи общего пользования. Технический результат – увеличение коэффициента направленного действия. Сущность изобретения заключается в том, что введен дополнительный рефлектор, установленный перед источником возбуждения на расстоянии (0.2×0.6)
Предлагаемое устройство относится к области антенной техники и может быть использовано, например, в телевидении и системах корпоративной, ведомственной и радиотелефонной связи общего пользования. Постоянно растущие потребности в повышении емкости систем связи и необходимость повышения энергетики радиоканалов требуют создания секционированных антенн базовых станций с узкой диаграммой направленности (ДН) в азимутальной плоскости (4×90°, 6×60°, 8×45° и т.д.) и узкой (20° и менее) ДН в вертикальной плоскости. Известны антенные устройства с секторными диаграммами направленности (ДН) в азимутальной плоскости (например, антенна SEC35-60-14V с шириной ДН в азимутальной плоскости 60° – каталог фирмы “Microwave Antenna Systems”, Edition 1, 2000). Наиболее близким по технической сущности к предлагаемому устройству является антенное устройство с повышенной направленностью в Е-плоскости по патенту РФ №2216831, Н01Q 19/13, опубл. 20.11.2003 Бюл. №32, принятое за прототип. На фиг.1 представлен чертеж антенны-прототипа, где обозначено: 1 – источник возбуждения – электрический вибратор или система вертикально расположенных электрических вибраторов; 2 – рефлектор. Антенное устройство-прототип содержит рефлектор 2 в виде цилиндрической поверхности с вырезанной вдоль образующей частью, внутри которого помещен источник возбуждения – электрический вибратор 1. Обладая хорошими электрическими характеристиками (КНД достигает величины 12÷14 дБ в зависимости от геометрии рефлектора), устройство-прототип не позволяет далее увеличить КНД без усложнения конструкции – применения многоэлементной решетки вертикально расположенных вибраторов. Для устранения указанного недостатка в антенное устройство, содержащее основной рефлектор в виде цилиндрической поверхности с вырезанной вдоль образующей частью, внутри которого помещен источник возбуждения – электрический вибратор, согласно изобретению перед источником возбуждения на расстоянии (0.2÷0.6) Предлагаемое антенное устройство представлено на фиг.2, где обозначено: 1 – источник возбуждения – электрический вибратор; 2 – основной рефлектор; – дополнительный рефлектор (фиг.2, б). Предлагаемое антенное устройство содержит основной рефлектор 2 в виде цилиндрической поверхности с вырезанной вдоль образующей частью, внутри которого помещен источник возбуждения – электрический вибратор 1. Перед источником возбуждения 1 на расстоянии (0.2÷0.6) Дополнительный рефлектор изменяет распределение электромагнитного поля вдоль излучающей поверхности, делая его более равномерным, что приводит к сужению ДН в Е-плоскости и увеличению коэффициента направленного действия на величину до 2 дБ. На фиг.2, б показан вид сверху предлагаемого антенного устройства с дополнительным рефлектором. Техническим результатом предлагаемой заявки является выравнивание распределения электромагнитного поля вдоль излучающей поверхности с соответствующим увеличением КНД на величину до 2 дБ. Преимуществом предлагаемого антенного устройства по сравнению с прототипом является более равномерное распределение электромагнитного поля вдоль излучающей поверхности с соответствующим увеличением КНД на величину до 2 дБ без существенного усложнения конструкции антенны и схемы запитки.
Формула изобретения
Антенное устройство, содержащее основной рефлектор в виде цилиндрической поверхности с вырезанной вдоль образующей частью, внутри которого помещен источник возбуждения – электрический вибратор, отличающееся тем, что перед источником возбуждения на расстоянии (0,2÷0,6)
РИСУНКИ
|
||||||||||||||||||||||||||

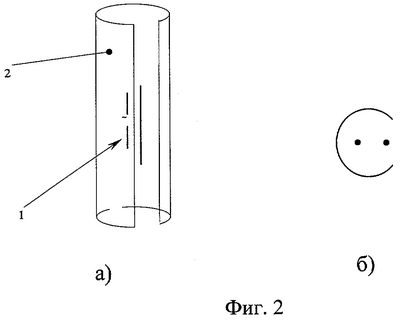

, где
