Патент на изобретение №2298269
|
||||||||||||||||||||||||||
(54) АНТЕННОЕ УСТРОЙСТВО
(57) Реферат:
Изобретение относится к антенной технике и может быть использовано, например, в телевидении и системах корпоративной, ведомственной и радиотелефонной связи общего пользования. Технический результат заключается в уменьшении излучения в направлениях, отличных от главного, и увеличении коэффициента направленного действия. Сущность изобретения состоит в том, что в антенное устройство, содержащее рефлектор в виде цилиндрической поверхности с вырезанной вдоль образующей частью, внутри которого размещен источник возбуждения – электрический вибратор, введен дополнительный рефлектор по обеим сторонам вырезанной части цилиндрической поверхности, уменьшающий затекание токов на обратную сторону цилиндрической поверхности. 4 ил.
Изобретение относится к области антенной техники и может быть использовано, например, в телевидении и системах корпоративной, ведомственной и радиотелефонной связи общего пользования. Постоянно растущие потребности в повышении емкости систем связи и необходимость повышения энергетики радиоканалов требуют создания секционированных антенн базовых станций с узкой диаграммой направленности (ДН) в азимутальной плоскости (4×90°, 6×60°, 8×45° и т.д.) и узкой (20° и менее) ДН в вертикальной плоскости. Известны антенные устройства с секторными диаграммами направленности (ДН) в азимутальной плоскости (например, антенна SEC35-60-14V с шириной ДН в азимутальной плоскости 60° – каталог фирмы “Microwave Antenna Systems”, Edition 1, 2000). Наиболее близким по технической сущности к предлагаемому устройству является антенное устройство с повышенной направленностью в Е-плоскости по патенту РФ №2216831, Н01Q 19/13, опубл. 20.11.2003, Бюл. №32, принятое за прототип. На фиг.1 представлен чертеж антенны-прототипа, где обозначено: 1 – источник возбуждения – электрический вибратор или система вертикально расположенных электрических вибраторов; 2 – рефлектор. Антенное устройство с повышенной направленностью в Е-плоскости содержит рефлектор 2 в виде цилиндрической поверхности с вырезанной вдоль образующей частью, внутри которого помещен источник возбуждения – электрический вибратор 1. Обладая хорошими электрическими характеристиками (коэффициент направленного действия (КНД) достигает величины 12÷14 дБ в зависимости от геометрии рефлектора), устройство-прототип не позволяет далее увеличить КНД без усложнения конструкции – применения многоэлементной решетки вертикально расположенных вибраторов. Для устранения указанного недостатка в антенное устройство, содержащее рефлектор в виде цилиндрической поверхности с вырезанной вдоль образующей частью, внутри которого размещен источник возбуждения – электрический вибратор, согласно изобретению для уменьшения излучения в направлениях, отличных от главного, и увеличения коэффициента направленного действия введен дополнительный рефлектор по обеим сторонам вырезанной части цилиндрической поверхности. Предлагаемое антенное устройство представлено на фиг.2, где обозначено: 1 – источник возбуждения – электрический вибратор; 2 – основной рефлектор; – дополнительный рефлектор (фиг.2, б и в) Предлагаемое антенное устройство содержит основной рефлектор 2 в виде цилиндрической поверхности с вырезанной вдоль образующей частью, внутри которого помещен источник возбуждения – электрический вибратор 1. По обеим сторонам вырезанной части цилиндрической поверхности основного рефлектора 2 установлен дополнительный рефлектор. Это приводит к уменьшению затекания токов на внешнюю поверхность цилиндрической поверхности (при большой ширине рефлектора затекание практически отсутствует) и тем самым уменьшает излучение в направлениях, отличных от главного. КНД антенного устройства возрастает на величину до 1÷4 дБ в зависимости от геометрии основного 2 и дополнительного рефлекторов. Причем эффект увеличения КНД наблюдается даже при небольших размерах дополнительного рефлектора. Например, в случае круговой цилиндрической поверхности дополнительный рефлектор, не выходящий за габариты основного рефлектора, дает увеличение КНД до 1.5÷2 дБ. На фиг.2, б) показан частный случай выполнения антенного устройства с дополнительным рефлектором, представляющим собой плоскости, расположенные ортогонально направлению излучения (вид сверху). На фиг.2, в) показан частный случай выполнения антенного устройства с дополнительным рефлектором, представляющим собой плоскости, расположенные под углом к направлению излучения (вид сверху). Техническим результатом изобретения является уменьшение излучения в направлениях, отличных от главного, с соответствующим увеличением КНД на величину до 1÷4 дБ в зависимости от геометрии основного и дополнительного рефлектора. Преимуществом предлагаемого антенного устройства по сравнению с устройством-прототипом является уменьшение излучения в направлениях, отличных от главного, с соответствующим увеличением КНД на величину до 1÷4 дБ в зависимости от геометрии антенны и дополнительного рефлектора без существенного усложнения конструкции антенны и схемы запитки.
Формула изобретения
Антенное устройство, содержащее рефлектор в виде цилиндрической поверхности с вырезанной вдоль образующей частью, внутри которого размещен источник возбуждения – электрический вибратор, отличающееся тем, что для уменьшения излучения в направлениях, отличных от главного, и увеличения коэффициента направленного действия введен дополнительный рефлектор по обеим сторонам вырезанной части цилиндрической поверхности.

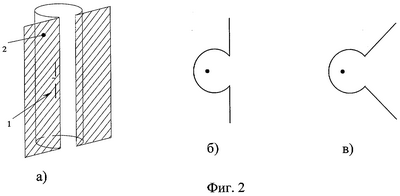

РИСУНКИ
|
||||||||||||||||||||||||||
