Патент на изобретение №2298149

(54) СПОСОБ ОПРЕДЕЛЕНИЯ ПРЕВЫШЕНИЙ

(57) Реферат:

Изобретение относится к области геодезии и предназначено для измерения превышений нивелируемых точек, особенно при измерениях в неблагоприятных условиях (вибрация, затененность, потоки неравномерно нагретого воздуха и пр.). Сущность изобретения заключается в том, что способом определения превышений, включающим гибкую нить, подвешенную между нивелируемыми точками и натянутую грузом с встроенным вибратором и свободно подвешенным на роликовом катке, фиксирующим точку максимального провеса, измеряют отрезок между точкой подвеса груза и помеченной серединой нити, а вычисление превышения осуществляют по формуле , где L – проекция длины нити 1 на горизонтальную плоскость; l – отрезок между точкой максимального провеса и серединой нити. Технический результат изобретения – способом осуществляется повышение точности определения положения точки максимального провеса, а следовательно, и точности определения превышения, и упрощение вычислений превышений. 2 ил.

Изобретение относится к области геодезии и предназначено для измерения превышений нивелируемых точек, особенно при измерениях в неблагоприятных условиях (вибрация, затененность, потоки неравномерно нагретого воздуха и пр.).

Известны способы измерения превышений гидростатическими нивелирами, позволяющие определить превышение с точностью до ±1 мм (см. Васютинский И.Ю. Гидростатическое нивелирование. – М., Недра, 1976, – с.68-71).

Наиболее близким является способ определения превышений путем измерения длин дуг нити l₁ и l₂ от нивелируемых точек до максимального ее провисания и вычисления превышения (см. Соколов Ю.Г. Способ определения превышений. Авт. свидетельство №672482 G01сS/04, 1979) по формулам

где Р – вес погонного метра нити;

Н – горизонтальная составляющая силы натяжения;

х₁ и х₂ – горизонтальные проекции длин дуг l₁ и l₂ до точки максимального провисания нити.

Недостатком этого способа является сложность определения с достаточной точностью положения точки максимального провисания нити (что отрицательно скажется на точности определения превышения) и громоздкость вычисления превышений.

Техническим решением задачи является повышение точности определения положения точки максимального провеса (а следовательно, и точности определения превышения) и упрощение вычислений превышений.

Поставленная задача достигается тем, что в способе определения превышений путем измерения длин дуг гибкой нити между нивелируемыми точками и точкой максимального ее провеса нить натягивают грузом с встроенным вибратором и свободно подвешенным на роликовом катке измеряют отрезок между точкой подвеса груза и серединой нити и вычисляют превышение по формуле

где L – проекция длины нити l на горизонтальную плоскость;

l – отрезок между точкой максимального провеса и серединой нити.

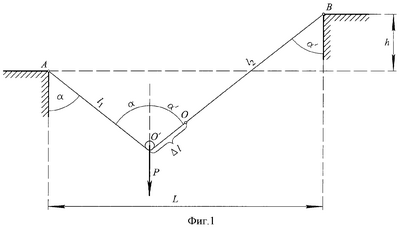

Сущность способа поясняется фиг.1, где представлена схема нивелирования, и фиг.2, поясняющей вывод рабочей формулы (1).

Способ определения превышений состоит в следующем.

Между нивелируемыми точками А и В (фиг.1) подвешивают нить длиной l=l₁+l₂ с грузом Р. Груз Р, свободно подвешенный на роликовом катке, всегда займет самое нижнее положение, фиксируя точку максимального провеса. Измеряют отрезок l=l₂-l₁ между точкой максимального провеса (точка О’) и помеченной серединой нити (точка О). Тогда измеряемое превышение найдется по формуле (1).

Формула (1) получена из следующих соображений.

Из статической схемы распределения сил следует, что углы и ‘ равны между собой (фиг.2).

X=0: R_Вsin‘-R_Asin=0, откуда R_Вsin‘=R_Asin,

но R_В=R_A, как сила натяжения нити, перекинутой через блок.

Поэтому

sin‘=sin или ‘=.

Учитывая, что углы и ‘ всегда равны между собой, запишем:

Решая эти уравнения, получим формулу (1).

Способ может быть использован при нивелировании в неблагоприятных условиях, например при измерении осадок промышленных сооружений. При этом только в первом цикле следует определять L между осадочными марками.

Формула изобретения

Способ определения превышений путем измерения длин дуг гибкой нити между нивелируемыми точками и точкой максимального ее провеса, отличающийся тем, что нить натягивают грузом с встроенным вибратором и свободно подвешенным на роликовом катке, измеряют отрезок между точкой подвеса груза и серединой нити и вычисляют превышение по формуле:

где L – проекция длины нити l на горизонтальную плоскость;

l – отрезок между точкой максимального провеса и серединой нити.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 11.10.2007

Извещение опубликовано: 27.06.2009 БИ: 18/2009
