Патент на изобретение №2298145

(54) ПУЛЯ-СТРЕЛА

(57) Реферат:

Изобретение относится к боеприпасам. Пуля состоит из обтекаемой головной части и калиберной оболочки, охватывающей головную часть стального сердечника с зауженным концом, который выступает из нее. Соотношение калиберного диаметра пули к ее длине доходит до 1:8. Повышается поражающая способность пули. 1 ил.

Изобретение относится к боеприпасам.

Известна пуля к патрону 5,45×39 (см. Стрелковое Оружие А.Б.Жук. Москва, Военное издание, 1992 г., с.657). Недостатком данной пули является небольшая кинетическая энергия.

Известна пуля к патрону ПБМ 9×18 (см. Ружье. 6/98 ст.26). Недостатком данной пули является небольшая дальность поражения.

Наиболее близким аналогом является пуля, состоящая из обтекаемой головной части и калиберной оболочки, охватывающей головную часть стального сердечника с зауженным концом, который выступает из нее (см. RU 4600, опубл., 1997 г, стр.1-3, фиг.1). Недостатком данной пули является небольшая дальность поражения.

Задачей данное изобретения является повышение мощности пули за счет увеличения веса пули, скорости в канале ствола и уменьшения площади трения.

Задача решается тем, что пуля состоит из обтекаемой головной части и калиберной оболочки, охватывающей головную часть стального сердечника с зауженным концом, который выступает из нее. Соотношение калиберного диаметра пули к ее длине доходит до 1:8.

Сущность изобретения заключается в том, что для сохранения стабилизации пули в полете без оперения соотношение калиберного диаметра к длине пули доходит до 1:8, при этом оболочка не вмещает в себя всю поражающую составляющую, часть которой выходит из оболочки, поэтому в данном случае оболочку уместней называть рубашкой, которая охватывает сердечник в головной части и в полете использует накопленную энергию вращения для стабилизации пули.

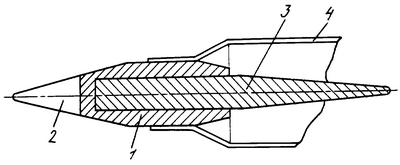

Сущность данного изобретения поясняется чертежом, где изображена пуля, расположенная в гильзе 4.

Пуля состоит из калиберной оболочки (рубашки) 1, головной обтекаемой части 2, стального сердечника 3.

После вхождения в ствол калиберной оболочки 1 при выстреле она, взаимодействуя с нарезками ствола, стабилизирует пулю, головная обтекаемая часть 2 придает пуле обтекаемые формы, этой же цели служит зауженный конец стального сердечника 3.

Формула изобретения

Пуля, состоящая из обтекаемой головной части и калиберной оболочки, охватывающей головную часть стального сердечника с зауженным концом, который выступает из нее, отличающаяся тем, что она выполнена с соотношением калиберного диаметра к длине, доходящим до 1:8.

РИСУНКИ
