Патент на изобретение №2298115

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2298115 (13) C1
(51) МПК

F16C21/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.12.2010 – прекратил действие

(21), (22) Заявка: 2005130196/11, 27.09.2005

(24) Дата начала отсчета срока действия патента:

27.09.2005

(46) Опубликовано: 27.04.2007

(56) Список документов, цитированных в отчете о
поиске:
FR 2182551 А5, 07.12.1973. RU 2073801 C1, 20.02.1997. SU 1493809 A1, 15.07.1989. US 4000559 A1, 04.01.1977.

Адрес для переписки:

302020, г.Орел, Наугорское ш., 29, ОрелГТУ

(72) Автор(ы):

Стручков Александр Александрович (RU),
Савин Леонид Алексеевич (RU),
Поляков Роман Николаевич (RU),
Алехин Андрей Викторович (RU),
Панченко Алексей Иванович (RU)

(73) Патентообладатель(и):

Государственное образовательное учреждение высшего профессионального образования “Орловский государственный технический университет” (ОрелГТУ) (RU)

(54) КОМБИНИРОВАННАЯ ОСЕВАЯ ОПОРА

(57) Реферат:

Изобретение относится к области машиностроения, а именно к изготовлению опор в комбинации опор скольжения и опор качения, и может быть использовано в роторных машинах. Комбинированная осевая опора содержит упорные подшипники качения и скольжения. Подшипник скольжения образован корпусом опоры с выполненными в нем несущими карманами и системой компенсации давления смазочного материала и кольцевой поверхностью стакана. Стакан закреплен на валу совместно с одним из колец подшипника качения. Технический результат: повышение ресурса и надежности работы опор всей системы «ротор – опора» в целом путем разделения и дублирования функций подшипников качения и скольжения. 1 ил.

Изобретение относится к области машиностроения, а именно к изготовлению опор в комбинации опор скольжения и опор качения, и может быть использовано в роторных машинах. Оно решает задачу повышения надежности и долговечности системы “ротор – опора”.

Известен подшипниковый узел (патент Франции №2182551), в котором гидростатический подшипник скольжения и подшипник качения установлены последовательно таким образом, что наружная обойма подшипника качения служит валом в гидростатическом подшипнике. Основным недостатком такой конструкции является необходимость передачи всей осевой нагрузки одновременно подшипником качения и скольжения, что значительно снижает ресурс и несущую способность опоры.

Задача, на решение которой направлено изобретение, состоит в повышении ресурса и надежности работы опор всей системы “ротор-опора” в целом путем разделения и дублирования функций подшипников качения и скольжения.

Поставленная задача достигается тем, что подшипник скольжения образован корпусом опоры с выполненными в нем несущими карманами и системой компенсации давления смазочного материала и кольцевой поверхностью стакана, закрепленного на валу совместно с одним из колец подшипника качения.

Сущность изобретения поясняется чертежами.

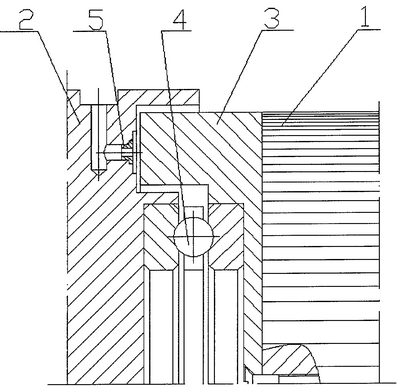

На чертеже изображена комбинированная осевая опора и ее продольный разрез.

Опора представляет из себя комбинированную осевую гидростатическую опору, состоящую из корпуса 2, установленного в корпусе осевого подшипника качения 4 и стакана 3 с опорной кольцевой поверхностью, установленного на одном из колец подшипника качения и жестко закрепленного с валом 1. При этом в корпусе 2 выполнена система подачи смазочного материала в рабочий зазор подшипника скольжения, представленная жиклером 5 и несущими карманами.

Опора работает следующим образом.

При переходных режимах работы (пуск, останов), когда частота вращения вала 1 невелика, осевая нагрузка воспринимается подшипником качения 4 через корпус 2. При увеличении частоты вращения вала 1 в рабочей зазор подшипника скольжения, образованный корпусом 2 и кольцевой поверхностью стакана 3, под давлением через жиклеры 5 подается смазочный материал. В результате стакан 3 и закрепленное с ним кольцо подшипника качения перемещаются в осевом направлении, тем самым, выводя из зацепления тела качения подшипника 4. Что позволяет на основных режимах работы разгрузить подшипник качения как по скорости, так и по нагрузке, при этом осевые нагрузки воспринимает подшипник скольжения. Несущая способность подшипника скольжения обеспечивается давлением в напорной магистрали корпуса 2.

Формула изобретения

Комбинированная осевая опора, содержащая упорные подшипники качения и скольжения, отличающаяся тем, что подшипник скольжения образован корпусом опоры с выполненными в нем несущими карманами и системой компенсации давления смазочного материала и кольцевой поверхностью стакана, закрепленного на валу совместно с одним из колец подшипника качения.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 28.09.2007

Извещение опубликовано: 27.06.2009 БИ: 18/2009
