Патент на изобретение №2298076
|
||||||||||||||||||||||||||
(54) БУР
(57) Реферат:
Изобретение относится к области строительства и сельского хозяйства, а именно к приспособлениям и инструментам для земляных работ, в частности к конструкциям буров, предназначенных для образования отверстий в почве. Изобретение направлено на обеспечение повышения надежности за счет самозатачивания внешней винтовой кромки шнека бура. Бур содержит штангу с рукояткой на одном конце и размещенный на другом ее конце, по крайней мере, один шнек с режущей кромкой, состоящий, по крайней мере, из одного витка. На обращенной к рукоятке винтовой поверхности шнека выполнены продолговатые выступы с образованием между ними пазов, расположенные ориентированными от внешней винтовой кромки шнека под углом к ее касательной и размещенные, по крайней мере, на части поверхности витка шнека, а с противоположной расположению продолговатых выступов стороны выполнен срез внешней винтовой кромки шнека с образованием острой волнистой кромки. Продолговатые выступы могут быть выполнены изогнутыми с образованием между ними изогнутых пазов. 1 з.п. ф-лы, 3 ил.
Изобретение относится к области строительства и сельского хозяйства, а именно к приспособлениям и инструментам для земляных работ, в частности к конструкциям буров, предназначенных для образования отверстий в почве. Наиболее близким по технической сущности к предлагаемому устройству является выбранный в качестве прототипа бур, содержащий штангу с рукояткой на одном конце и размещенный на другом ее конце, по крайней мере, один шнек с режущей кромкой, состоящий, по крайней мере, из одного витка. (Патент на промышленный образец РФ №57083, кл. 08-01, опуб. 16.07.2005 год). Недостатками прототипа являются недостаточные эффективность бурения и надежность устройства. Технический результат, достигаемый предлагаемым изобретением, заключается в обеспечении повышения надежности за счет самозатачивания внешней винтовой кромки шнека бура и повышении эффективности бурения за счет улучшения внедрения в грунт при одновременном облегчении подъема его на поверхность. Поставленный результат достигается тем, что в буре, содержащем штангу с рукояткой на одном конце и размещенный на другом ее конце, по крайней мере, один шнек с режущей кромкой, состоящий, по крайней мере, из одного витка, на обращенной к рукоятке винтовой поверхности шнека выполнены продолговатые выступы с образованием между ними пазов, расположенные ориентированными от внешней винтовой кромки шнека под углом к ее касательной и размещенные, по крайней мере, на части поверхности витка шнека, а с противоположной расположению продолговатых выступов стороны выполнен срез внешней винтовой кромки шнека с образованием острой волнистой кромки. Продолговатые выступы могут быть выполнены изогнутыми с образованием между ними изогнутых пазов, что дополнительно облегчает подъем грунта на поверхность за счет его более эффективного смещения от периферии к центру шнека. На фиг.1 изображен бур, общий вид, на фиг.2 – шнек бура, ракурс 3/4 вид сверху, на фиг.3 – шнек бура, ракурс 3/4 вид снизу. Бур содержит штангу 1 с рукояткой 2 на одном конце 3 и размещенный на другом ее конце 4, по крайней мере, один шнек 5 с режущей кромкой 6, состоящий, по крайней мере, из одного витка. На обращенной к рукоятке 2 винтовой поверхности шнека 5 выполнены продолговатые выступы 7 с образованием между ними пазов 8, расположенные ориентированными от внешней винтовой кромки шнека 5 под углом Бур работает следующим образом. Бур устанавливают в требуемой точке на грунт (на чертежах не показано) с определенным давлением. После внедрения наконечника 12 в почву, при помощи рукоятки 2 бур поворачивают вокруг своей продольной оси. При вращении бура режущая кромка 6 шнека 5 врезается в почву. При этом зубчики острой волнистой кромки 10 облегчают врезание в слой почвы, который благодаря продолговатым выступам 7 и пазам 8 устремляется от периферии к центру, т.е. от кромки 10 к штанге 1, исключая тем самым скапливание грунта у кромки 10 и осыпание его обратно в образующуюся лунку и облегчая подъем на поверхность. Кроме того, при взаимодействии с грунтом, приводящем к износу поверхности 11 и затуплению волнистой кромки 10, происходит самозатачивание последней.
Формула изобретения
1. Бур, содержащий штангу с рукояткой на одном конце и размещенный на другом ее конце, по крайней мере, один шнек с режущей кромкой, состоящий, по крайней мере, из одного витка, отличающийся тем, что на обращенной к рукоятке винтовой поверхности шнека выполнены продолговатые выступы с образованием между ними пазов, расположенные ориентированными от внешней винтовой кромки шнека под углом к ее касательной и размещенные, по крайней мере, на части поверхности витка шнека, а с противоположной расположению продолговатых выступов стороны выполнен срез внешней винтовой кромки шнека с образованием острой волнистой кромки. 2. Бур по п.1, отличающийся тем, что продолговатые выступы выполнены изогнутыми с образованием между ними изогнутых пазов.
РИСУНКИ
|
||||||||||||||||||||||||||

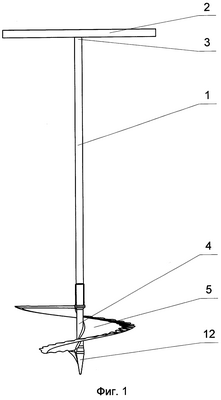

к ее касательной и размещенные, по крайней мере, на части поверхности витка шнека 5, а с противоположной расположению продолговатых выступов 7 стороны выполнен срез 9 внешней винтовой кромки шнека 5 с образованием острой волнистой кромки 10 и поверхности 11. Продолговатые выступы 7 могут быть выполнены изогнутыми с образованием между ними изогнутых пазов 8 (см. фиг.2). На конце 4 штанги 1 имеется заостренный наконечник 12.
