Патент на изобретение №2297557
|
||||||||||||||||||||||||||
(54) ШПИЛЬКА
(57) Реферат:
Изобретение относится к конструкциям крепежных изделий и может быть использовано для сборки резьбовых соединений в машиностроении. Шпилька содержит резьбовую часть большего и меньшего диаметров на противоположных торцах, буртик, шестигранник, цилиндрическую часть. При этом шестигранник находится между цилиндрической частью и резьбовой частью меньшего диаметра. В результате облегчается монтаж и демонтаж резьбовых соединений, в том числе в труднодоступных местах, при этом не требуется специальный инструмент для монтажа. 1 ил.
Изобретение относится к конструкциям крепежных деталей типа шпилек и может быть использовано для сборки резьбовых соединений в машиностроении. Известна резьбовая шпилька, содержащая стержень, резьбовую часть, буртики, гладкую цилиндрическую часть (Патент Япония №4-37289, кл. F 16 В 35/04). Известная конструкция имеет следующие недостатки: 1. Для закручивания шпильки необходим специальный инструмент. 2. Требуется сложнопрофильный инструмент для изготовления цилиндрической части между буртиками. 3. При откручивании необходим специальный монтажный инструмент, в случае демонтажа шпильки возникает вероятность повреждения резьбовой части. Наиболее близким по технической сущности к предлагаемому изобретению является шпилька, состоящая из конической части на одном торце и шестигранника на противоположном торце, резьбовой части с большим и меньшим диаметрами, буртика (патент Франция №2622649, кл. F 16 B 39/00, 35/04). Недостатками прототипа являются: 1. Данная шпилька предназначена только для деформации кольца с изменением ее формы. 2. Требуется специальный инструмент для изготовления конусной резьбовой части большего диаметра и шестигранника. Предлагаемым изобретением решается задача создания крепежной детали для облегчения как при ручной, так и при автоматизированной сборке резьбовых соединений, так как подобные шпильки устанавливаются в труднодоступных местах, а шестигранник легко позволяет производить монтаж и демонтаж узла, при этом не требуется специальный инструмент для монтажа. Указанный технический результат достигается тем, что конструкция шпильки, состоящая на противоположных торцах из резьбовой части большего и меньшего диаметров, шестигранника, буртика, цилиндрической части, согласно изобретению шестигранник выполнен между цилиндрической частью и резьбовой частью меньшего диаметра. Изобретение поясняется чертежом, где показана конструкция шпильки и вид сверху. Шпилька содержит резьбовую часть 1, буртик 2, цилиндрическую часть 3, шестигранник 4 и резьбовую часть 5. Предлагаемая шпилька технологична в изготовлении, позволит легко производить монтаж и демонтаж узла, не требующего при этом использования специального инструмента.
Формула изобретения
Шпилька, содержащая резьбовую часть большего и меньшего диаметров на противоположных торцах, буртик, шестигранник, цилиндрическую часть, отличающаяся тем, что шестигранник находится между цилиндрической частью и резьбовой частью меньшего диаметра.

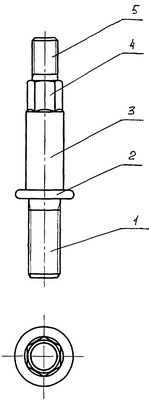

РИСУНКИ
|
||||||||||||||||||||||||||
