Патент на изобретение №2297540

(54) СПОСОБ РАБОТЫ ТЕПЛОВОЙ ЭЛЕКТРИЧЕСКОЙ СТАНЦИИ

(57) Реферат:

Изобретение относится к области теплоэнергетики и может быть использовано на тепловых электростанциях. Техническим результатом, достигаемым настоящим изобретением, является повышение экономичности тепловой электрической станции за счет использования теплоты обмоток и стали турбогенератора в цикле тепловой электрической станции. Для достижения этого результата в способе работы тепловой электрической станции, по которому в котле вырабатывают пар, для чего в котел подают природный газ и воздух, вырабатываемый в котле пар направляют в турбину, вал которой соединен с ротором турбогенератора, осуществляют постоянное охлаждение обмоток и стали генератора путем циркуляции водорода через его внутреннее пространство, водород охлаждают в газоохладителях, а в качестве охлаждающей среды газоохладителей используют природный газ, подаваемый в топку котла. 1 ил.

Изобретение относится к области теплоэнергетики и может быть использовано на тепловых электростанциях.

Известен аналог – способ работы тепловой электрической станции, по которому в котле вырабатывают пар, для чего в котел подают топливо и воздух, вырабатываемый в котле пар для совершения работы направляют в турбину, вал которой соединен с ротором турбогенератора, осуществляют постоянное охлаждение обмоток и стали генератора путем циркуляции водорода через его внутреннее пространство, водород, в свою очередь, охлаждают в водяных газоохладителях (см. Славнин М.И. Электрооборудование электрических станций и трансформаторных подстанций. М.: Государственное энергетическое издательство. 1963. Рис.8-3 на с.72, 8-4 на с.72 и текстовые пояснения к ним на с.69-72). Этот аналог принят в качестве прототипа.

Недостатком аналогов и прототипа являются пониженная экономичность тепловых электростанций вследствие потерь теплоты обмоток и стали турбогенератора с охлаждающей водой.

Техническим результатом, достигаемым настоящим изобретением, является повышение экономичности тепловой электрической станции за счет использования теплоты обмоток и стали турбогенератора в цикле тепловой электрической станции.

Для достижения этого результата предложен способ работы тепловой электрической станции, по которому в котле вырабатывают пар, для чего в котел подают природный газ и воздух, вырабатываемый в котле пар направляют в турбину, вал которой соединен с ротором турбогенератора, осуществляют постоянное охлаждение обмоток и стали генератора путем циркуляции водорода через его внутреннее пространство, водород охлаждают в газоохладителях.

Особенность заключается в том, что в качестве охлаждающей среды газоохладителей используют природный газ, подаваемый в топку котла.

Новый способ работы позволяет использовать теплоту обмоток и стали турбогенератора в цикле тепловой электрической станции, т.е. позволяет повысить экономичность тепловой электрической станции путем снижения тепловых потерь в окружающую среду.

Рассмотрим пример реализации заявленного способа работы тепловой электрической станции.

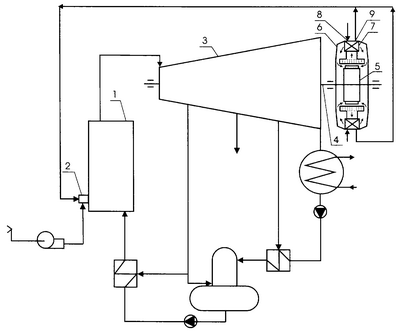

На чертеже изображена схема тепловой электрической станции, в которой реализуется новый способ.

Станция содержит котел 1 с горелкой 2, связанный паропроводом острого пара с турбиной 3, турбогенератор 6, ротор 5 которого соединен с валом 4 турбины 3, газоохладители 7 циркуляционного водорода турбогенератора с газозаборными 8 и газоотводящими 9 отверстиями, газоотводящие отверстия 9 газоохладителей 7 соединены газопроводами с горелкой 2 котла 1.

В котел 1 через горелку 2 подают природный газ и воздух. Вырабатываемый в котле 1 пар направляют в турбину 3, вал 4 которой соединен с ротором 5 турбогенератора 6, осуществляют постоянное охлаждение обмоток и стали турбогенератора 6 путем циркуляции водорода через его внутреннее пространство, циркуляционный водород охлаждают в газоохладителях 7. Газ, необходимый для работы котла, пропускают через газоохладители 7 и подают по газопроводу в топку 2 котла 1.

Таким образом, новый способ позволяет возвращать теплоту обмоток и стали турбогенератора в котел, а также исключить систему водяного охлаждения циркуляционного воздуха генератора из схемы тепловой электрической станции, т.е. позволяет повысить экономичность тепловой электрической станции путем снижения потерь теплоты в окружающую среду и упрощения схемы станции.

Формула изобретения

Способ работы тепловой электрической станции, по которому в котле вырабатывают пар, для чего в котел подают природный газ и воздух, вырабатываемый в котле пар направляют в турбину, вал которой соединен с ротором турбогенератора, осуществляют постоянное охлаждение обмоток и стали генератора путем циркуляции водорода через его внутреннее пространство, водород охлаждают в газоохладителях, отличающийся тем, что в качестве охлаждающей среды газоохладителей используют природный газ, подаваемый в топку котла.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 04.11.2007

Извещение опубликовано: 10.05.2009 БИ: 13/2009
