Патент на изобретение №2297321
|
||||||||||||||||||||||||||
(54) КОМБИНИРОВАННЫЙ КЛЮЧ
(57) Реферат:
Изобретение относится к ручному инструменту. Комбинированный ключ содержит цилиндрическую рукоятку и головку с внутренним шестигранником на одном конце. Ключ выполнен с переходным коническим участком с головки на рукоятку с углом, равным 13-15°. Цилиндрическая рукоятка изогнута под углом, большим 90°. Другой конец цилиндрической рукоятки выполнен в виде наружного шестигранника. Диаметр изогнутой цилиндрической части рукоятки равен диаметру описанной окружности указанного шестигранника. Переход с цилиндрической части рукоятки на наружный шестигранник выполнен с углом, равным 20-30°. При использовании изобретения расширяются функциональные возможности ключа. 3 ил.
Изобретение относится к монтажному инструменту и может использоваться как в автомобильном производстве при установке и закреплении колес легковых автомобилей, так и для сборки резьбовых соединений. Известен комбинированный ключ, содержащий головку, внутренняя полость которой выполнена в виде шестигранника, и цилиндрическую рукоятку, изогнутую под углом 90°. Рукоятка соединена с головкой по радиусу (см. заявку на изобретение Японии №11-321207 дата публикации 24.11.1999 г., кл. В 60 В 29/00, В 25 В 13/02). Известная конструкция имеет следующие недостатки: – изогнутость рукоятки под углом 90° вызывает концентрацию напряжений в месте изгиба стержня рукоятки, где велика вероятность образования трещин; – повышенная металлоемкость ключа; – ограниченная возможность использования баллонного ключа. Наиболее близким к предлагаемому изобретению является гаечный ключ, содержащий головку, внутренняя полость которой выполнена в виде шестигранника, и цилиндрическую рукоятку изогнутую под углом большим 90° (см. патент США №4619161, МКИ В 25 В 23/00, НКИ 81/462, 28.10.1986). Недостатком данной конструкции является ограниченная возможность использования монтажного инструмента. Предлагаемое изобретение решает задачу создания комбинированного ключа простой конструкции, обеспечивающий расширение функциональных возможностей ключа. Поставленная задача решается тем, что в комбинированном ключе, содержащем цилиндрическую рукоятку и головку с внутренним шестигранником на одном конце, согласно изобретению ключ выполнен с переходным коническим участком с головки на рукоятку с углом, равным 13-15°, при этом цилиндрическая рукоятка изогнута под углом, большим 90°, а другой ее конец выполнен в виде наружного шестигранника, диаметр изогнутой цилиндрической части рукоятки равен диаметру описанной окружности указанного шестигранника, а переход с цилиндрической части рукоятки на наружный шестигранник выполнен с углом, равным 20-30°. Изобретение поясняется чертежами, где на фиг.1 показан общий вид комбинированного ключа, на фиг.2 вид ключа сбоку со стороны наружного шестигранника, на фиг.3 вид А. Комбинированный ключ содержит головку 1 и изогнутую цилиндрическую рукоятку. Головка 1 имеет полость в виде внутреннего шестигранника 2. Переход с головки на рукоятку выполнен в виде конического участка 3 с углом Использование и наличие предлагаемой конструкции комбинированного ключа в инструментальной сумке легкового автомобиля позволит расширить его функциональные возможности.
Формула изобретения
Комбинированный ключ, содержащий цилиндрическую рукоятку и головку с внутренним шестигранником на одном конце, отличающийся тем, что он выполнен с переходным коническим участком с головки на рукоятку с углом, равным 13-15°, при этом цилиндрическая рукоятка изогнута под углом, большим 90°, а другой ее конец выполнен в виде наружного шестигранника, диаметр изогнутой цилиндрической части рукоятки равен диаметру описанной окружности указанного шестигранника, а переход с цилиндрической части рукоятки на наружный шестигранник выполнен с углом, равным 20-30°.
РИСУНКИ
|
||||||||||||||||||||||||||

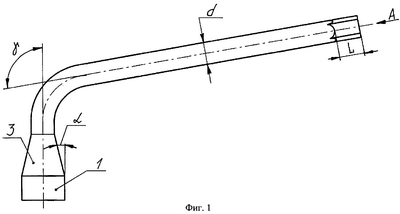

, равным 13-15°. Это обеспечивает более высокую технологичность при изготовлении ключа и прочность, чем переходной участок, выполненный по радиусу сопряжения головки и рукоятки. Цилиндрическая рукоятка изогнута под углом
, большим 90°, чем обуславливается передача высокого крутящего момента при меньшей металлоемкости ключа. Второй конец цилиндрической рукоятки выполнен в виде наружного шестигранника, например, с размером S=12 и длиной L=10±1 мм. Переход с цилиндрической части рукоятки на наружный шестигранник выполнен с углом
, равным 20-30°. Наличие в комбинированном ключе наружного шестигранника позволяет использовать его для заворачивания и отворачивания пробок в узлах легкового автомобиля, например магнитной пробки в поддоне двигателя при замене масла.
