Патент на изобретение №2297131

(54) КОСИЛКА-ИЗМЕЛЬЧИТЕЛЬ ЭШЕЛОНИРОВАННОГО РЕЗАНИЯ

(57) Реферат:

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в устройствах для срезания и измельчения растительности. Косилка-измельчитель содержит раму и вертикальные приводные оси с установленными на них в несколько ярусов ротационными дисками с режущими элементами. Ротационные диски установлены с убыванием их диаметра от верхнего яруса к нижнему, что способствует снижению энергоемкости измельчения растительности благодаря эшелонированному разрезанию растений на корню на части. 2 ил.

Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для измельчения растительности.

Известно устройство для скашивания и измельчения растительности, содержащее ротационный режущий аппарат дискового типа. Данное устройство срезает растение у основания, затем происходит его дальнейшее измельчение посредством многократного неконтролируемого воздействия на растение режущих элементов [1].

Недостатком данного устройства являются повышенные энергозатраты на измельчение растительности ввиду многократного неконтролируемого воздействия на растение режущих элементов.

Наиболее близким по технической сущности к предлагаемому является роторная косилка-измельчитель, содержащая раму, вертикальные приводные оси с установленными на них ротационными дисками с режущими элементами, при этом режущие диски установлены в несколько ярусов [2].

Недостатком данного устройства также являются повышенные энергозатраты на измельчение растительности.

Целью изобретения является снижение энергоемкости измельчения растительности.

Указанная цель достигается тем, что в косилке-измельчителе эшелонированного резания, содержащей раму, на вертикальных приводных осях установлены несколько ярусов ротационных дисков с режущими элементами, причем диаметр ротационных дисков уменьшается от верхнего яруса к нижнему.

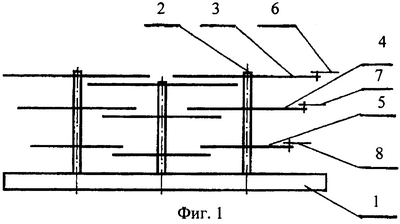

На фиг.1 изображена косилка-измельчитель, вид спереди, на фиг.2 – то же, вид сверху.

Косилка-измельчитель содержит раму 1 с вертикальными приводными осями 2, на которых в несколько ярусов установлены ротационные диски 3, 4, 5 с режущими элементами 6, 7, 8 с убыванием диаметра ротационных дисков от верхнего яруса к нижнему.

Устройство работает следующим образом.

При движении косилки-измельчителя по поверхности поля вначале в работу вступают режущие элементы 6, установленные на ротационных дисках 3 самого верхнего яруса, затем режущие элементы 7, установленные на следующих, нижерасположенных ротационных дисках 4 и т.д. Последними срезают остаток растения режущие элементы 8, установленные на самых нижних ротационных дисках 5.

Косилка-измельчитель позволяет проводить последовательное, эшелонированное разрезание растения на корню на части, что способствует снижению энергоемкости измельчения растительности.

Источники информации

2. Европейская заявка № 0146366 «Ротационная косилка-измельчитель», 1985 [прототип].

Формула изобретения

Косилка-измельчитель, содержащая раму, вертикальные приводные оси с установленными на них в несколько ярусов ротационными дисками с режущими элементами, отличающаяся тем, что указанные ротационные диски установлены с убыванием их диаметра от верхнего яруса к нижнему.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 29.07.2007

Извещение опубликовано: 27.02.2009 БИ: 06/2009
