Патент на изобретение №2297127
|
||||||||||||||||||||||||||
(54) ПОСЕВНОЙ АГРЕГАТ
(57) Реферат:
Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для посева. Посевной агрегат включает раму, бункер, высевающие аппараты, оснащенные семяпроводами, и основной рабочий орган. Основной рабочий орган выполнен в виде закрепленных между стойками плоскорезных лап, имеющих заточку. Режущая кромка лап в плане установлена под острым углом к горизонтальной плоскости по направлению движения и каждая последующая пересекает предыдущую. Стойки в нижней части содержат кронштейн с отверстиями. В отверстиях размещен расположенный в плоскости лап вал с пальцевыми рассекателями. Под пальцевыми рассекателями расположены выходы семяпроводов. Такое конструктивное выполнение позволит повысить качество посева за счет уменьшения выноса влажных слоев почвы на поверхность и отброса подрезаемого пласта в сторону. 3 ил.
Изобретение относится к области сельскохозяйственного машиностроения, в частности к посевным агрегатам. Известна сеялка, включающая бункер для семян, в нижней части которого расположен ленточный транспортер со штифтами. Бункер с помощью рамки крепится к плугу. Под транспортером установлен колеблющийся лоток, в нижней части которого шарнирно закреплен копир, боковины копира шарнирно соединены подпружиненными тягами с несущей рамой (а. с. СССР № 442762, кл. А01С 7/08). Недостатком известной сеялки является вынос влажных слоев почвы на поверхность и отброс подрезаемого пласта в сторону. Обуславливается это тем, что, плуг производя вспашку, выносит влажные слои почвы на поверхность и отбрасывает подрезаемый пласт в сторону. Известно также устройство для разбросного посева, включающее сошник, состоящий из полой стойки, переходящей книзу в направитель семян с делителями, и безотвального плужного корпуса, лемех которого выполнен съемным. Крепление сошника к раме сеялки может быть жестким по типу крепления сошника сеялки СЗС-2. 1М. Впереди сошника, ниже носка лемеха на 2-3 см установлен дисковый нож. Крепление его может быть осуществлено как на стойке сошника, так и на раме сеялки. Сбоку от сошника, в зоне наибольшей деформации пласта, установлен каток, состоящий из ступицы, диска и эластичного элемента, например резиновой камеры под защитным чехлом из эластичной, прочной и незалипающей ткани; каток со стороны сошника полностью закрыт чехлом. Эластичный каток может быть отрегулирован по высоте независимо от сошника (а.с. СССР № 368823, кл. А01С 7/08 – прототип). Недостатком известного устройства для разбросного посева является сложность конструкции рабочих органов. Наиболее близким по технической сущности и достигаемому результату к предлагаемому посевному агрегату является посевной агрегат, содержащий раму, бункер, высевающие аппараты, оснащенные семяпроводами, и основной рабочий орган (см. кн. Халанский В.М. Сельскохозяйственные машины. – М.: Колос, 2003, с.150, рис.1У. 2, а). К недостаткам относится плохое качество посева за счет большого выноса влажных слоев почвы на поверхность и отброса подрезаемого пласта в сторону. Техническим решением задачи является повышение качества посева за счет уменьшения выноса влажных слоев почвы на поверхность и отброса подрезаемого пласта в сторону. Поставленная задача достигается тем, что в посевном агрегате, включающим раму, бункер, высевающие аппараты, оснащенные семяпроводами, и основной рабочий орган, при этом основной рабочий орган выполнен в виде закрепленных между стойками плоскорезных лап, имеющих заточку, причем режущая кромка лап в плане установлена под острым углом к горизонтальной плоскости по направлению движения и каждая последующая пересекает предыдущую, при этом стойки в нижней части содержат кронштейн с отверстиями, в которых размещен вал с пальцевыми рассекателями, под которыми расположены выходы семяпроводов. Новыми элементами является то, что основной рабочий орган выполнен в виде закрепленных между стойками плоскорезных лап, имеющих заточку, причем режущая кромка лап в плане установлена под острым углом к горизонтальной плоскости по направлению движения и каждая последующая пересекает предыдущую, при этом стойки в нижней части содержат кронштейн с отверстиями, в которых размещен вал с пальцевыми рассекателями, под которыми расположены выходы семяпроводов. Сущность изобретения поясняется чертежом, где на фиг.1 – общий вид агрегата; фиг.2 – плоскорезная лапа; фиг.3 – вид сверху плоскорезной лапы. Предлагаемый посевной агрегат состоит из энергетического средства, к которому прицеплена сеялка в виде сварной двухбрусной с поперечинами рамы 1 с опорными колесами 2. На раме установлены бункеры 3, оснащенные высевающими аппаратами (на схеме не показано), с приводом от опорного колеса 2 (на схеме не показано). Высевающие аппараты оснащены эластичными семяпроводами 4. Передний брус рамы 1 оснащен пластичными кронштейнами 5, в которых закреплены стойки 6. Между стойками 6 закреплены плоскорезные лапы 7, имеющие заточку, режущая кромка 8 которых в плане установлена под острым углом к горизонтальной плоскости по направлению движения, и каждая пересекает последующую. Плоскорезные лапы 7 для заглубления также установлены под углом к направлению движения. Каждая стойка 6 в нижней части выполнена с треугольным рассекателем 9, и кронштейном 10. В кронштейнах 10 стойки 6 имеются отверстия 11, через которые проходит вал 12, находящийся в плоскости лапы 7. Вал 12 оснащен закрепленными в виде гребенки пальцевыми рассекателями 13. Вал имеет механизм фиксации в определенном положении. Под пальцевыми рассекателями 13 закреплены выходы семяпроводов. За сеялкой 2 прицеплена кольчатая борона. Агрегат работает следующим образом. На специальной площадке регулируют глубину заделки семян путем перемещения стоек 6 в пластинчатых кронштейнах 5. Затем сеялку транспортируют в поле, загружают семенами, и прицепляют к трактору, и к ней прицепляется кольчатая борона. Трактор начинает движение по полю, благодаря тому что лапы 7 наклонены и заточены, режущая кромка 8 в плане установлена под углом, срезает на глубину заделки семян пласт (3-5 см), который по лапам транспортируется на рассекатели 13. На стойках и на валу 12, который рассекает пласт и образует в почве желоба, в которые из бункера 3 высевающего аппарата и семяпровода 4 транспортируются семена. Семена укладываются на твердое ложе, заделка их осуществляется кольчатым катком, который задавливает семена в ложе, способствует измельчению пласта, и заделки семян.
Формула изобретения
Посевной агрегат, включающий раму, бункер, высевающие аппараты, оснащенные семяпроводами и основной рабочий орган, отличающийся тем, что основной рабочий орган выполнен в виде закрепленных между стойками плоскорезных лап, имеющих заточку, причем режущая кромка лап в плане установлена под острым углом к горизонтальной плоскости по направлению движения и каждая последующая пересекает предыдущую, при этом стойки в нижней части содержат кронштейн с отверстиями, в которых размещен вал с пальцевыми рассекателями, под которыми расположены выходы семяпроводов.

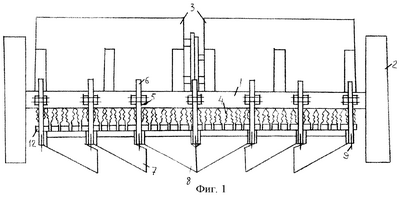

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 26.07.2007
Извещение опубликовано: 10.03.2009 БИ: 07/2009
|
||||||||||||||||||||||||||
