Патент на изобретение №2296623

(54) СПОСОБ ПОЛУЧЕНИЯ ГЕМАТИТОВОГО КОНЦЕНТРАТА

(57) Реферат:

Изобретение относится к области переработки техногенного сырья, в частности к переработке отходов обогащения железистых кварцитов (немагнитных железных минералов) гравитационными методами. Способ получения гематитового концентрата включает грохочение и обогащение в гидроциклонах. Обогащение осуществляют в короткоконусном гидроциклоне с углом конусности 120°, пески короткоконусного гидроциклона направляют на доизмельчение, доизмельченные пески классифицируют и направляют на короткоконусные гидроциклоны меньшего диаметра с углом конусности 120°. Заявленное изобретение позволяет повысить производительность процесса и получить концентрат с содержанием общего железа более 50%. 1 ил.

Изобретение относится к области переработки техногенного сырья, в частности к переработке отходов обогащения железистых кварцитов (немагнитных железных минералов) гравитационным методом.

Известен способ мокрого магнитного обогащения слабомагнитных тонковкрапленных железных (гематитовых) руд, включающий дробление, измельчение, классификацию в гидроциклонах и магнитную гидросепарацию (патент России №2123388, МПК В03С 1/00). Недостатком этого способа является высокая энергоемкость процесса.

Известен способ переработки отвальных хвостов (хвостов магнитной сепарации) железоизвлекательных фабрик, включающий предварительное грохочение класса +0,5 мм, гидроциклонирование и гравитацию на концентрационном столе с получением гематитового концентрата (Руды и металлы, №6, 1996 г., отчет ОЭИ ЦНИГРИ, 1983 г. “Изучение золотоносности черносланцевой и железорудной формации ВКМ с целью определения направления поисковых работ на золото”).

Недостатками этого способа являются:

– получение гематитового концентрата с содержанием железа менее 50%;

– использование малопроизводительных аппаратов – концентрационных столов для перечистки концентратов.

Предлагаемое техническое решение направлено на повышение производительности процесса и получение концентрата с содержанием общего железа более 50%.

Способ получения гематитового концентрата включает грохочение, обогащение в короткоконусном гидроциклоне с углом конусности 120°, доизмельчение песков короткоконусного гидроциклона, классификацию доизмельченных песков и обогащение их в короткоконусных гидроциклонах меньшего диаметра. Использование короткоконусных гидроциклонов с углом конусности 120° позволяет повысить производительность процесса переработки техногенного сырья и получить гематитовый концентрат с содержанием железа более 57%. Доизмельчение песков короткоконусного гидроциклона и их классификация позволяет дораскрыть тонкие сростки железистых кварцитов, частично высвободить гематитовые зерна для дальнейшего их обогащения.

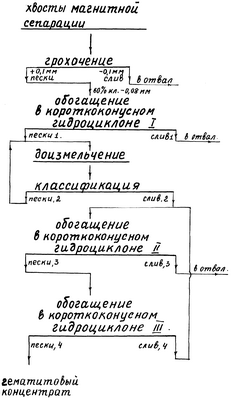

Способ получения гематитового концентрата представлен на чертеже.

Способ осуществляют следующим образом. Отвальные хвосты (хвосты магнитной сепарации) с содержанием общего железа 28-30% направляются на грохочение. Слив направляется в отвал, а пески направляются на обогащение в короткоконусном гидроциклоне 1 с углом конусности 120° при отношении диаметра песковой насадки к сливной 0,5. Слив 1 гидроциклона направляется в отвал, а пески 1 направляются на доизмельчение и классификацию. Пески 2 возвращаются на доизмельчение, а слив 2 классификации крупностью 95% класса минус 0,08 мм направляется на обогащение в короткоконусный гидроциклон П. Диаметр короткоконусного гидроциклона П меньше диаметра короткоконусного гидроциклона 1. Слив 3 короткоконусного гидроциклона П направляется в отвал. Пески 3 направляются на обогащение в короткоконусный гидроциклон П, а пески 4 представляют собой гематитовый концентрат с содержанием общего железа более 55%.

Обогащение в короткоконусных гидроциклонах практически заменит перечистку доизмельченного материала на низкопроизводительных концентрационных столах.

В предлагаемом изобретении используется экологически чистая и экономически целесообразная гравитационная схема обогащения с использованием высокопроизводительных аппаратов: короткоконусных гидроциклонов, позволяющая доизвлекать железо из тонковкрапленной немагнитной фракции железосодержащих минералов техногенного сырья.

Формула изобретения

Способ получения гематитового концентрата, включающий грохочение и обогащение в гидроциклонах, отличающийся тем, что обогащение осуществляют в короткоконусном гидроциклоне с углом конусности 120°, пески короткоконусного гидроциклона направляют на доизмельчение, доизмельченные пески классифицируют и направляют на короткоконусные гидроциклоны меньшего диаметра с углом конусности 120°.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 11.04.2008

Извещение опубликовано: 20.04.2010 БИ: 11/2010
