Патент на изобретение №2296541
|
||||||||||||||||||||||||||
(54) СТОПОДЕРЖАТЕЛЬ
(57) Реферат:
Изобретение относится к травматологии и ортопедии. Стоподержатель содержит основание, соединенное с кольцом аппарата для чрескостного остеосинтеза костей голени. На основании закреплен супинатор. По периметру основания размещен ограничительный валик. Изобретение позволяет обеспечить фиксацию положения стопы, не допуская развития ее уплощения при использовании чрескостных компрессионно-дистракционных аппаратов для удлинения голени. 1 ил.
Изобретение относится к медицине, а именно к травматологии и ортопедии, и может быть применено для фиксирования стопы в требуемом положении при проведении чрескостного дистракционного остеосинтеза костей голени с целью профилактики развития эквинусной деформации стопы и формирования продольного плоскостопия. Известен стоподержатель (см. книгу Девятов А.А. Чрескостный остеосинтез, Кишинев “ШТИИНЦА”, 1990, с.262), содержащий основание, соединенное с кольцом аппарата для чрескостного остеосинтеза костей голени. К недостаткам известного устройства относится нестабильность фиксации стопы в стоподержателе. Давление, оказываемое плоскостью стоподержателя на стопу при длительном использовании, может привести к продольному и поперечному плоскостопию. Предлагаемое изобретение решает задачу разработки стоподержателя, который может применяться в ортопедотравматологических клиниках. Получаемый при этом технический результат состоит в обеспечении фиксации положения стопы, не допуская развития ее уплощения при использовании чрескостных компрессионно-дистракционных аппаратов для удлинения голени. Наличие супинатора на основании стоподержателя повышает комфортность положения стопы пациента при размещении ее на стоподержателе, т.к. супинатор обеспечивает равномерное распределение нагрузки на всю поверхность подошвы, тем самым предотвращая развитие уплощения стопы. Ограничительный валик по периметру основания позволяет более надежно удерживать стопу пациента на стоподержателе, предотвращая смещение стопы пациента при изменении ее положения. Указанный технический результат достигается тем, что в стоподержателе, содержащем основание, соединенное с кольцом аппарата для чрескостного остеосинтеза костей голени, на основании закреплен супинатор, а по периметру основания размещен ограничительный валик. Изобретение поясняется чертежом, на котором изображено предлагаемое устройство. Стоподержатель содержит основание 1, изготовленное из фанеры или другого жесткого материала по форме и размерам стопы пациента. Основание при помощи проволочных крючков 2 и резиновых тяг 3 крепят к проксимальному кольцу аппарата для чрескостного остеосинтеза костей голени. На основании 1 закреплен супинатор 4, повторяющий продольный и поперечный свод стопы. Сверху по периметру основания размещен ограничительный валик 5. Стоподержатель используют следующим образом. В послеоперационном периоде стоподержатель устанавливается на стопе, при этом стопа выводится в положение 90 градусов относительно оси голени. При помощи проволочных крючков стоподержатель крепится к проксимальному кольцу аппарата. При этом длина резиновых тяг может регулироваться их закручиванием вокруг собственной оси.
Формула изобретения
Стоподержатель, содержащий основание, соединенное с кольцом аппарата для чрескостного остеосинтеза костей голени, отличающийся тем, что на основании закреплен супинатор, а по периметру основания размещен ограничительный валик.

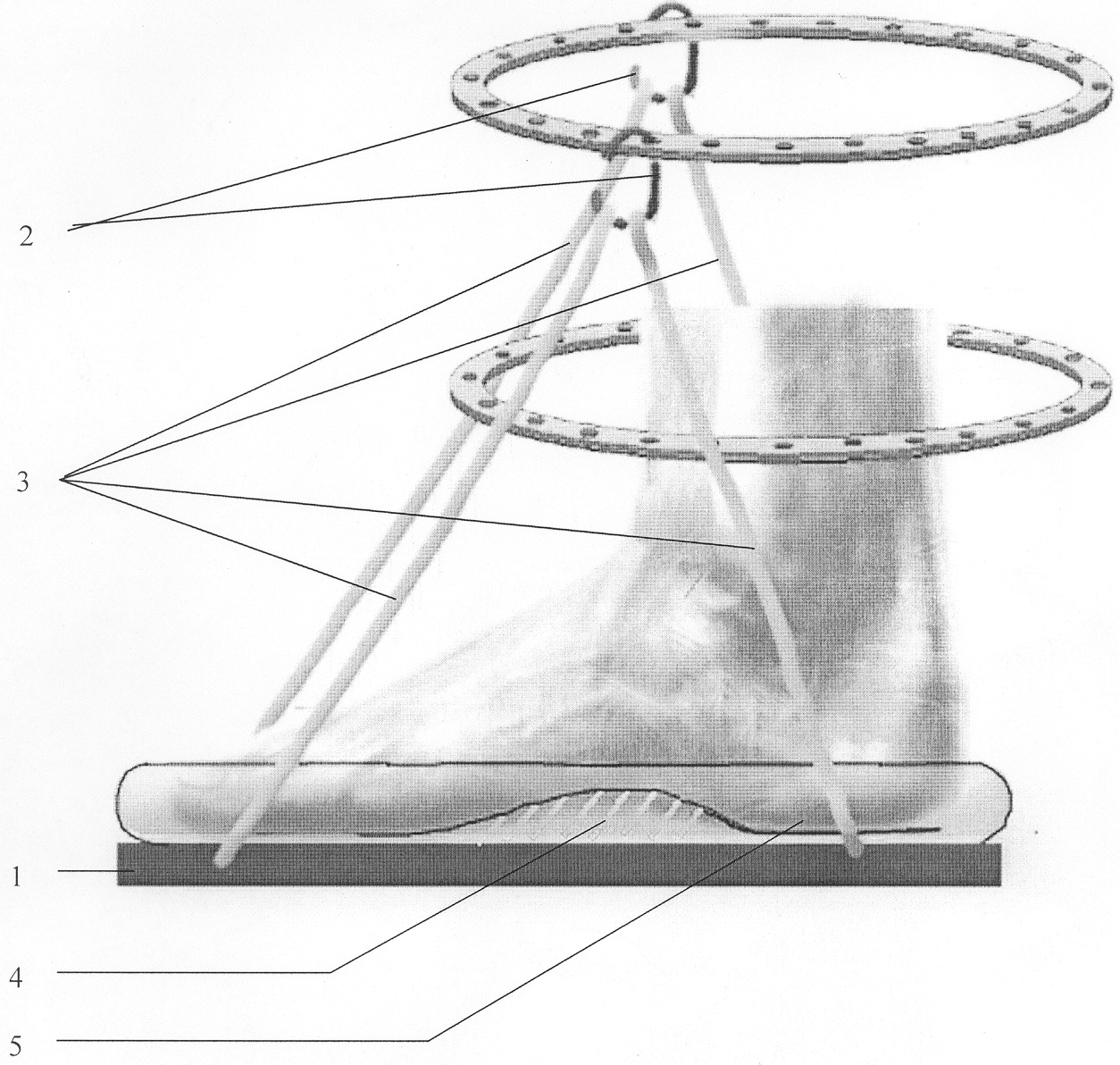

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Извещение опубликовано: 27.04.2009 БИ: 12/2009
|
||||||||||||||||||||||||||
