Патент на изобретение №2296525
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ ФИКСАЦИИ ОТЛОМКОВ ТРУБЧАТЫХ КОСТЕЙ
(57) Реферат:
Изобретение относится к хирургии, в частности к травматологии и ортопедии, для обеспечения компрессионного интрамедуллярного функционального остеосинтеза. Изобретение обеспечивает достаточную компрессию в области перелома, жесткую фиксацию конструкции и умеренную дозированную компрессию. Устройство включает 3 спицы. Проксимальные концы спиц снабжены компрессирующим узлом, состоящим из опорной шайбы, сжимающейся пружины, болтиков и шайбы с тремя отверстиями для фиксации спиц, расположенными в виде треугольника, и с тремя резьбовыми каналами для фиксации болтиками спиц. Дистальный конец спицы выполнен в виде круглой петли. 3 ил.

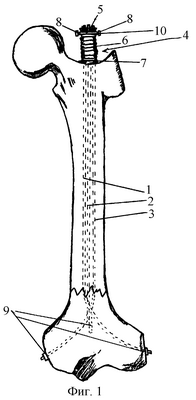

Изобретение относится к медицине, в частности к травматологии и ортопедии, и предназначено для обеспечения достаточной фиксации отломков трубчатых костей с умеренной постоянной компрессией. Известно устройство для остеосинтнза переломов бедренной кости, включающее три спицы (АС СССР №1072858, 1984). Предложено устройство для фиксации отломков трубчатых костей, которое позволяет осуществить достаточную фиксацию отломков трубчатых костей с умеренной постоянной компрессией. На фиг.1 изображено установленное на кости устройство в общем виде; на фиг.2 изображена шайба, вид спереди; на фиг.3 – то же, вид сбоку. Устройство для фиксации отломков трубчатых костей включает три спицы 1, 2, 3. Проксимальные концы спиц 1, 2, 3 снабжены компрессирующим узлом 4, состоящим из опорной шайбы 7, сжимающей пружины 6, болтиков 8 и шайбы 5 с тремя отверстиями 10 для фиксации спиц 1, 2, 3. Отверстия 10 расположены в виде треугольника. По фронтальной поверхности шайбы 5 расположены резьбовые каналы 11 для фиксации болтиками 8 спиц 1, 2, 3. Дистальные концы спиц 1, 2, 3 выполнены в виде круглой петли 9. Устройство используется при закрытых низких косопоперечных переломах. Учитывая анатомическое строение дистального отдела бедра, проводится разрез. Острым и тупым путем обнажают области перелома, отломки выводятся в рану. Через латеральный и медиальный мыщелки по передней поверхности дистального отдела бедра проводятся спицы 1, 2, 3. Их направляют в область большого вертела. Через отдельный разрез длиной до 80 мм в надвертельной области формируется компрессионный узел 4. На спицы 1, 2, 3 надевается опорная шайба 7, сжимающая пружина 6, шайба 5 с отверстиями 10. После достаточной компрессии в области перелома каждая спица фиксируется отдельными болтиками 8. Рана послойно ушивается. Удаление конструкции производится в операционных условиях только через разрез, проводимый в надвертельной области. Данное устройство применяется и при переломах других трубчатых костей.
Формула изобретения
Устройство для фиксации отломков трубчатых костей, включающее три спицы, отличающееся тем, что проксимальные концы спиц снабжены компрессирующим узлом, состоящим из опорной шайбы, сжимающейся пружины, болтиков и шайбы с тремя отверстиями для фиксации спиц, расположенными в виде треугольника, и с тремя резьбовыми каналами для фиксации болтиками спиц, причем дистальный конец спицы выполнен в виде круглой петли.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 15.01.2006
Извещение опубликовано: 10.04.2008 БИ: 10/2008
|
||||||||||||||||||||||||||
