Патент на изобретение №2296405

(54) УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВАНИЯ КАБЕЛЯ

(57) Реферат:

Изобретение относится к области электротехники. Техническим результатом является улучшение энергомичности, уменьшение габаритов и обеспечение возможности проверки целостности проводников. В устройстве для транспортирования кабеля, содержащем катушку в форме цилиндра с двумя торцевыми дисками, с намотанным на цилиндр кабелем, оканчивающимся разъемами, снабженную фиксатором и установленную на раму, а также элементы фиксации разъемов, рама выполнена из стержней, образующих замкнутый контур и охватывающих катушку с кабелем и разъемами. Элемент фиксации рукоятки одного из разъемов выполнен в виде продольного углубления на поверхности цилиндра, совмещенного с вырезом на торцевом диске, а элемент фиксации другого разъема размещен на внутренней стороне элемента рамы параллельно оси вращения катушки. Ось вращения катушки установлена на раму с натягом. 1 з.п. ф-лы, 3 ил.

Изобретение относится к электротехнике.

Известно устройство для транспортирования удлинительного кабеля, содержащее пустотелый барабан с дисками и кабель, намотанный на барабан [1].

Однако данное устройство для транспортирования удлинительного кабеля не может быть использовано оператором в скафандре при работе в открытом космосе, т.к. кабель не имеет разъемов, а само устройство не обладает эргономическими и техническими показателями, необходимыми для обеспечения удобной и безопасной работы.

Известно также взятое в качестве прототипа устройство для транспортирования удлинительного кабеля, содержащее катушку в форме цилиндра с двумя торцевыми дисками, с намотанным на цилиндр кабелем, оканчивающимся разъемами, снабженную фиксатором и установленную на раму, а также элементы фиксации разъемов [2].

Однако недостатком данного устройства является сложность эксплуатации его оператором в скафандре, сложность использования существующих средств фиксации и ориентации устройства по отношению к сматываемому кабелю в невесомости; не способность конструкции обеспечить минимальные габариты при относительно больших допустимых радиусах гиба кабеля; не возможность проверки целостности проводников, входящих в кабель, без его полного сматывания с барабана, относительно не высокий уровень защищенности кабеля от возможного повреждения.

Задачей предлагаемого устройства является улучшение эргономичности, а также обеспечение минимальных габаритов и массы и возможности проверки целостности проводников.

Технический результат достигается тем, что в устройстве для транспортирования кабеля, содержащем катушку в форме цилиндра с двумя торцевыми дисками, с намотанным на цилиндр кабелем, оканчивающимся разъемами, снабженную фиксатором и установленную на раму, а также элементы фиксации разъемов, в отличие от известного, рама выполнена из стержней, образующих замкнутый контур и охватывающих катушку с кабелем и разъемами, элемент фиксации рукоятки одного из разъемов выполнен в виде продольного углубления на поверхности цилиндра, совмещенного с вырезом на торцевом диске, а элемент фиксации другого разъема размещен на внутренней стороне элемента рамы параллельно оси вращения катушки, ось вращения катушки установлена на раму с натягом.

При этом раму предлагается выполнить из стержней, размещенных в двух плоскостях, параллельных друг другу, а также продольной оси катушки, образующих два замкнутых контура и охватывающих катушку с кабелем и разъемами, замкнутые контуры соединены двумя параллельными стержнями, охватывающими катушку с кабелем и разъемами и лежащими в плоскости, перпендикулярной к вышеперечисленным плоскостям и проходящей через ось вращения катушки.

Для обеспечения минимальных габаритов количество слоев намотки кабеля должно быть четным. Каждый виток кабеля связан с предыдущим хлопчато-бумажными нитками.

Улучшение эргономичности достигается за счет обеспечения удобной работы оператора в скафандре; свободной фиксации существующими средствами, прогнозируемого местоположения устройства в условиях невесомости при сматывании кабеля. При этом обеспечивается также возможность проверки целостности проводников, входящих в кабель, без его сматывания с барабана, сохранности кабеля и концевых разъемов при транспортировании на околоземную орбиту, не снижая при этом возможностей по контролю и корректировке процесса сматывания кабеля.

Суть изобретения поясняется фиг.1-3, на которых приведены:

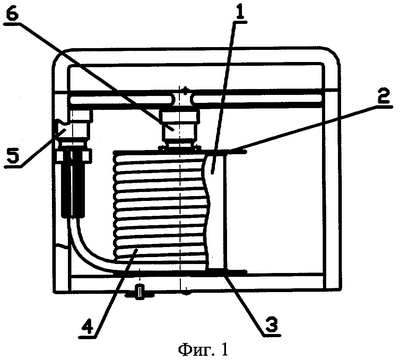

на фиг.1 – вид на устройство сверху;

на фиг.2 – главный вид;

на фиг.3 – вид на устройство слева.

Устройство для транспортирования кабеля содержит катушку, выполненную в форме цилиндра 1 с двумя торцевыми дисками 2 и 3, с намотанным на цилиндр кабелем 4, оканчивающимся разъемами 5 и 6, снабженную фиксатором 7 и установленную на раму 8, а также элементы фиксации разъемов 9 и 10.

Рама выполнена из стержней, образующих замкнутый контур и охватывающих катушку с кабелем и разъемами, элемент фиксации рукоятки одного из разъемов выполнен в виде продольного углубления 9 на поверхности цилиндра 1, совмещенного с вырезом на торцевом диске 2, а элемент фиксации 10 другого разъема размещен на внутренней стороне элемента рамы параллельно оси вращения катушки 11, ось вращения катушки установлена на раму 8 с натягом.

Часть входящих в раму стержней размещена в двух плоскостях, параллельных друг другу, а также продольной оси вращения катушки 11, образующих два замкнутых контура и охватывающих катушку с кабелем и разъемами, замкнутые контуры соединены двумя параллельными стержнями 12 и 13, охватывающими катушку с кабелем и разъемами и лежащими в плоскости, перпендикулярной к вышеперечисленным плоскостям и проходящей через ось вращения катушки 11.

Устройство работает следующим образом. Перед размоткой кабеля освобождается разъем 5 (удаляется защитная крышка), размещенный на внутренней поверхности рамы 8, и пропускается внутрь одного из замкнутых контуров, выполняющих, в данном случае, роль фильеры и позволяющих ограничить зону выхода кабеля и сделать предсказуемым положение устройства относительно кабеля. Далее, разъем 5 стыкуется к источнику (потребителю), барабан с кабелем освобождается переводом фиксатора 7 в положение «Открыто», и, вращая барабан, производят размотку кабеля. Размотка производится с некоторым усилием, необходимым для преодоления силы трения между осью 11 и стержнями 12 и 13, а также для разрыва хлопчато-бумажных нитей, которыми связаны витки кабеля для предотвращения непроизвольного распускания бухты кабеля. После полной размотки кабеля из продольного углубления 9 извлекается разъем 6 (удаляется защитная крышка) и стыкуется к потребителю (источнику).

Компоновка устройства дает возможность доступа оператора в скафандре к внешнему слою намотки кабеля практически с любого направления, лежащего в плоскости вращения катушки. Геометрия поперечного сечения стержней, входящих в раму, позволяет фиксировать устройство для транспортирования кабеля любыми штатными средствами фиксации, а сама рама 8 исполняет роль ограждения, обеспечивающего сохранность кабеля. При необходимости, на любом этапе транспортирования может быть проведена проверка целостности проводников, входящих в кабель, для чего необходимо освободить разъем 5, размещенный на внутренней поверхности рамы 8, снять защитные крышки с разъемов 5, 6 и подсоединить к ним аппаратуру для проверки.

Литература

1. Авторское свидетельство СССР №1246220, МПК6: H 02 G 11/02, 1986.

2. Патент RU №2077101, МПК6: H 02 G 11/02, 10.04.97. – Прототип.

Формула изобретения

1. Устройство для транспортирования кабеля, содержащее катушку в форме цилиндра с двумя торцевыми дисками, с намотанным на цилиндр кабелем, оканчивающимся разъемами, снабженную фиксатором и установленную на раму, а также элементы фиксации разъемов, отличающееся тем, что рама выполнена из стержней, образующих замкнутый контур и охватывающих катушку с кабелем и разъемами, элемент фиксации рукоятки одного из разъемов выполнен в виде продольного углубления на поверхности цилиндра, совмещенного с вырезом на торцевом диске, а элемент фиксации другого разъема размещен на внутренней стороне элемента рамы параллельно оси вращения катушки, ось вращения катушки установлена на раму с натягом.

2. Устройство для транспортирования кабеля по п.1, отличающееся тем, что в нем рама выполнена из стержней, размещенных в двух плоскостях, параллельных друг другу, а также продольной оси катушки, образующих два замкнутых контура и охватывающих проекцию катушки с кабелем и разъемами, замкнутые контуры соединены двумя параллельными стержнями, охватывающими катушку с кабелем и разъемами и лежащими в плоскости, перпендикулярной выше перечисленным плоскостям и проходящей через ось вращения катушки.
