Патент на изобретение №2295859
|
||||||||||||||||||||||||||
(54) НАСТОРАЖИВАЮЩЕЕ УСТРОЙСТВО ДАВЯЩЕГО КАПКАНА
(57) Реферат:
Настораживающее устройство давящего капкана предназначено для отлова пушного зверя и позволяет повысить удобство и безопасность в эксплуатации. Сторожок выполнен в виде пластины с отогнутыми зацепами и соединен с рамкой капкана проволочной серьгой. Один из зацепов выполнен в виде скоса, второй – П-образным и размещен в пазу хомута. Насторожка выполнена в виде хомута с двумя проволочными усами, направленными в створ капкана под острым углом к его вертикальной оси. Отверстие для крепления проволочной серьги смещено по отношению к зацепу. 4 ил.
Изобретение относится к вопросам охотничьего хозяйства и звероловства и может быть применено для отлова пушных зверей. Известен давящий капкан для животных, содержащий основание с образующими замкнутый контур прямолинейными и криволинейными участками с петлей между ними, с которой соединен давок, пружину и двуплечую насторожку. Для повышения эффективности и удобства эксплуатации давок и пружина выполнены V-образной формы, а двуплечая насторожка установлена с возможностью перемещения по прямолинейному участку основания (см. а.с. №1498448, кл. А 01 М 23/24, 1989). К недостаткам конструкции следует отнести недостаток жесткости настораживающего устройства. Кроме того, руки устанавливающего капкан находятся в зоне действия дуг капкана (опасной зоне). Наиболее близким аналогом заявленного настораживающего устройства давящего капкана является настораживающее устройство давящего капкана, содержащее размещенные на рамке капкана сторожок, выполненный в виде пластины с отогнутыми зацепами, насторожку, имеющую хомут с пазом и двумя проволочными усами, направленными в створ капкана под острым углом к его вертикальной оси (см. патент США №4406082, кл. А 01 М 23/26, 1983). К недостатку следует отнести большое усилие расстораживания капкана. Технический результат предлагаемого изобретения является повышение эффективности отлова, снижение жесткости настораживающего устройства, удобство и безопасность в эксплуатации. Указанный технический результат достигается тем, что в известном настораживающем устройстве давящего капкана, содержащем размещенные на рамке капкана сторожок, выполненный в виде пластины с отогнутыми зацепами, насторожку, имеющую хомут с пазом и двумя проволочными усами, направленными в створ капкана под острым углом к его вертикальной оси, согласно изобретению сторожок соединен с рамкой капкана проволочной серьгой, один из его зацепов выполнен в виде скоса, а второй – П-образным, при этом П-образный зацеп размещен в пазу хомута, а отверстие для крепления проволочной серьги смещено по отношению к зацепу, выполненному в виде скоса, для уменьшения усилия растораживания капкана. Предложенное устройство поясняется чертежами, где на фиг.1 изображен общий вид капкана; на фиг.2 – взаимодействие сторожка и насторожки во взведенном состоянии; на фиг.3 – узел крепления проволочной серьги (вид сверху); на фиг.4 – разрез по А-А, фиг.2. Устройство (см. фиг.1, 2) содержит сторожок 1, насторожку 2, соединенную с проволочной серьгой 3, размещенной на раме капкана 4. Сторожок 1 выполнен в виде пластины с отогнутыми зацепами, один из которых имеет скос, а второй – П-образный зацеп, причем сторожок 1 соединен с рамкой капкана 4 проволочной серьгой 3. Насторожка 2 выполнена в виде хомутка с двумя проволочными усиками 5 и снабжена дополнительным пазом для захода П-образного зацепа сторожка 1. Для взведения капкана последний снабжен пружинами 6 с предохранителями 7. Устройство работает следующим образом. При настораживании (взведении) капкана сторожок 1 своими зацепами удерживает рамки капкана 4 за счет вхождения отгиба в паз насторожки 2. Зверь (не показан) толкает усики 5 насторожки 2. Насторожка 2 сталкивает П-образный зацеп сторожка 1 с рамки капкана 4 и под действием пружин 6 сторожок 1 поворачивается и благодаря скосу на втором зацепе сторожка 1 рамки 4 расходятся, зверь оказывается между рамками 4, а пружины 6 сжимают рамки капкана 4, давя зверя. Смещение отверстия для крепления проволочной серьги 3 позволяет (см. фиг.3) уменьшить в
Формула изобретения
Настораживающее устройство давящего капкана, содержащее размещенные на рамке капкана сторожок, выполненный в виде пластины с отогнутыми зацепами, насторожку, имеющую хомут с пазом и двумя проволочными усами, направленными в створ капкана под острым углом к его вертикальной оси, отличающееся тем, что сторожок соединен с рамкой капкана проволочной серьгой, один из его зацепов выполнен в виде скоса, а второй – П-образным, при этом П-образный зацеп размещен в пазу хомута, а отверстие для крепления проволочной серьги смещено по отношению к зацепу, выполненному в виде скоса, для уменьшения усилия расстораживания капкана.

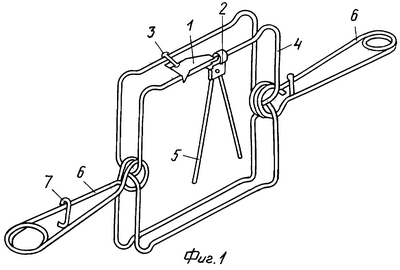

РИСУНКИ
|
||||||||||||||||||||||||||
раз усилия расстораживания по сравнению с прямым зацепом капкана «канибер».
