Патент на изобретение №2295857

(54) СПОСОБ И МЕХАНИЗИРОВАННОЕ УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ МОЛОДНЯКА ПТИЦЫ ПО ПОЛУ

(57) Реферат:

Способ включает разделение по полу в возрасте 12…14 часов. Воздействуют полем инфракрасного излучения в течение 3…5 мин мощностью 250 Вт на фоне электромагнитного поля надтональной частоты 110 кГц коронного разряда со скважностью 0,5%. Устройство содержит поворотную платформу с окнами и склизами и подвесные арки с функциональными модулями в виде облучателей с экранирующей сеткой. Каждый функциональный модуль содержит ИК-лампу и электрогазоразрядную лампу, запитанную через резонатор от генератора надтональной частоты. Увеличивается производительность и точность разделения молодняка птицы по полу. 2 н.п. ф-лы, 2 табл., 2 ил.

Предлагаемое изобретение относится к птицеводству и может быть использовано для разделения молодняка птицы по полу.

Известные способы разделения молодняка птицы по полу путем визуального осмотра клоаки с последующей сортировкой [1] имеют низкую производительность и травмируют молодняк.

Существует способ (АС №291692) [2] разделения молодняка птицы по ориентации их в поле инфракрасного излучения. Недостатком данного способа является малый процент точности (65%) разделения молодняка птицы по полу.

Целью изобретения является увеличение производительности и точности разделения молодняка птицы по полу в поле инфракрасного излучения на фоне звука коронного разряда с использованием механизированного устройства.

С использованием трехфакторного активного планирования эксперимента проведены исследования, причем критерием оптимизации являлся процент разделения молодняка птицы по полу, а варьируемыми параметрами служили: напряжение на ИК-лампе (170…220 В), возраст цыплят (11…15 ч), высота подвеса облучателя (0,5…0,8 м), скважность коронного разряда (0,33…0,67%).

Результаты экспериментальных исследований процесса разделения молодняка птицы по полу с использованием разработанного устройства представлены в табл.1, 2.

2. Матрица планирования эксперимента по изучению эффекта разделения молодняка птицы по полу в возрасте 12…14 часов от варьируемых параметров
№	Варьируемые параметры			Критерий оптимизации
	X1	X2	Х3	Y
	U, B	hик, м	, %	П, %
1	220,0	0,80	0,67	90,0
2	220,0	0,50	0,33	85,0
3	120,0	0,50	0,33	80,0
4	120,0	0,80	0,67	84,0
5	170,0	0,65	0,50	88,0
6	120,0	0,65	0,50	82,0
7	220,0	0,65	0,50	92,0
8	170,0	0,65	0,50	88,0
9	170,0	0,65	0,50	86,0
10	170,0	0,50	0,33	85,0
11	170,0	0,80	0,67	89,0
12	Контрольный вариант (по способу АС 291692)			65%
Примечание. Р – процент разделения молодняка птицы по полу, %; U – напряжение на ИК-лампе, В; hик – высота подвеса функционального модуля, м; – скважность коронного разряда, %.

Получив эмпирические выражения моделей разделения молодняка птицы по полу в зависимости от возраста цыплят, напряжения на ИК-лампе, высоты подвеса функционального модуля, скважности коронного разряда и исследовав их на экстремум, определили следующие оптимальные технологические режимы воздействия:

– мощность инфракрасной лампы (ИКЗК 220-250)-250 Вт;

– мощность электрогазоразрядной лампы – 5…8 Вт;

– продолжительность воздействия электромагнитных излучений – 3…5 мин;

– напряженность электрического поля – 0,9…1 кВ/м;

– частота электромагнитного поля – 110 кГц;

– скважность коронного разряда – 0,5%;

– напряжение на ИК-лампе – 200…220 В;

– высота подвеса облучателя – 0,5…0,65 м;

– скорость вращения платформы – 4…7 мин^-1.

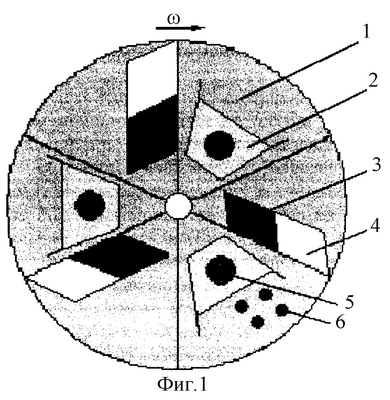

На фиг.1 изображено механизированное устройство для разделения молодняка птицы по полу.

На фиг.2 изображен функциональный модуль.

Устройство состоит из поворотной платформы 1, арки 2, склизов 3, 4 соответственно для особей женского и мужского пола, функционального модуля 5, состоящего из патрона облучателя 7, резонатора 8, патрона ИК-лампы 9, электрогазоразрядной лампы 10, корпуса отражателя 11, лампы ИКЗК 220-250 12, экранирующей сетки 13.

Над вращающейся платформой 1 с окнами подвешены три арки 2, расположенные по радиусу и сдвинутые относительно друг друга под углом 120°.

Внутри каждой арки 2 с регулируемой высотой подвеса установлен функциональный модуль 5, 7, 11. Основные его блоки – ИК-лампа 9, 12, электрогазоразрядная лампа УФ-излучения области “С” 10, подключенная через резонатор 8 к генератору надтональной частоты, экранирующая сетка 13 и отражатель 11. Между экранирующей сеткой 13 и газоразрядной лампой 10 происходит коронный разряд. Величина тока его и скважность коронирования регулируются. Резонатор 8 вмонтирован в функциональный модуль 5, источник энергии надтональной частоты расположен в специальном щите управления. Платформа 1 приводится в движение от электрического двигателя через редуктор. Она разделена на три секции. Каждая из них состоит из подарочной плоскости и двух окон, под каждым из которых, по направлению вращения платформы, есть склизы 3, 4 для выгрузки женских и мужских особей молодняка птицы 6.

Установлено, что лучи оптического диапазона рефлекторно влияют через зрительный нерв, головной мозг и гипофиз на половые железы женских особей молодняка. На этой основе у особей женского поля в возрасте 12…14 часов проявляется реакция организма, зависящая от спектрального состава излучения. Решающее значение имеет не столько сила источника энергии, сколько продолжительность воздействия потока красных и оранжевых лучей (759 нм – красный, 650 нм – оранжевый), стимулирующих половые железы. Эффект от воздействия наступает через 2…5 мин.

Сам процесс разделения происходит следующим образом. Цыплят 6 выгружают на приемную секцию вращающейся платформы 1 с предварительно включенными функциональными модулями 5. У женских особей проявляется особая реакция и они устремляются к потоку ИК-излучения (лампа ИКЗК 220-250 12) на фоне звука коронного разряда, мужские – остаются на месте. Во время вращения платформы цыплята, постепенно по мере появления щели, выпадают на склизы 3, 4 через окна на платформе 1.

Женские особи выпадают через окна под арками, мужские – на расположенные по периферии платформы.

После сортировки цыплята в коробках направляются на дальнейшие операции, предусмотренные технологической линией.

Источники информации

1. Отрыганьев Г.К., Хмыров В.А., Колобов Г.М. Инкубация, М.: Колос, с.234-237.

2. АС №291692, кл. А 01 К 45/00, 01.01.1971.

Формула изобретения

1. Способ разделения молодняка птицы по полу в возрасте 12-14 ч, отличающийся тем, что воздействие полем инфракрасного излучения в течение 3-5 мин мощностью 250 Вт происходит на фоне электромагнитного поля надтональной частоты 110 кГц и коренного разряда со скважностью 0,5%.

2. Механизированное устройство для разделения молодняка птицы по полу, отличающееся тем, что содержит поворотную платформу с окнами и склизами и подвесные арки с функциональными модулями в виде облучателей с экранирующей сеткой, каждый из которых содержит ИК-лампу и электрогазоразрядную лампу, запитанную через резонатор от генератора надтональной частоты.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 02.10.2007

Извещение опубликовано: 20.05.2009 БИ: 14/2009
