Патент на изобретение №2295689

(54) УСТРОЙСТВО ДЛЯ ЗАПУСКА РАКЕТ

(57) Реферат:

Изобретение относится к ракетной технике. Устройство для запуска ракет содержит проточную пусковую трубу, связанную с носителем, и кольцевую каверну, выполненную на внутренней поверхности трубы у ее заднего торца. Кольцевая каверна заполнена водой. Вода находится в оболочке, выполненной из легко разрушаемого газовой струей материала, например полиэтилена. За счет взаимодействия газовой струи с водой происходит снижение газодинамического воздействия на носитель при старте ракеты. 3 ил.

Изобретение относится к ракетной технике и может быть использовано для запуска ракет из проточных пусковых труб.

Известно устройство для запуска противотанковых управляемых ракет (см. Карпенко А.В. Российское ракетное оружие 1943-1993 гг. Справочник. – СПб.: ПИКА, 1993. – стр.75, БмП с ПТУР ЗМ14 “Малютка”), содержащее открытую направляющую для запуска ракет, связанную с носителем.

В данном устройстве недостаточны условия для обеспечения надежной эксплуатации ракет при транспортировке, т.к. ракета находится вне автономного контейнера (трубы).

Известно также устройство для запуска ракет (см. патент РФ №2114369, М. кл. F 41 F 3/04, 1998 г.), содержащее проточную пусковую трубу, связанную с носителем, и кольцевую каверну, выполненную на внутренней поверхности трубы у ее заднего торца.

Данное устройство обеспечивает надежную эксплуатацию ракет при транспортировке. Однако наблюдается газодинамическое воздействие на носитель при старте ракет.

Целью изобретения является снижение газодинамического воздействия на носитель при старте ракет.

Указанная цель достигается тем, что в устройстве для запуска ракет, содержащем проточную пусковую трубу, связанную с носителем, и кольцевую каверну, выполненную на внутренней поверхности трубы у ее заднего торца, кольцевая каверна заполнена водой, причем вода расположена в оболочке, выполненной из легко разрушаемого газовой струей материала, например полиэтилена.

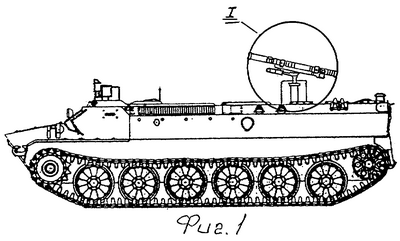

На фиг.1 изображено устройство для запуска ракет, общий вид; на фиг.2 – вид I на фиг.1 в разрезе; на фиг.3 – сечение А-А на фиг.2.

Устройство для запуска ракет содержит проточную пусковую трубу 1, связанную с носителем 2, и кольцевую каверну 3, выполненную на внутренней поверхности трубы 1 у ее заднего торца 4. Кольцевая каверна 3 заполнена водой 5. Причем вода расположена в оболочке 6, выполненной из легко разрушаемого газовой струей материала, например полиэтилена.

Устройство работает следующим образом.

При запуске двигателя ракеты 5 и ее старте истекающая из двигателя газовая струя и движущаяся впереди нее пусковая ударная волна заполняют проточную пусковую трубу 1. Пусковая ударная волна и газовая струя, проходя по пусковой трубе 1, разрушают оболочку 6. При этом вода 5 взаимодействует с газовой струей, осуществляя ее гашение.

Таким образом, эффективность изобретения заключается в снижении газодинамического воздействия истекающей струи на носитель за счет ее взаимодействия с водой, расположенной в пусковой трубе.

Формула изобретения

Устройство для запуска ракет, содержащее проточную пусковую трубу, связанную с носителем, и кольцевую каверну, выполненную на внутренней поверхности трубы у ее заднего торца, отличающееся тем, что кольцевая каверна заполнена водой, причем вода расположена в оболочке, выполненной из легко разрушаемого газовой струей материала, например, полиэтилена.

РИСУНКИ
