Патент на изобретение №2295555

(54) ОБЛЕГЧЕННЫЙ ТАМПОНАЖНЫЙ МАТЕРИАЛ

(57) Реферат:

Изобретение относится к составу облегченного тампонажного материала и может найти применение при строительстве и креплении нефтяных, газовых и других скважин. В облегченном тампонажном материале, включающем портландцементный клинкер, гипс и облегчающую добавку, содержащую микрокремнезем, суперпластификатор С-3, воздухововлекающий реагент, облегчающая добавка содержит в качестве водухововлекающего реагента абиетат натрия при соотношении микрокремнезема, абиетата натрия и суперпластификатора С-3 100:0,05:4-100:0,8:2 при следующем соотношении компонентов облегченного тампонажного материала, мас.%.: портландцементный клинкер 69-84, гипс 1-6, указанная облегчающая добавка 10-30. 2 табл.

Изобретение относится к составу облегченного тампонажного материала и может найти применение при строительстве и креплении нефтяных, газовых и других скважин.

Известен облегченный тампонажный раствор для крепления скважин, содержащий портландцемент, микросферы, микрокремнезем, суперпластификатор и воду (см. патент Франции №2770517, опубликованный 07.05.1999).

Известен также тампонажный материал содержащий вспученный вермикулит фракций до 1,25 и 1,25-3 мм в соотношении 1:10-10:1 1-5%, хлористый натрий 0-4%, суперпластификатор 0-1,5%, портландцемент остальное (см. патент России №2148703, опубл. 10.05.2000).

Наиболее близким из аналогов является тампонажный материал для крепления нефтяных, газовых и других скважин, содержащий портландцементный клинкер, гипс и облегчающую добавку, содержащую микрокремнезем, суперпластификатор С-3, воздухововлекающий реагент – СДО (см. патент России №2123984, опубл. 27.12.1998).

Целью настоящего изобретения являются: повышение водонепроницаемости, коррозионной стойкости, седиментационной устойчивости, стабилизация плотности, улучшение адгезионных свойств и долговечности цементной изоляции скважин.

Поставленная цель достигается за счет того, что в облегченном тампонажном материале, включающем портландцементный клинкер, гипс и облегчающую добавку, содержащую микрокремнезем, суперпластификатор С-3, воздухововлекающий реагент, облегчающая добавка содержит в качестве водухововлекающего реагента абиетат натрия при соотношении микрокремнезема, абиетата натрия и суперпластификатора С-3 100:0,05:4-100:0,8:2 при следующем. соотношении компонентов облегченного тампонажного материала, мас.ч.:

Пример осуществления изобретения.

Для приготовления тампонажного материала используют портландцементный клинкер, природный гипсовый камень, микрокремнезем марок МК85 или МК65, абиетат натрия в виде смолы нейтрализованной воздухововлекающей – СНВ по ТУ 81-05-75-74 или его зарубежного аналога UfaCem, суперпластификатор С-3 по ТУ 6-14-625-80. Портландцементный клинкер и гипсовый камень измельчают до дисперсности, характеризуемой остатком на сите №008 20-25%, затем добавляют предварительно перемешанную с сухом виде смесь микрокремнезема, СНВ и С-3 в указанных соотношениях и измельчают весь материал до дисперсности, характеризуемой остатком на сите №008 8-12%. Полученный тампонажный материал перемешивают с водой в соотношении тампонажный материал:вода от 1:0,5 до 1:0,7 перед началом цементирования скважин.

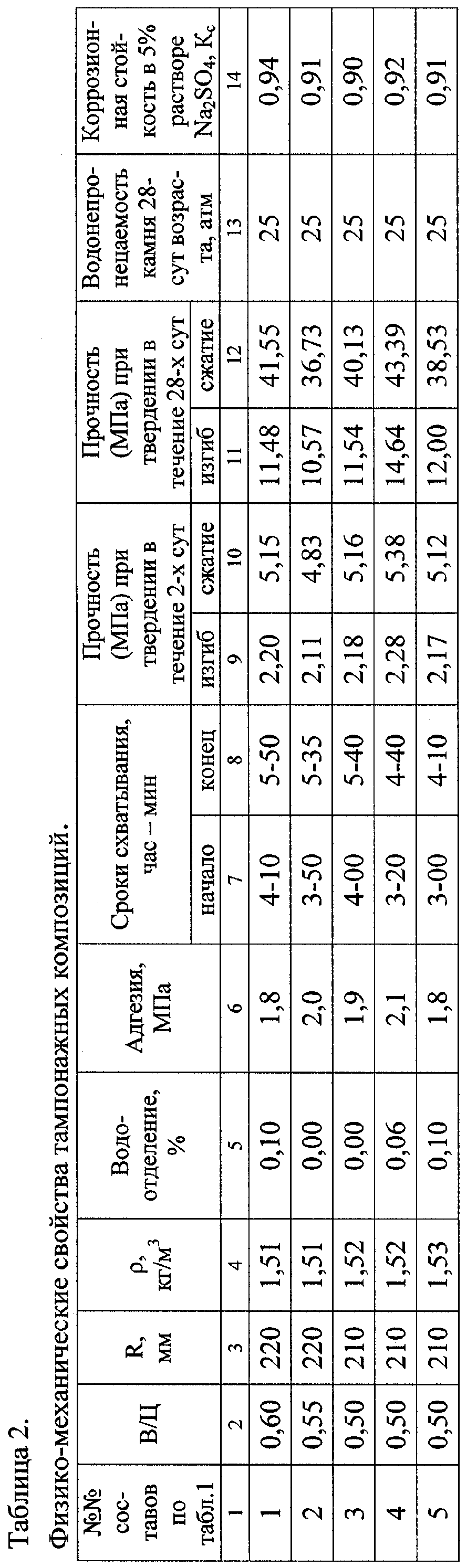

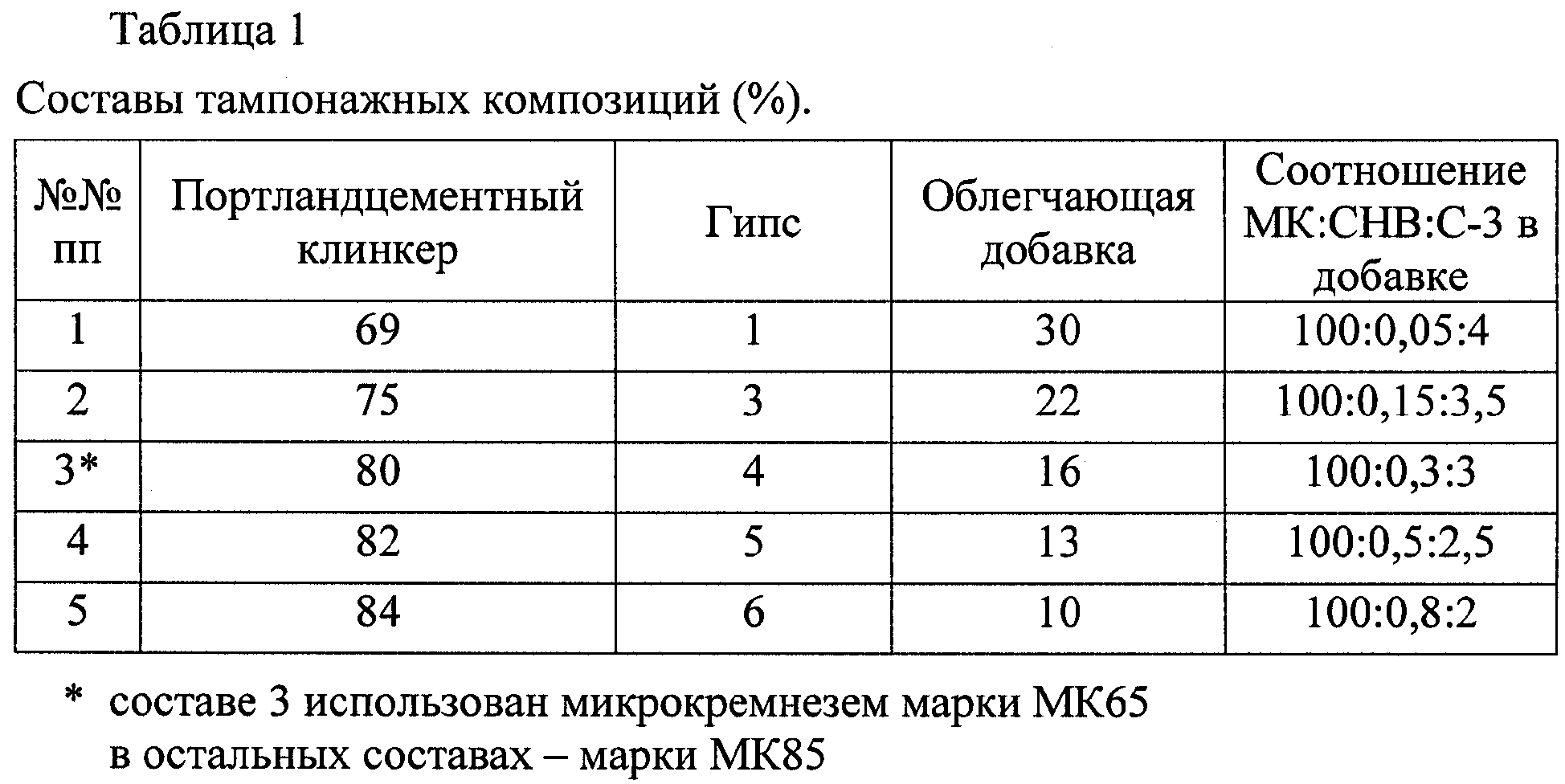

Сочетание указанных компонентов в составе облегчающей добавки эффективно только при использовании в качестве воздухововлекающего реагента абиетата натрия, т.к. в этом случае обеспечивается стабилизация плотности, повышение седиментационной устойчивости и улучшение адгезионных свойств. Составы тампонажных материалов и их свойства приведены в табл.1 и 2.

Как следует из таблиц, полученный по изобретению тампонажный материал имеет высокую коррозионную стойкость, водонепронецаемость и соответственно долговечность.

Формула изобретения

Облегченный тампонажный материал, включающий портландцементный клинкер, гипс и облегчающую добавку, содержащую микрокремнезем, суперпластификатор С-3, воздухововлекающий реагент, отличающийся тем, что облегчающая добавка содержит в качестве воздухововлекающего реагента абиетат натрия при соотношении микрокремнезема, абиетата натрия и суперпластификатора С-3 100:0,05:4-100:0,8:2 при следующем соотношении компонентов облегченного тампонажного материала, мас.%:

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 16.12.2007

Извещение опубликовано: 27.07.2009 БИ: 21/2009

NF4A – Восстановление действия патента СССР или патента Российской Федерации на изобретение

Дата, с которой действие патента восстановлено: 27.11.2009

Извещение опубликовано: 27.11.2009 БИ: 33/2009
