Патент на изобретение №2295070

(54) ВИБРООПОРА КОЧЕТОВЫХ

(57) Реферат:

Изобретение относится к машиностроению и может быть использовано для виброизоляции как технологического оборудования, например станков, приборов и аппаратуры, так и для виброизоляции отдельных узлов мобильных машин, например в качестве подвесок двигателей, шасси и других узлов. Виброопора содержит корпус и упругий элемент из эластомера. Корпус выполнен в виде нижнего фланца в форме ромба со скругленными углами при вершинах, жестко связанного со втулкой, ось которой совпадает с точкой пересечения диагоналей ромба и выполненной в виде цилиндрического кольца, связанного с буртиком, плоскость которого перпендикулярна оси цилиндрического кольца. Во втулке жестко закреплен эластомер в виде цилиндрического диска. В нижнем фланце расположены крепежные отверстия, а в эластомере жестко установлен крепежный элемент в виде шестигранной призмы с резьбовым отверстием внутри. Отношение высоты виброизолятора h к диаметру D опорной поверхности цилиндрического диска эластомера находится в оптимальном соотношении величин: h/D=0,45…1,55. Технический результат – повышение эффективности виброизоляции в резонансном режиме и упрощение конструкции и монтажа. 1 з.п. ф-лы, 1 ил.

Изобретение относится к машиностроению и может быть использовано для виброизоляции как технологического оборудования, например станков, приборов и аппаратуры, так и для виброизоляции отдельных узлов мобильных машин, например в качестве подвесок двигателей, шасси и других узлов.

Наиболее близким техническим решением к заявляемому объекту является виброизолятор по авторскому свидетельству СССР №1737181 F 16 F 1/30, содержащий упругий элемент, один торец которого опирается на корпус, а другой взаимодействует с виброизолируемым объектом.

Недостатком известного устройства является сложность крепления его к корпусу и виброизолируемому узлу, а также недостаточная эффективность на резонансе из-за отсутствия равночастотности эластомера.

Технический результат – повышение эффективности виброизоляции в резонансном режиме и упрощение конструкции и монтажа.

Это достигается тем, что в виброопоре, содержащей корпус и упругий элемент из эластомера, корпус выполнен в виде нижнего фланца в форме ромба со скругленными углами при вершинах, жестко связанного со втулкой, ось которой совпадает с точкой пересечения диагоналей ромба и выполненной в виде цилиндрического кольца, связанного с буртиком, плоскость которого перпендикулярна оси цилиндрического кольца, а во втулке жестко закреплен эластомер в виде цилиндрического диска, причем в нижнем фланце расположены крепежные отверстия, а в эластомере жестко установлен крепежный элемент в виде шестигранной призмы с резьбовым отверстием внутри, а отношение высоты виброизолятора h к диаметру D опорной поверхности цилиндрического диска эластомера находится в оптимальном соотношении величин: h/D=0,45…1,55.

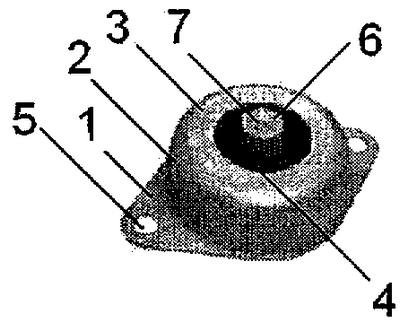

На чертеже представлен общий вид виброопоры.

Виброопора содержит корпус, который выполнен в виде нижнего фланца 1 в форме ромба со скругленными углами при вершинах, жестко связанного со втулкой 2, ось которой совпадает с точкой пересечения диагоналей ромба и выполненной в виде цилиндрического кольца, связанного с буртиком 3, плоскость которого перпендикулярна оси цилиндрического кольца, а во втулке жестко закреплен эластомер 4 в виде цилиндрического диска, причем в нижнем фланце расположены крепежные отверстия 5, а в эластомере жестко установлен крепежный элемент в виде шестигранной призмы 6 с резьбовым отверстием 7 внутри. Отношение высоты виброизолятора h к диаметру D опорной поверхности цилиндрического диска эластомера находится в оптимальном соотношении величин: h/D=0,45…1,55.

Виброопора из эластомера работает следующим образом.

При колебаниях виброизолируемого объекта, например двигателя мобильной машины (на чертеже не показано), упругий элемент 4 воспринимает вертикальные нагрузки, ослабляя тем самым динамическое воздействие на шасси автомобиля. Горизонтальные колебания гасятся за счет нестесненного расположения упругого элемента, что дает ему определенную степень свободы колебаний в горизонтальной плоскости. Выполнение профиля боковых поверхностей эластомера гиперболическим в виде бруса равного сопротивления, имеющего постоянную жесткость в осевом и поперечном направлениях, позволяет обеспечить равнопрочность, равночастотность и экономичность резины (эластомера).

Формула изобретения

1. Виброопора, содержащая корпус и упругий элемент из эластомера, отличающаяся тем, что корпус выполнен в виде нижнего фланца в форме ромба со скругленными углами при вершинах, жестко связанного со втулкой, ось которой совпадает с точкой пересечения диагоналей ромба и выполненной в виде цилиндрического кольца, связанного с буртиком, плоскость которого перпендикулярна оси цилиндрического кольца, а во втулке жестко закреплен эластомер в виде цилиндрического диска, причем в нижнем фланце расположены крепежные отверстия, а в эластомере жестко установлен крепежный элемент в виде шестигранной призмы с резьбовым отверстием внутри.

2. Виброопора по п.1, отличающаяся тем, что отношение высоты h виброизолятора к диаметру D опорной поверхности цилиндрического диска эластомера находится в оптимальном соотношении величин h/D=0,45…1,55.

РИСУНКИ
