Патент на изобретение №2294842

(54) ШАРИКОВАЯ АВТОРУЧКА

(57) Реферат:

Шариковая авторучка, содержащая стержень с пишущим узлом на одном его конце и пастой в стержне, отверстия в торцах гильз для вывода из корпуса наконечника с шариком и сообщения конца стержня с пастой с атмосферой в торце другой гильзы, длина осевых отверстий гильз корпуса в сборе равна длине длинного стандартного стержня до наконечника, при этом наружная поверхность одной гильзы ее имеет выпуклую форму переменных диаметров по длине, вторая – переменно-вогнутую форму. Использование данного изобретения обеспечивает наиболее удобное и комфортное использование шариковой ручки. 2 з.п. ф-лы, 3 ил.

Изобретение относится к канцелярским пишущим принадлежностям.

Известны и широко используются в бытовой и производственной деятельности шариковые авторучки, например описанные в а.с. СССР №1733266, 2022798 В 43 К 7/00 за 1992 и 1994 годы соответственно с навитым из упругой проволоки корпусом с образованием при этом скобы карманодержателя и упора для стержня.

Удобство в пользовании шариковой авторучкой по патентам РФ №1785512 и 1818252, В 43 К 7/00 за 1992 г. и 1993 г. достигается возможностью применения разноцветных пишущих стержней за счет наклонного расположения их в корпусе первой и за счет применения стержней разной длины в криволинейном корпусе второй с эксцентричным расположением канавки для стержня и упора его в выступы ее стенок.

В способе пользования авторучкой по а.с. №1733266 удобство достигается за счет отведения в сторону от оси корпуса конца скобы карманодержателя для установки стержня в корпус и фиксации его в нем концом скобы после возвращения ее в исходное положение силами упругости проволоки.

Удобство пользования авторучкой по способу сборки авторучек, описанному в а.с. №1708650 В 43 К 7/00 за 1992 год, достигается облегчением установки пишущего стержня в паз корпуса с облегчением замены его и визуальным контролем уровня расхода пасты в стержне.

Наиболее близким к заявляемой шариковой авторучке и способу использования ее по технической сути является шариковая авторучка по патенту РФ №2051803, В 43 К 7/00, 24/00 за 1996 г. Эта авторучка состоит из корпуса с резьбовым соединением двух гильз, пишущим стержнем и отверстиями в торцах гильз для наконечника стержня в одной и для сообщения полости стержня с атмосферой в другой. При этом торец пишущего узла упирается в торец одной, а конец стержня в торец другой гильзы для фиксирования его от осевых перемещений в корпусе. Для обеспечения использования короткого стержня в комплекте этой ручки имеется опорная вставка с полостями разной длины на ее концах. Для установки короткого стержня опорную вставку устанавливают в одну из гильз с размещением конца трубки с пастой в короткой полости вставки, при этом с торцом гильзы контактирует второй конец вставки.

Недостатком известных шариковых ручек является частичное усовершенствование их конструкции для решения частных задач. Например, авторучка по патенту 2051803 имеет повышенные материало- и трудозатраты изготовления ее из-за увеличенного диаметра корпуса и наличия в компоновке опорной вставки с двумя полостями и перемычки между ними с дополнительным отверстием в ней. В способе пользования этой авторучкой разворачивается на 180° опорная вставка, а корпус ее остается в прежнем положении. Вследствие выполнения гильз с гладкой наружной поверхностью удержание этого корпуса связано с повышенной нагрузкой мышц кисти, что при длительном использовании приводит к усилению усталости пользователя и снижению производительности его труда.

Изобретение решает задачу упрощения конструкции авторучки с одновременным снижением материалоемкости и трудоемкости изготовления ее с облегчением использования и улучшением комфортности при этом.

Технический результат, заключающийся в устранении указанных недостатков в шариковой авторучке, содержащей стержень с пишущим узлом на одном его конце и пастой в стержне в торцах гильз для вывода из корпуса наконечника с шариком и сообщения конца стержня с пастой стержня с атмосферой в торце другой гильзы, достигается тем, что длина осевых отверстий гильз корпуса в сборе равна длине стандартного стержня до наконечника, при этом наружная поверхность одной гильзы ее имеет выпуклую форму переменных диаметров по длине, вторая переменно – вогнутую форму. Поверхность гильз с переменной по длине выпуклостью или вогнутостью выполнена на всей длине каждой из них или на участке от конца с отверстиями в стенке торцов, равном 1/3-1/2 длины гильзы.

Резьбовые концы гильз в сборе корпуса расположены в середине его или со смещением от середины на 1/3-1/4 длины гильзы.

Способ пользования заявляемой шариковой авторучкой, содержащий установку и фиксацию стержня в корпусе с выходом наконечника его с шариком на конце из торцового отверстия гильзы выполняют с периодической перестановкой стержня в корпусе с выводом наконечника из торцового отверстия другой гильзы и последующим разворотом корпуса на 180°.

Стандартный пишущий стержень меньшей длины устанавливают первоначально в гильзу с отверстием в торце ее с диаметром, соответствующим диаметру наконечника пишущего узла, во вторую гильзу устанавливают вставку, изготовленную из исписанного стержня, отрезав от него участок трубки с длиной, равной разнице длин стандартных стержней – длинного и короткого, а при периодической смене концов авторучки в руке пишущего вставку при развороте стержня на 180° переставляют в другую гильзу и после сборки корпуса в новой компоновке разворачивают корпус также на 180°.

Выполнение корпуса с переменной выпуклостью и вогнутостью поверхности гильз его и исключение из комплектации опорной вставки с уменьшением диаметра при уменьшенных материалоемкости и трудоемкости изготовления улучшает комфортность пользования с повышением производительности письма и обеспечивает решение поставленной задачи.

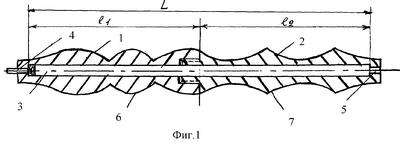

На фиг.1 изображен продольный разрез шариковой авторучки с длинным стандартным стержнем в корпусе из гильз с переменными диаметрами выпуклых и вогнутых поверхностей на всей длине каждой гильзы, на фиг.2 – то же со стержнем и корпусом, развернутым на 180°, на фиг.3 – авторучка с коротким стандартным стержнем и вставкой 8.

Шариковая авторучка на фиг.1 состоит из корпуса с гильзами 1, 2 и стержня 3 с наконечником 4 пишущего узла в торцовом отверстии гильзы 1 и отверстием 5 в торце гильзы 2. Гильза 1 выполнена с переменно-выпуклыми 6, а гильза 2 – переменно-вогнутыми наружными поверхностями 7 их. Резьбовые концы их расположены в середине корпуса – L=1+1.

Используют заявляемую шариковую авторучку следующим образом.

Пример 1

Процесс письма выполняют известным образом, удерживая авторучку за выпуклости 6 гильзы 1, для чего достаточно легкого сжатия их пальцами руки. Это слабое напряжение позволяет выполнять интенсивно письмо длительное время с достаточной для этого комфортностью. При наступлении усталости руки пользователь переставляет стержень 3, разместив наконечник 4 его в отверстие 5 (фиг.1) гильзы 2 и развернув корпус на 180°, продолжает письмо, удерживая авторучку за вогнутости 7 (фиг.2, 3).

Пример 2

Стандартный короткий стержень устанавливают в гильзу, например 2, и отрезают от исписанного стержня участок его трубки с любого конца, отмерив длину отрезка, равную разнице между длинами стандартных короткого и длинного стержня. Затем вставляют этот отрезок в гильзу 1 и собирают корпус. Так как суммарная длина короткого стержня со вставкой 8 равна длинному стержню (фиг.3), короткий надежно фиксируется в корпусе с удерживанием авторучки за вогнутости 7 гильзы 2, а при необходимости стержень можно переставить наконечником 4 в гильзу 1, а вставку 8 – в гильзу 2 и, собрав ручку, продолжить письмо известным образом.

Изобретение относится к канцелярским принадлежностям, преимущественно к пишущим средствам, а именно к конструкции шариковых авторучек.

Формула изобретения

1. Шариковая авторучка, содержащая стержень с пишущим узлом на одном его конце и пастой в стержне, отверстия в торцах гильз для вывода из корпуса наконечника с шариком и сообщения конца стержня с пастой с атмосферой в торце другой гильзы, отличающаяся тем, что длина осевых отверстий гильз корпуса в сборе равна длине длинного стандартного стержня до наконечника, при этом наружная поверхность одной гильзы имеет выпуклую форму переменных диаметров по длине, вторая – переменно-вогнутую форму.

2. Шариковая авторучка по п.1, отличающаяся тем, что поверхность гильз с переменной по длине выпуклостью или вогнутостью выполнена на всей длине каждой из них или на участке от конца с отверстиями в стенке торцов, равном 1/3-1/2 длины гильзы.

3. Шариковая авторучка по п.1, отличающаяся тем, что резьбовые концы гильз в сборе корпуса расположены в середине его или со смещением от середины на 1/3-1/4 длины гильзы.

РИСУНКИ
