Патент на изобретение №2294710

(54) УСТРОЙСТВО ДЛЯ ОСТЕОСИНТЕЗА ПЕРЕЛОМОВ ПРОКСИМАЛЬНОГО КОНЦА ПЛЕЧЕВОЙ КОСТИ

(57) Реферат:

Изобретение относится к медицине, а именно к травматологии и ортопедии. Изобретение обеспечивает создание упругой компрессии между отломками кости при различных видах переломов шейки и головки плечевой кости с уменьшением повреждающего действия на костные ткани. Устройство представляет собой вилку, состоящую из накостной части и зубцов для внедрения в эпифиз кости. Устройство выполнено из круглой пружинящей изогнутой спицы. Накостная часть изогнута в виде восьмерки с образованными отверстиями для винтов. Зубцы загнуты под острым углом к накостной части и по направлению друг к другу. 2 ил.

Изобретение относится к медицинской технике для травматологии и ортопедии и предназначено для хирургического лечения (остеосинтеза) переломов головки и шейки плечевой кости.

Известно устройство для остеосинтеза переломов проксимального конца плечевой кости, представляющее собой накостную пластину с отверстиями и зубцы для внедрения в эпифиз, причем погружаемые половины зубцов выполнены параллельными друг другу и ориентированы под углом 95-140° к оси пластины, а накостные части зубцов разведены в стороны до 30-40° и дугообразно изогнуты по продольному рельефу метафиза /патент RU 2143862 С1, опубликованный 2000.01.10/.

Однако данное устройство имеет ряд недостатков:

– устройство крепится к диафизу 4-мя винтами, что повышает травматичность кости:

– зубцы ориентированы под углом 95-140° к оси пластинки, что может привести к их выходу из кости или сдвигу и ослаблению компрессии между отломками головки плечевой кости.

Задачей изобретения является

– выполнение остеосинтеза различных видов переломов шейки и головки плечевой кости;

– обеспечение упругой компрессии

– снижение повреждающего действия на костные ткани.

Сущность изобретения состоит в том, что устройство для остеосинтеза переломов проксимального конца плечевой кости представляет собой вилку, состоящую из накостной части и зубцов для внедрения в эпифиз кости, причем устройство выполнено из круглой пружинящей изогнутой спицы, при этом накостная часть изогнута в виде восьмерки с образованными отверстиями для винтов, а зубцы загнуты под острым углом к накостной части и по направлению друг к другу.

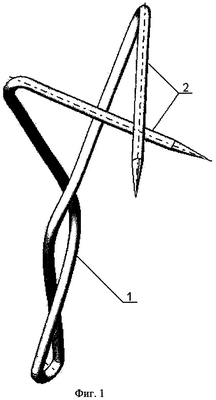

Изобретение представлено на фиг.1 – устройство для остеосинтеза переломов проксимального конца плечевой кости; фиг.2 – устройство на кости.

На фиг.1 обозначено 1 – накостная часть, 2 – зубцы для внедрения в эпифиз, на фиг.2-3 – плечевая кость, 4 – устройство для остеосинтеза переломов проксимального конца плечевой кости, 5 – нижний винт, 6 – верхний винт.

Устройство представляет собой пространственную вилку, состоящую из накостной части и зубцов, внедряемых в эпифиз кости. Устройство выполнено из круглой металлической спицы диаметром 1,8÷2 мм и длиной 250±50 мм. Накостная часть устройства изогнута в виде восьмерки, а отверстия, образованные при этом, служат для вкручивания винтов. Зубцы для внедрения в эпифиз загнуты под острым углом к накостной части устройства.

Устройство работает следующим образом.

Разрезом рассекают мягкие ткани до головки и шейки плечевой кости, отломки сопоставляют. Свободные концы устройства раздвигают для создания компрессии, ориентируют их по направлению предстоящего введения в головку плечевой кости и формируют шилом или сверлом два небольших отверстия, в которые затем вводят концы устройства и вбивают на 2-2,5 см. Затем вкручивают винты, причем первым вкручивают нижний винт 5 для крепления устройства к диафизу по правилам накостного остеосинтеза, вторым – верхний винт 6, позволяющий дополнительно закрепить устройство и создать дополнительную компрессию. При забивании спиц возникает пружинящее усилие, которое прижимает отломки друг к другу.

После остеосинтеза рану ушивают наглухо. В послеоперационном периоде иммобилизация обычно не показана. Активные движения начинают по окончании послеоперационного болевого синдрома.

Предлагаемое устройство обеспечивает следующий технический результат:

создание упругой компрессии между отломками кости при различных видах переломов шейки и головки плечевой кости с уменьшением повреждающего действия на костные ткани.

Устройство не сложно и может быть изготовлено на стандартном оборудовании.

Формула изобретения

Устройство для остеосинтеза переломов проксимального конца плечевой кости, представляющее собой вилку, состоящую из накостной части и зубцов для внедрения в эпифиз кости, отличающееся тем, что оно выполнено из круглой пружинящей изогнутой спицы, при этом накостная часть изогнута в виде восьмерки с образованными отверстиями для винтов, а зубцы загнуты под острым углом к накостной части и по направлению друг к другу.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 19.07.2007

Извещение опубликовано: 27.02.2009 БИ: 06/2009
