Патент на изобретение №2294419

(54) СПОСОБ ИЗГОТОВЛЕНИЯ КЛЕЕНЫХ ДЕРЕВЯННЫХ БАЛОК

(57) Реферат:

Изобретение относится к области строительства, в частности к способу изготовления клееных деревянных балок. Технический результат изобретения заключается в повышении несущей способности балки при заданной высоте сечения и уменьшении собственного веса балки. Способ изготовления клееной балки включает подготовку лент к склеиванию, нанесение клея на пласти лент с канавками, формирование пакетов и прессование балки. Верхнюю и нижнюю крайние ленты балки выполняют наполовину своей толщины волнообразной формы треугольного профиля, что повышает несущую способность балки при заданной высоте сечения, а за счет выборки древесины снижается собственный вес балки. 1 ил.

Изобретение относится к области строительства и может быть использовано при изготовлении клееных деревянных балок.

Известен способ изготовления клееных деревянных балок по патенту РФ №2095528 от 10.11.97 г., кл. Е 04 С 3/18 «Клееная деревянная балка», включающий склеенный по высоте пакет из горизонтально уложенных досок с зубчатыми соединениями между ними, расположенными по длине балки, за исключением области, размеры которой определены математической зависимостью.

Известен также способ изготовления клееных деревянных балок по патенту РФ №2198091 от 28.05.2001 г., кл. В 27 М 1/02, включающий подготовку лент к склеиванию, нанесение водостойких клеевых прослоек из эластичного клея на основе резорциновых смол на пласти лент с канавками, формирование пакетов и прессование балок. При этом в процессе прессования балок осуществляют дополнительное высушивание приповерхностной зоны балки, причем канавки имеют форму узких компенсационных пропилов и расположены вдоль боковых кромок, а также в середине ширины на противоположной пласти ленты.

Недостатком известных способов изготовления клееных деревянных балок является: при заданной высоте сечения – недостаточная несущая способность, при заданной несущей способности – завышенная высота сечения и, как следствие, перерасход материала и излишний собственный вес балки.

Технической задачей, на решение которой направлен предлагаемый способ, является повышение несущей способности балки при заданной высоте сечения и уменьшение собственного веса балки.

Технический результат достигается тем, что способ изготовления клееных деревянных балок включает подготовку лент к склеиванию, нанесение клея на пласти лент с канавками, формирование пакетов и прессование балки; верхняя и нижняя крайние ленты балки выполнены наполовину своей толщины волнообразной формы треугольного профиля, что повышает несущую способность балки при заданной высоте сечения, а за счет выборки древесины снижается собственный вес балки.

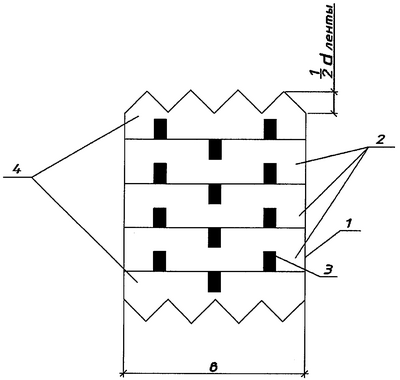

Схема деревянной балки изображена на чертеже: 1 – клееная деревянная балка, 2 – ленты, 3 – канавки, 4 – верхняя и нижняя крайние ленты балки.

Способ осуществляют следующим образом: ленты 2 подготавливают к склеиванию, наносят клей на пласти лент с канавками 3, формируют пакеты и прессуют балку 1; верхнюю и нижнюю крайние ленты балки 4 выполняют наполовину своей толщины волнообразной формы треугольного профиля выборкой древесины.

Использование предлагаемого способа обеспечит повышение несущей способности балки при заданной высоте сечения и уменьшение собственного веса балки.

Формула изобретения

Способ изготовления клееных деревянных балок, включающий подготовку лент к склеиванию, нанесение клея на пласти лент с канавками, формирование пакетов и прессование балки, отличающийся тем, что верхнюю и нижнюю крайние ленты балки выполняют на половину своей толщины волнообразной формы треугольного профиля.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 05.07.2007

Извещение опубликовано: 20.02.2009 БИ: 05/2009
