Патент на изобретение №2294262

(54) СПОСОБ И УСТРОЙСТВО ДЛЯ ОБРАБОТКИ НЕКРУГЛЫХ ПОВЕРХНОСТЕЙ ДЕТАЛЕЙ

(57) Реферат:

Изобретение относится к области машиностроения, обработке металлов резанием. Способ включает сообщение инструменту в виде резца вращательного движения резания, поступательного движения подачи и радиального перемещения по заданному закону посредством копира. При этом инструмент базируют через передаточное звено в виде рычага на поверхность копира. Для расширения технологических возможностей копиру придают вращательное движение, кинематически связанное с вращательным движением инструмента, а радиальное перемещение инструмента относительно оси вращения осуществляют по приведенному закону. Устройство содержит корпус, копир, вал, в который установлен рычаг со щупом, инструмент, который посредством рычага и щупа связан с копиром, рабочая поверхность которого выполнена в виде плоской поверхности, расположенной под углом к оси поворота инструмента. Для достижения того же технического результата копир установлен с возможностью вращения в разных направлениях, причем вал с инструментом и копир связаны через редуктор, входное колесо которого закреплено на валу, а выходное колесо жестко связано с копиром. 2 н.п. ф-лы, 3 ил.

Изобретение относится к обработке материалов резанием и может быть использовано при обработке некруглых отверстий.

Известно устройство для обработки деталей (авт. св. №1683868, В 23 В 1/00, заявл. 22.03.89, опубл. 15.10.91. БИ №38). Устройство для механической обработки граненых отверстий состоит из корпуса, установленного своим хвостовиком в конической расточке шпинделя сверлильного станка или в задней бабке токарного станка, подвижного элемента, установленного на оси в пазу корпуса с возможностью поворота. С боков подвижный элемент заневолен между двумя осевыми подшипниками, один из которых оперт на стенку внутреннего паза корпуса, а другой – на торец полого винта, закрепленного в резьбовом отверстии корпуса. В пазу подвижного элемента закреплен расточный резец посредством винтов и оперт на поверхность клина, контактирующего с торца с конической поверхностью регулировочного винта. В нижней части подвижного элемента выполнен выступ, в пазу которого посредством винта закреплен с возможностью поворота ролик, контактирующий с накидной гайкой-копиром. Гайка-копир установлена на резьбовой части конуса цанги для крепления заготовки. Недостатком данного устройства является сложная поверхность копира.

Известен способ обработки некруглых поверхностей, преимущественно с синусоидальным профилем (патент РФ №2254964, В 23 В 1/00, заявл. 10.06.2004, опубл. 27.06.05. БИ №18), принятый за прототип. Способ заключается в том, что инструменту в виде резца сообщают вращательное движение резания, поступательное движение подачи и радиальное перемещение по заданному закону посредством копира. Для повышения точности и качества обработанной поверхности за счет упрощения формы копира инструмент базируют посредством передаточного звена в виде рычага на поверхность копира, а радиальное перемещение инструмента относительно оси вращения осуществляют по приведенному закону. Устройство содержит корпус с копиром, вал, в который установлен рычаг со щупом, инструмент, который связан с копиром посредством рычага и щупа. Для достижения того же технического результата рабочая поверхность копира выполнена в виде неподвижной плоской поверхности, расположенной под углом к оси инструмента. При этом инструмент установлен в прямолинейную направляющую.

Недостатком прототипа является ограниченные технологические возможности. Так как копир в виде наклонной плоской поверхности неподвижен, то радиальное перемещение инструмента всегда осуществляется по одному и тому же закону, т.е. траектория движения инструмента за один оборот представляет собой синусоиду с одной осью симметрии.

Технической задачей изобретения является расширение технологических возможностей, а именно возможность получения синусоидальных поверхностей с любым количеством осей симметрии.

Поставленная техническая задача решается тем, что в способе обработки некруглых поверхностей деталей, преимущественно с синусоидальным профилем, инструменту в виде резца сообщают вращательное движение резания, поступательное движение подачи и радиальное перемещение по заданному закону посредством копира, при этом инструмент базируют через передаточное звено в виде рычага на поверхность копира, согласно изобретению копиру придают вращательное движение, кинематически связанное с вращательным движением инструмента, а радиальное перемещение инструмента относительно оси вращения осуществляют по закону

()=R+U_p·l·tg()·(1-cos((n+(-1)^m)·)),

где l – расстояние от оси вращения до точки контакта с копиром,

– передаточное отношение рычага,

L₁ и L₂ – плечи рычага,

– угол поворота инструмента,

– угол наклона плоской поверхности к плоскости, перпендикулярной оси вращения,

R – расстояние от оси вращения до вершены инструмента при максимальном удалении точки контакта с копиром от вершины инструмента, измеренное в плоскости, параллельной оси вращения инструмента,

(n+(-1)^m) – количество осей симметрии синусоиды,

m – четное число, если вращения копира и инструмента осуществляют в противоположных направлениях, и нечетное число, если вращения копира и инструмента осуществляют в одну сторону.

Придание копиру вращательного движения, кинематически связанного с вращательным движением инструмента, позволяет инструменту при его полном обороте занимать требуемое количество раз крайне удаленное или крайне приближенное относительно оси вала положение, что и обеспечивает получение необходимого количества выступов и впадин синусоидального профиля.

Для осуществления способа предлагается устройство, содержащее корпус, копир, вал, в который установлен рычаг со щупом и инструментом, который связан с копиром, рабочая поверхность которого выполнена в виде плоской поверхности расположенной под углом к оси поворота инструмента, посредством рычага и щупа, в котором согласно изобретению копир установлен с возможностью вращения в разных направлениях, причем вал с инструментом и копир связаны через редуктор с передаточным отношением , входное колесо которого закреплено на валу, выходное колесо жестко связано с копиром.

Сравнение заявленного изобретения с прототипом позволяет сделать вывод о достижении нового эффекта, выразившегося в возможности обработки синусоидальных цилиндрических поверхностей с любым количеством осей симметрии.

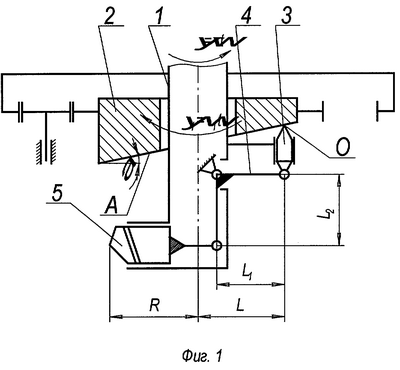

Сущность изобретения поясняется чертежами, где на: фиг.1 дана схема реализации способа обработки некруглых поверхностей; фиг.2 – профиль некруглой поверхности; фиг.3 – устройство для реализации способа обработки некруглых цилиндрических поверхностей.

Способ обработки некруглых поверхностей деталей, преимущественно с синусоидальным профилем, заключается в том, что валу 1, связанному со шпинделем сверлильного станка, придают вращательное движение с угловой скоростью , а копиру 2 с плоской рабочей поверхностью А – вращательное движение с угловой скоростью ₁. При этом передаточное отношение вращательных движений устанавливают равным , где n – целое число. Вращения вала 1 и копира 2 могут осуществлять в одном направлении или в разных направлениях. Таким образом, относительное вращательное движение копира 2 при остановленном вале 1 производят со скоростью (n-1)·, если вращения вала 1 и копира 2 совпадают по направлению, и со скоростью (n+1)·, если вращения вала 1 и копира 2 разнонаправлены. При этом щупу 3, контактирующему с неподвижной наклонной плоской поверхностью А копира 2 в точке О, придают возвратно-поступательное движение по закону:

=l·tg()-l·cos((n+(-1)^m)·)·tg(),

где l – расстояние от оси вращения до точки контакта щупа с копиром,

= ·t – угол поворота инструмента,

– угол наклона плоской поверхности к плоскости, перпендикулярной оси вращения,

m – четное число, если вращения копира и инструмента осуществляют в противоположных направлениях, и нечетное число, если вращения копира и инструмента осуществляют в одну сторону,

t – время поворота.

При возвратно-поступательном движении щупа 3 связанный с ним плечом длиной L₁ рычаг 4 будет поворачиваться, а инструмент 5, связанный с плечом рычага длиной L₂, будет перемещаться по закону:

Если за R принять расстояние от оси вращения до вершины инструмента при максимальном удалении точки контакта копир-щуп от вершины инструмента, измеренное в плоскости, параллельной оси вращения инструмента, а отношение длин плеч рычага за U_p=, то кривая, описываемая инструментом относительно оси поворота, будет изменяться по закону:

p()=R+U_p·l·tg()·(1-cos((n+(-1)^m)·)),

где (n+(-1)^m) – количество осей симметрии синусоиды.

Деталь по предложенному способу обработки устанавливается неподвижно на столе станка.

Устройство для осуществления способа обработки некруглых поверхностей деталей, преимущественно с синусоидальным профилем, содержит вал 1, на котором с возможностью вращения расположен копир 2, контактирующий со щупом 3, закрепленным на плече рычага 4, на втором плече которого закреплен инструмент 5. Вал 1 с возможностью вращательного движения установлен в корпусе 6, который закреплен на гильзе сверлильного станка. В валу 1 выполнен паз, в котором установлен с возможностью возвратно-поступательного движения резцедержатель 7 с инструментом 5. Резцедержатель 7 посредством двуплечего рычага 4 связан со щупом 3, причем двуплечий рычаг 4 установлен с возможностью качания на оси 8, которая заневолена в валу 1. Щуп 3 при помощи пружины 9 прижат к копиру 2, который установлен с возможностью вращения в корпус 6 и кинематически связан с валом 1 посредством редуктора 10 таким образом, что входное колесо 11 редуктора 10 закреплено на валу 1, а выходное колесо 12, на котором закреплен копир 2, установлено на валу 1 с возможностью вращения. Инструмент 5 настроен на размер при помощи винта 13 и закреплен в резцедержателе посредством болта 14.

Устройство для осуществления способа работает следующим образом. При вращении вала 1 посредством редуктора 10 вращательное движение передается копиру 2, рабочая поверхность которого выполнена в виде плоскости, причем вращение копира 2 осуществляется в n раз быстрее вала 1. При этом щуп 3, контактируя с копиром 2, совершает возвратно-поступательное движение в плоскости, параллельной оси вращения вала 1. Посредством двухплечего рычага 4 движение от щупа 3 передается на резцедержатель 7, который совершает возвратно-поступательные движения в плоскости, перпендикулярной оси вращения вала, при этом инструмент 5 относительно оси вращения вала 1 совершает движение по закону:

р()=R+U_p·l·tg()·(1-cos((n+(-1)^m)·)),

где l – расстояние от оси вращения до точки контакта с копиром,

– передаточное отношение рычага,

L₁ и L₂ – плечи рычага,

– угол поворота инструмента,

– угол наклона плоской поверхности к плоскости, перпендикулярной оси вращения,

R – расстояние от оси вращения до вершены инструмента при максимальном удалении точки контакта с копиром от вершины инструмента, измеренное в плоскости, параллельной оси вращения инструмента,

(n+(-1)^m) – количество осей симметрии синусоиды,

m – четное число, если вращения копира и вала с инструментом осуществляются в противоположных направлениях, и нечетное число, если вращения копира и вала с инструментом осуществляются в одну сторону.

Использование предлагаемого устройства позволит получать различные синусоидальные цилиндрические поверхности при использовании простых копиров в виде плоскостей.

Изобретение может быть использовано в технологических системах, применяемых для обработки некруглых цилиндрических поверхностей, профилированных замкнутыми кривыми, например для изготовления деталей профильных соединений.

Формула изобретения

1. Способ обработки некруглых поверхностей деталей преимущественно с синусоидальным профилем, при котором инструменту в виде резца сообщают вращательное движение резания, поступательное движение подачи и радиальное перемещение по заданному закону посредством копира, при этом инструмент базируют через передаточное звено в виде рычага на поверхность копира, отличающийся тем, что копиру придают вращательное движение, кинематически связанное с вращательным движением инструмента, а радиальное перемещение инструмента относительно оси вращения осуществляют по закону

()=R+U_p·l·tg()·(1-cos((n+(-1)^m)·)),

где l – расстояние от оси вращения до точки контакта с копиром,

– передаточное отношение рычага,

L₁ и L₂ – плечи рычага,

– угол поворота инструмента,

– угол наклона плоской поверхности к плоскости, перпендикулярной оси вращения,

R – расстояние от оси вращения до вершины инструмента при максимальном удалении точки контакта с копиром от вершины инструмента, измеренное в плоскости, параллельной оси вращения инструмента,

(n+(-1)^m) – количество осей симметрии синусоиды,

m – четное число, если вращения копира и инструмента осуществляют в противоположных направлениях, и нечетное число, если вращения копира и инструмента осуществляют в одну сторону.

2. Устройство для обработки некруглых поверхностей деталей преимущественно синусоидального профиля, содержащее корпус, копир, вал, в который установлен рычаг со щупом, инструмент, который посредством рычага и щупа связан с копиром, рабочая поверхность которого выполнена в виде плоской поверхности, расположенной под углом где – угол наклона плоской поверхности к плоскости, перпендикулярной оси вращения, к оси поворота инструмента, отличающееся тем, что копир установлен с возможностью вращения в разных направлениях, причем вал с инструментом и копир связаны через редуктор с передаточным отношением входное колесо которого закреплено на валу, а выходное колесо жестко связано с копиром.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 08.11.2007

Извещение опубликовано: 27.07.2009 БИ: 21/2009
