Патент на изобретение №2293919

(54) ДЕЛИТЕЛЬ ПЫЛЕГАЗОВОГО ПОТОКА

(57) Реферат:

Изобретение относится к области пылеприготовления и может быть использовано при подготовке твердого топлива к сжиганию на тепловых электростанциях. Технический результат изобретения – в снижении неравномерности расхода транспортирующего газа по отдельным горелкам и, следовательно, более высокой эффективности сгорания, что повышает экономичность работы топочного устройства и надежность работы горелочных устройств, достигается тем, что в делителе пылегазового потока, включающем вертикальный корпус, состоящий из поярусно расположенных цилиндрических обечаек с уменьшающимися по ходу потока диаметрами, снабженных отводящими патрубками, соединенными через горелочные устройства с топочной камерой с выходным окном, и завихритель, размещенный на входе в первую цилиндрическую обечайку, согласно изобретению площади поперечных сечений отводящих патрубков выполнены увеличивающимися по ходу движения транспортирующего газа от первого к последующему. 2 ил.

Изобретение относится к области пылеприготовления и может быть использовано при подготовке твердого топлива к сжиганию на тепловых электростанциях.

Известен делитель пылегазового потока, включающий вертикальный корпус, состоящий из поярусно расположенных цилиндрических обечаек с уменьшающимися по ходу потока диаметрами, снабженных отводящими патрубками, соединенными через горелочные устройства с топочной камерой с выходным окном, и завихритель, размещенный на входе в первую цилиндрическую обечайку [1].

Недостатком известного устройства является неравномерность расхода транспортирующего газа по отводящим патрубкам, что приводит к снижению экономичности сжигания топлива и надежности работы горелочных устройств. Это связано с существенным изменением величины разрежения по высоте топочной камеры при ее определенных размерах.

Технический результат изобретения заключается в снижении неравномерности расхода транспортирующего газа по отдельным горелкам и, следовательно, более высокой эффективности сгорания, что повышает экономичность работы топочного устройства и надежность работы горелочных устройств.

Технический результат достигается тем, что в делителе пылегазового потока, включающем вертикальный корпус, состоящий из поярусно расположенных цилиндрических обечаек с уменьшающимися по ходу потока диаметрами, снабженных отводящими патрубками, соединенными через горелочные устройства с топочной камерой с выходным окном, и завихритель, размещенный на входе в первую цилиндрическую обечайку, согласно изобретению площади поперечных сечений отводящих патрубков выполнены увеличивающимися по ходу движения транспортирующего газа от первого к последующему и определяются по формуле:

где z – порядковый номер цилиндрической обечайки и соответствующего ей отводящего патрубка, z=2, 3… m, где m – количество обечаек и количество отводящих патрубков;

F₁, F_z – площади сечения отводящих первого и z-го соответственно;

H₁, H_z – расстояния по вертикали от оси отводящего патрубка первого и последующих до центра выходного окна топочной камеры, задаваемые при расчете;

K₁ – суммарный коэффициент гидравлических сопротивлений первой обечайки, первого отводящего патрубка и первого горелочного устройства;

K_z – суммарный коэффициент гидравлических сопротивлений z-й обечайки, z-го отводящего патрубка и z-го горелочного устройства.

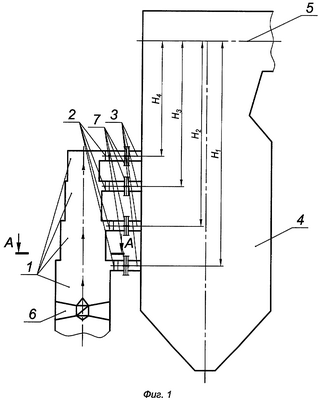

На фиг.1 представлен делитель пылеугольного потока.

На фиг.2 представлен отводящий патрубок первой цилиндрической обечайки.

Делитель пылегазового потока (см. фиг.1) включает вертикальный корпус, состоящий из поярусно расположенных цилиндрических обечаек 1 с окном 5, и завихритель 6, размещенный на входе в первую цилиндрическую обечайку 1, согласно изобретению площади поперечных сечений отводящих патрубков 2 выполнены увеличивающимися по ходу движения транспортирующего газа от первого к последующему и определяются по формуле:

где z – порядковый номер цилиндрической обечайки и соответствующего ей отводящего патрубка, z=2, 3… m, где m – количество обечаек и количество отводящих патрубков;

F₁, F_z – площади сечения отводящих первого и z-го соответственно;

H₁, H_z – расстояния по вертикали от оси отводящего патрубка первого и последующих до центра выходного окна 5 топочной камеры 4, задаваемые при расчете;

K₁ – суммарный коэффициент гидравлических сопротивлений первой обечайки, первого отводящего патрубка и первого горелочного устройства,

K_z – суммарный коэффициент гидравлических сопротивлений z-й обечайки, z-го отводящего патрубка и z-го горелочного устройства 3.

Суммарный коэффициент гидравлических сопротивлений отводящего патрубка и горелочного устройства первой обечайки 1 K₁ определяется из выражения:

где m – количество обечаек и количество отводящих патрубков;

₁ – коэффициент гидравлического сопротивления первого отводящего патрубка;

_г – коэффициент гидравлического сопротивления первого горелочного устройства;

Сг₁ – отношение площади сечения первого отводящего патрубка к площади пылегазовых каналов горелки.

Суммарный коэффициент гидравлических сопротивлений z-й обечайки, z-го отводящего патрубка и z-го горелочного устройства K_z определяется из выражения:

где m – количество обечаек и количество отводящих патрубков;

_о – коэффициент гидравлического сопротивления перехода от предыдущей обечайки к последующей, одинаковый для всех переходов и имеющий величину, примерно, 0,15;

Сц – отношение площади сечения z-го отводящего патрубка к площади сечения первой цилиндрической обечайки;

_z – коэффициент гидравлического сопротивления z-го отводящего патрубка, задаваемый при расчете;

Сгц – отношение площади сечения z-го отводящего патрубка к площади сечения пылегазовых каналов горелки, задаваемое при расчете.

Отводящий патрубок 2 стыкуется с горелочным устройством 3 посредством узла соединения 7 (см. фиг.2).

Пример реализации предложения

Для котла, работающего на твердом топливе, оснащенного системами пылеприготовления с мельницами-вентиляторами и делителями пыли с четырьмя цилиндрическими обечайками и отводящими патрубками.

Для расчета в соответствии с формулами (1), (2) и (3) площадей сечений, например, четвертого отводящего патрубка подставляем необходимые значения расчетных конструктивных характеристик делителя пыли, горелочных устройств и топочной камеры, а также некоторые коэффициенты, полученные на основании опыта промышленной эксплуатации:

m=4;

₄=0,04;

_г=1,2;

Сг₁=0,46;

Сг₄=0,774;

H₁=58,7 м;

Н₄=45,1 м.

В результате расчетов получены коэффициенты гидравлических сопротивлений:

K₁=0,0335 и K₄=0,0655, при этом F₄=1,6·F₁.

Полученное расчетное соотношение позволяет определить оптимальное сечение четвертого отводящего патрубка 2, которое обеспечивает одинаковый расход транспортирующего газа по каждому отдельному отводу и соответственно горелочному устройству 3. Аналогично определяется оптимальные сечения второго и третьего отводящих патрубков 2.

Делитель работает следующим образом:

Пылегазовый поток поступает в первую обечайку 1, проходит завихритель 6, приобретая при этом вращательное движение, вследствие чего отбрасывается к стенкам и движется вверх по обечайкам 1, попадая в отводящие патрубки 2 и далее в горелочные устройства 3 с одинаковым расходом по каждому горелочному устройству.

Таким образом, обеспечивается повышение экономичности сжигания твердых топлив и надежности работы горелочных устройств.

Источники информации

1. Патент РФ №1104985, приоритет 21.01.83 г. Делитель пылегазового потока.

Формула изобретения

Делитель пылегазового потока, включающий вертикальный корпус, состоящий из поярусно расположенных цилиндрических обечаек с уменьшающимися по ходу потока диаметрами, снабженных отводящими патрубками, соединенными через горелочные устройства с топочной камерой с выходным окном, и завихритель, размещенный на входе в первую цилиндрическую обечайку, причем площади поперечных сечений отводящих патрубков выполнены увеличивающимися по ходу движения транспортирующего газа от первого к последующему и определяются по формуле

где z – порядковый номер цилиндрической обечайки и соответствующего ей отводящего патрубка, z=2, 3,… m, где m – количество обечаек и количество отводящих патрубков;

F₁, F_z – площади сечения отводящих первого и z-го патрубков соответственно;

H₁, H_z – расстояния по вертикали от оси отводящего патрубка, первого и последующих, до центра выходного окна топочной камеры, задаваемое при расчете;

К₁ – суммарный коэффициент гидравлических сопротивлений первой обечайки, первого отводящего патрубка и горелочного устройства;

K_z – суммарный коэффициент гидравлических сопротивлений z-й обечайки, z-го отводящего патрубка и z-го горелочного устройства.

РИСУНКИ
