Патент на изобретение №2293648

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2293648 (13) C2
(51) МПК

B26B19/24 (2006.01)
F16H15/40 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.12.2010 – прекратил действие

(21), (22) Заявка: 2005100146/02, 11.01.2005

(24) Дата начала отсчета срока действия патента:

11.01.2005

(43) Дата публикации заявки: 20.06.2006

(46) Опубликовано: 20.02.2007

(56) Список документов, цитированных в отчете о
поиске:
RU 2224642 С2, 27.02.2004. SU 1046558 А, 07.10.1983. SU 896290 A, 07.01.1982. SU 1088929 A, 30.04.1984. GB 1021615 А, 02.03.1966.

Адрес для переписки:

347740, Ростовская обл., г. Зерноград, ул. Ленина, 21, ФГОУ ВПО АЧГАА, ректору М.А.Таранову

(72) Автор(ы):

Фирсов Виктор Иванович (RU),
Петрик Сергей Николаевич (RU),
Алексенко Николай Петрович (RU),
Семенихин Александр Михайлович (RU),
Щербина Виталий Иванович (RU),
Махинина Наталья Васильевна (RU)

(73) Патентообладатель(и):

Федеральное государственное образовательное учреждение высшего профессионального образования “Азово-Черноморская государственная агроинженерная академия” (ФГОУ ВПО АЧГАА) (RU)

(54) МАШИНКА ДЛЯ СТРИЖКИ ЖИВОТНЫХ

(57) Реферат:

Изобретение относится к области сельского хозяйства, в частности к машинкам для стрижки животных. Машинка содержит корпус с электродвигателем, конусно-шариковый вариатор в виде размещенной в двух шариковых втулках обоймы, ведущего и ведомого конусов с тремя шариками, гибкий рычаг с хвостовиком для управления положения шариков. При этом хвостовик обращен к вариатору для соединения с ним. Обеспечивается регулирование частоты двойных ходов ножа, повышается производительность, снижается энергоемкость. 3 з.п. ф-лы, 1 ил.

Изобретение относится к области сельскохозяйственного производства, в частности к машинкам для стрижки животных.

Известны стригальные машинки для стрижки животных, содержащие корпус с размещенным в нем сборным рычагом, с пальцем для соединения с эксцентриком. Эксцентрик выполнен в виде конического колеса с эксцентрично расположенным отверстием под палец хвостовика /1/.

Недостатком этой машинки является отсутствие возможности регулировать частоту двойных ходов ножа в режущей паре.

Наиболее близкой по технической сущности является машинка для стрижки животных, содержащая корпус с пристроенным к нему электродвигателем /2/. Недостатками данной конструкции являются большая масса рычага, что вызывает повышенную вибрацию стригальной машинки при работе, и отсутствие возможности регулировать частоту двойных ходов ножа в режущей паре.

Задачей предлагаемого технического решения является регулирование частоты двойных ходов ножа в пределах 2200…3000 в минуту, снижение энергоемкости процесса стрижки и повышение производительности труда стригаля.

Указанная задача решается тем, что машинка содержит корпус с электродвигателем, конусно-шариковый вариатор, имеющий размещенную в двух шариковых втулках обойму, ведущий и ведомый конусы с размещенными между ними тремя шариками, регулировочное кольцо, рычаг управления положением шариков, выполненный гибким и с хвостовиком, обращенным к вариатору для соединения с ним. Ведущий конус имеет подвижное основание, расположенное на валу-шестерне пристроенного электродвигателя. Шарики установлены на осях, имеющих пазы, а регулировочное кольцо имеет упорную резьбу. Для создания заклинивающего усилия конусно-шариковый вариатор имеет пружину сжатия.

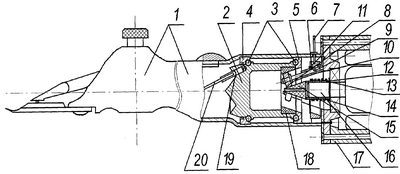

Изобретение поясняется чертежом. На чертеже показан продольный разрез стригальной машинки.

Машинка для стрижки животных состоит из корпуса 1, внутри которого размещен конусно-шариковый вариатор, включающий в себя обойму 2, размещенную между сферическим упором 3 в двух шариковых втулках 4 и резьбовой втулкой 5, предназначенной для регулирования зазора в шариковых втулках 3, регулировочное кольцо 6 с рычагом управления 7 положением шариков 8 на осях 9, державку 10 осей 9 шариков 8, стопорное кольцо 11 для удержания регулировочного кольца 6 от смещения, упорную шайбу 12 пружины сжатия 13, подвижное основание 14 ведущего конуса 15, расположенное на валу-шестерне 16 пристроенного электродвигателя 17, передвигающегося за счет воздействия на него шариков 8, при перемещении державки 10 осей 9 шариков 8, ведомый конус 18.

Шарики 8 в конусно-шариковом вариаторе расположены по кругу через 120°.

С левой стороны обойма 2 конусно-шарикового вариатора с помощью глухого отверстия входит в зацепление через хвостовик 19 с гибким рычагом 20.

Машинка для стрижки животных работает следующим образом. Вал-шестерня 16 пристроенного электродвигателя 17 передает вращательное движение подвижному основанию 14 ведущего конуса 15. Через шарики 8 происходит заклинивание ведущего конуса 15 с ведомым конусом 18, который запрессован в обойму 2. Обойма 2 через хвостовик 19 и глухое отверстие обоймы приводит в колебательное движение гибкий рычаг 20, расположенный в корпусе 1 стригальной машинки, режущая пара которой производит срез шерсти.

Для изменения числа двойных ходов ножа по гребенке, например, в сторону увеличения рычаг управления 7 через регулировочное кольцо 6, имеющее внутри упорную резьбу, перемещает оси 9, имеющие пазы, с шариками 8 по отверстиям державки 10 вправо – в сторону пристроенного электродвигателя 17. При этом пружина сжатия 13 создает заклинивающее усилие.

По мере появления зазора между обоймой 2 и шариковыми втулками 4 он выбирается заворачиванием резьбовой втулки 5.

Источники информации

1. Патент РФ №2228260, кл. В 261319/24 от 10.07.2002 г

2. Патент РФ №2224642, кл. В 26 В 19/24 от 11.02.2002 г.

Формула изобретения

1. Машинка для стрижки животных, содержащая корпус с электродвигателем, отличающаяся тем, что она снабжена конусно-шариковым вариатором, имеющим размещенную в двух шариковых втулках обойму, ведущий и ведомый конусы с размещенными между ними тремя шариками, регулировочное кольцо, рычаг управления положением шариков, выполненный гибким и с хвостовиком, обращенным к вариатору для соединения с ним.

2. Машинка по п.1, отличающаяся тем, что ведущий конус имеет подвижное основание, расположенное на валу-шестерне пристроенного электродвигателя.

3. Машинка по п.1, отличающаяся тем, что шарики установлены на осях, имеющих пазы, а регулировочное кольцо имеет упорную резьбу.

4. Машинка по п.1, отличающаяся тем, что для создания заклинивающего усилия конусно-шариковый вариатор имеет пружину сжатия.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 12.01.2007

Извещение опубликовано: 10.09.2008 БИ: 25/2008
