Патент на изобретение №2293615

(54) СПОСОБ ПРОКАТКИ НЕСИММЕТРИЧНЫХ РЕЛЬСОВЫХ ПРОФИЛЕЙ В ЧЕРНОВЫХ КАЛИБРАХ

(57) Реферат:

Изобретение относится к прокатному производству и может быть использовано при прокатке несимметричных рельсовых профилей, преимущественно остряковых рельсов, характеризующихся большой разницей длины фланцев подошвы с разных сторон профиля. Задача изобретения – улучшение качества профиля и увеличение производительности. Способ включает многопроходное обжатие заготовки в валках с калибрами: симметричными трапециевидными, которые используют в качестве черновых, косорасположенными рельсового типа – в качестве промежуточных и чистовыми. Начальное формирование разной длины фланцев подошвы острякового рельса производят в первом трапециевидном калибре со смещением гребня нижнего ручья калибра относительно верхнего ручья в сторону будущего короткого фланца подошвы рельса на величину k=3-5 мм. Последующую прокатку в симметричных трапециевидных калибрах осуществляют при значительно меньшем заполнении их металлом со стороны будущего короткого фланца подошвы по сравнению с другой стороной калибров, соответствующей длинному фланцу подошвы рельса. Изобретение обеспечивает повышение точности выполнения элементов профиля, повышение производительности. 3 ил.

Изобретение относится к прокатному производству и может быть использовано при прокатке несимметричных рельсовых профилей, преимущественно остряковых рельсов, характеризующихся большой разницей длины фланцев подошвы с разных сторон профиля.

Известен способ прокатки несимметричных рельсовых профилей типа остряковых рельсов на рельсобалочном стане [1. стр.49, рис 2, рис.3]; который является наиболее близким по своей технической сущности и достигаемым результатам к предполагаемому изобретению и взят за прототип.

К недостаткам способа прокатки несимметричных рельсовых профилей по прототипу следует отнести то, что для прокатки несимметричного в области фланцев подошвы острякового рельса применяется раскат в виде симметричной трапеции. В результате этого в фасонных рельсовых калибрах приходится интенсивно укорачивать один фланец, который на готовом профиле формируется в короткий, а длинный фланец из-за недостатка металла нередко получается незаполненным и не соответствует требованиям по выполнению геометрии профиля. Таким образом неравномерная деформация металла в области фланцев профиля в рельсовых калибрах не способствует качественному оформлению профиля, требует настроек при прокатке, что приводит к снижению качественных показателей и производительности.

Техническая задача, решаемая изобретением, состоит в улучшении качества прокатываемого профиля за счет точного выполнения его геометрии и увеличения производительности.

Технический результат достигается тем, что в известном способе прокатки несимметричных рельсовых профилей типа острякового рельса, включающем многопроходное обжатие заготовки в валках с калибрами, начальное формирование разной длины фланцев подошвы острякового рельса осуществляют в первом несимметричном трапециевидном калибре в дуореверсивной клети 900, смещая гребень нижнего ручья калибра относительно верхнего ручья в сторону будующего короткого фланца подошвы острякового рельса на величину k=3-5 мм, а последующую прокатку осуществляют в симметричных трапециевидных калибрах линии 800 при значительно меньшем заполнении их металлом со стороны будущего короткого фланца подошвы по сравнению с другой стороной калибров, идущей на образование длинного фланца подошвы острякового рельса.

Известное и предложенное технические решения имеют следующие общие признаки: оба они являются способами прокатки несимметричных рельсовых профилей типа острякового рельса, оба включают многопроходное обжатие заготовки в валках с калибрами, предусматривающими применение трапециевидных калибров в качестве черновых, калибров рельсового типа косорасположенных в качестве промежуточных и чистового калибра.

Отличия предложенного способа от прототипа состоят в том, что начальное формирование разной длины фланцев подошвы острякового рельса осуществляют в первом трапециевидном калибре в дуореверсивной клети 900, смещая при расточке валков в нижнем ручье калибра гребень относительно верхнего ручья в сторону будущего короткого фланца подошвы на величину k=3-5 мм, а последующую прокатку осуществляют в симметричных трапециевидных калибрах линии 800 при значительно меньшем заполнении их металлом со стороны будущего короткого фланца подошвы по сравнению с другой стороной калибров, идущей на образование длинного фланца подошвы острякового рельса.

Указанные отличительные признаки проявляют во всей совокупности новые свойства, не присущие им в известных совокупностях признаков и заключающиеся в повышении точности выполнения геометрии профиля, сокращении времени настройки профиля при прокатке и повышении производительности. Это свидетельствует о соответствии предложенного технического решения критерию изобретению “новизна”.

При изучении других известных технических решений в данной области техники признаки, отличающие заявляемое решение от прототипа, не были выявлены и поэтому они обеспечивают заявленному техническому решению соответствие критерию “изобретательский уровень”.

На фиг.1-2 представлен предлагаемый способ прокатки несимметричных рельсовых профилей типа рельсов остряковых ОР-50 и ОР-65 (фиг.3) в черновых калибрах.

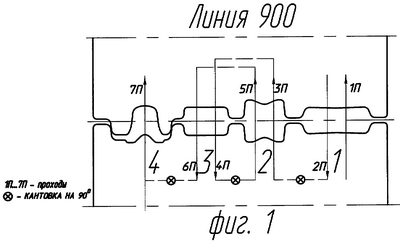

На фиг.1 показаны валки дуореверсивной клети 900 с калибрами 1-2-3-4 и схема прокатки в них исходной заготовки (движение заготовки показано стрелками). Поочередная двойная прокатка раската без кантования в калибрах 2 и 3 объясняется стремлением улучшить качество поверхности граней раската, идущих на образование подошвы, головки и массивной шейки профиля за счет предварительной их разрезки с последующей осадкой. В калибре 4, являющемся первым трапециевидным калибром в общей схеме прокатки профиля, при расточке валков предусмотрено смещение гребня нижнего ручья относительно верхнего на величину k=3-5 мм в сторону будущего малого фланца профиля.

На фиг.2 показано заполнение металлом фланцев трапециевидных калибров при прокатке по предлагаемому способу. На фиг.3 показана форма профиля остряковых рельсов типа ОР-50 и ОР-65.

Пример реализации способа показан при прокатке профиля рельса острякового ОР-65 в рельсобалочном цехе ОАО “НКМК”.

Исходную заготовку сечением 300×330 мм прокатывают в валках клети 900 по следующей схеме: 2 пропуска в 1-ом калибре до сечения 210×350 мм, после кантования на 90° в калибрах 2-3 до сечения 210×260 мм, после следующей кантовки на 90° в тех же калибрах 2-3 до сечения 155×255 и после очередного кантования на 90° раскат прокатывают в трапециевидном вертикальном калибре до размеров по высоте 165/210 мм и по ширине подошвы – 190 мм. В трапециевидном калибре произведено смещение гребня нижнего ручья относительно верхнего ручьев на величину k=5 мм (фиг.2) в сторону будущего малого фланца подошвы. Такое смещение позволило в последующих симметричных трапециевидных калибрах на линии 800 при прокатке раската в них увеличить длину фланца, ориентированного на образование большого фланца подошвы профиля, и уменьшить длину фланца раската, идущего на образование малого фланца подошвы профиля.

Уменьшение величины смещения гребня в нижнем ручье первого трапециевидного калибра k<3 мм не оказывает необходимого эффекта, а при увеличении величины смещения k>5 мм ухудшается устойчивость прокатки раската в этом калибре, что отрицательно сказывается на точности выполнения элементов готового профиля и на стабильности прокатки.

Использование предлагаемого способа прокатки несимметричных рельсовых профилей в черновых калибрах обеспечивает по сравнению с существующим следующие преимущества:

1. повышает точность выполнения элементов профиля;

2. повышает производительность при прокатке.

Источники информации

1. Журнал “Сталь”, 1990 г. № 12, с.47-50.

Формула изобретения

Способ прокатки несимметричных рельсовых профилей в черновых калибрах, преимущественно остряковых рельсов, характеризующихся большой разницей длины фланцев подошвы с разных сторон профиля, включающий многопроходное обжатие заготовки в валках с калибрами, предусматривающий использование симметричных трапециевидных калибров в качестве черновых, косорасположенных калибров рельсового типа в качестве промежуточных и чистового калибра, отличающийся тем, что начальное формирование подошвы с разной длиной фланцев осуществляют в первом трапециевидном калибре, со смещением гребня нижнего ручья калибра относительно верхнего ручья в сторону будущего короткого фланца на величину k=3-5 мм, а последующую прокатку в симметричных трапециевидных калибрах осуществляют при значительно меньшем заполнении их металлом со стороны будущего короткого фланца подошвы по сравнению с другой стороной калибров, соответствующей длинному фланцу подошвы.

РИСУНКИ
