Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для посева зерновых и зернобобовых культур.
Известна сеялка, содержащая раму, опорные колеса, бункер с высевающими аппаратами, сотниками (патент РФ №2081542, А 01 С 7/00 от 24.04.95, опубл. 20.06.97).
Недостатком данной сеялки является недостаточное качество сева и невысокая производительность. Наиболее близкой но технической сущности является сеялка для посева по почвенной корке, содержащая раму с прицепным устройством, бункер с высевающими аппаратами, опорные колеса, сотники (патент РФ №2092998, А 01 С 7/00, 7/20 от 11.11.94, опубл. 20.10.97 – прототип).
Недостатком данной сеялки является недостаточное качество сева и низкая производительность.
Задачей изобретения является повышение качества сева и производительности.
Поставленная задача решается сеялкой, содержащей раму с прицепным устройством, бункер с высекающим аппаратом, опорные колеса, сошники. По изобретению стойки сошников установлены с наклоном назад по направлению движения и выполнены из труб, верхним концом закрепленных в подшипниковых узлах, которые установлены в кронштейнах, смонтированных на раме, при этом на нижних концах труб закреплены сошники, выполненные в виде установленных выпуклой стороной на стойках сферических дисков, плоскость среза которых перпендикулярна оси стойки, а задняя кромка дисков приподнята на 20 мм для обеспечения свободного прохода семян.
Сеялка по пункту 1 изобретения изготовлена так, что сзади сеялки установлены измельчающе-прикатывающие катки.

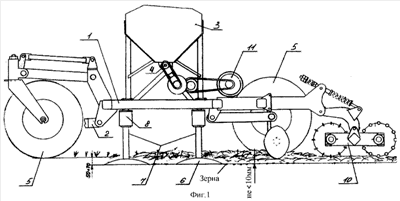

Изобретение поясняется чертежами, где на фиг.1 изображен общий вид сеялки; на фиг.2 показан сферический диск, вид сбоку.
Сеялка состоит из рамы 1 с прицепным устройством 2, бункера 3 с высевающими аппаратами 4, опорных колес 5, сошников 6. Сошники 6 закреплены на стойках 7, выполненных из труб, верхним концом закрепленных в подшипниковых узлах 8, которые установлены в кронштейнах 9, смонтированных на раме 1.
На нижних концах труб закреплены сошники 6. Сошники 6 выполнены в виде сферических дисков, плоскость среза которых перпендикулярна оси стойки 7 и закреплены на стойках 7 выпуклой стороной.
Сзади сеялки установлены измельчающе-прикатывающие катки 10.
Стойки 7 сотников 6 устанавливаются на раме 1 с наклоном назад, по ходу движения сеялки.
Сеялка работает следующим образом.
Прицепным устройством 2 рама 1 с закрепленными на ней узлами прицепляется к трактору (не показан). Устанавливается необходимая норма высева и глубина заделки семян (не показаны). Опираясь на опорные колеса 5, сеялка перемещается по полю, при этом от привода 11 вращается вал высевающих аппаратов 4, который подает зерно (туки) или зерно и туки в полые стойки 7 сошников 6.
За счет наклона стойки 7 сошников 6 назад по ходу движения сеялки задняя кромка сошников 6 приподнята на 20 мм для обеспечения свободного прохода семян. При движении сеялки сошники 6 со стойками 7 вращаются в подшипниковых узлах 8, подрезают и приподнимают за счет сферического изготовления дисков и угла наклона сошников 6 верхний слой почвы, под который укладываются семена и удобрения.
После прохода сошников 6 почва закрывает семена и прикатывается измельчающе-прикатыкающими катками 10.
Вращаясь, сферические сошники 6 равномерно укладывают семена на ровное, твердое ложе, образованное вращающимися кромками сошников. А почва плавно сходит со сферической поверхности сошников и равномерно укрывает семена. При этом приподнятые задние кромки сошников способствуют свободному прохождению семян при движении сеялки.
Такое выполнение сошников значительно повышает качество сева и позволяет проводить посев на высоких скоростях, на не обработанных полях с сохранением стерни.
Формула изобретения
1. Сеялка, содержащая раму с прицепным устройством, бункер с высевающим аппаратом, опорные колеса, сошники, отличающаяся тем, что стойки сошников установлены с наклоном назад по направлению движения и выполнены из труб, верхним концом закрепленных в подшипниковых узлах, которые установлены в кронштейнах, смонтированных на раме, при этом на нижних концах труб закреплены сошники, выполненные в виде установленных выпуклой стороной на стойках сферических дисков, плоскость среза которых перпендикулярна оси стойки, а задняя кромка дисков приподнята на 20 мм для обеспечения свободного прохода семян.
2. Сеялка по п.1, отличающаяся тем, что сзади сеялки установлены измельчающе-прикатывающие катки.
