Патент на изобретение №2293346
|
||||||||||||||||||||||||||
(54) РАДИОЛОКАЦИОННАЯ СТАНЦИЯ (РЛС) КРУГОВОГО ОБЗОРА, РАЗМЕЩАЕМАЯ В ОГРАНИЧЕННОМ ОБЪЕМЕ
(57) Реферат:
Изобретение относится к радиолокационной технике, в частности к элементам конструкции отдельных устройств РЛС, их размещению и сопряжению, и может быть использовано для установки в малогабаритных помещениях и транспортных средствах. Предлагаемое изобретение позволяет разместить РЛС в одном помещении, при этом снизить массогабаритные характеристики, стоимость и электропотребление РЛС, а также повысить ее КПД и надежность при небольших потерях в высокочастотных линиях связи между аппаратным шкафом, размещаемым в помещении, и антенной, находящейся снаружи помещения, что обеспечивается жестким соединением аппаратного шкафа с полым валом вращающейся антенны посредством рамы. При этом электрическая связь антенны с аппаратным шкафом осуществляется по высокочастотным кабелям, проходящим внутри полого вала антенны, а обмен информацией между ее потребителями и аппаратным шкафом и его электропитание осуществляется через маломощный низкочастотный токосъемник, сопряженный с вращающейся рамой. 1 ил.
Изобретение относится к радиолокационной технике, в частности к элементам конструкции отдельных устройств РЛС, их размещению и сопряжению, и может быть использовано для установки в малогабаритных помещениях и транспортных средствах. При конструировании РЛС кругового обзора с приемопередающей аппаратурой, требующей сопряжения с вращающейся антенной, возникает проблема минимизации потерь как в высокочастотных линиях связи между приемопередающей аппаратурой и антенной (в том числе и за счет сокращения их длины), так и в высокочастотных токосъемниках (вращающихся сочленениях), так как эти потери снижают тактико-технические характеристики РЛС. Примером РЛС кругового обзора, где приемопередающая аппаратура и сопряженная с ней вращающаяся антенна размещаются на разных платформах и связь между ними осуществляется по высокочастотным кабелям и токосъемникам, может служить радиолокационная станция «Оборона – 14» (каталог «Оружие России», том 5, стр.171, изд. ЗАО «Военный парад», 1997). В некоторых РЛС кругового обзора, например в радиолокационной станции 1Л117 (каталог «Оружие России», том 5, стр.237, изд. ЗАО «Военный парад», 1997), проблема сокращения протяженности высокочастотных линий связи и исключения высокочастотных токосъемников решается путем конструктивного объединения антенны с вращающейся аппаратной кабиной, однако при этом возрастает потребление энергии на вращение аппаратной кабины (с учетом массы кабины, аппаратуры и оборудования, размещенных в кабине), что снижает КПД РЛС, появляется необходимость в мощном низкочастотном токосъемнике (для электропитания аппаратуры и оборудования, размещенных в кабине), ухудшающем надежность РЛС, а также в дополнительном помещении для размещения рабочего места оператора с необходимой для его работы аппаратурой, что повышает массу, габариты и стоимость РЛС. Техническим результатом предлагаемого изобретения является возможность размещения РЛС кругового обзора в одном помещении (аппаратной кабине, контейнере, транспортном средстве), минимизация потерь в высокочастотных линиях связи, снижение массы, габаритов, энергопотребления и стоимости РЛС, повышение ее КПД и надежности. Предлагаемая РЛС кругового обзора содержит антенну с опорно-поворотным устройством и полым валом, маломощный низкочастотный токосъемник и аппаратный шкаф, который жестко связан с полым валом антенны при помощи рамы, причем сам шкаф находится в нормальных климатических условиях в помещении (аппаратной кабине, контейнере, транспортном средстве), а антенна – снаружи, при этом не требуется применения высокочастотных токосъемников, электрические высокочастотные кабели связи между аппаратным шкафом и антенной проходят внутри полого вала и имеют минимальную протяженность, а связь вращающегося аппаратного шкафа с остальной аппаратурой осуществляется через маломощный низкочастотный токосъемник. При этом не требуется дополнительное помещение для размещения рабочего места оператора, которое может в этом случае размещаться в том же помещении, что и аппаратный шкаф. На чертеже показан общий вид одного из возможных вариантов конструкции предлагаемой РЛС, размещения ее элементов и соединения аппаратного шкафа с антенной. На чертеже приняты следующие обозначения: антенна 1, вращающаяся вместе с полым валом 2 и опорно-поворотным устройством 3, помещение 4 (аппаратная кабина, корпус контейнера или транспортное средство), в котором монтируются аппаратный шкаф 6 и другие устройства, несущая рама 5 для крепления аппаратного шкафа 6, жестко связанная с полым валом 2, сопряженный с вращающейся рамой 5 низкочастотный токосъемник 7 для обмена информацией между ее потребителями и аппаратным шкафом и его первичного электропитания. При вращении антенны 1 вращается и аппаратный шкаф 6, жестко связанный с полым валом 2 при помощи рамы 5. Электрическая связь аппаратного шкафа 6 с антенной 1 производится по высокочастотным кабелям, проходящим внутри полого вала 2, а с остальной аппаратурой – через низкочастотный токосъемник 7. Таким образом, жесткая (с помощью рамы 5) связь аппаратного шкафа 6 с полым валом 2 антенны 1, обеспечивающая совместное их вращение, позволяет сократить длину высокочастотных кабелей между аппаратным шкафом 6 и антенной 1, исключив высокочастотные токосъемники и минимизируя потери, и разместить при этом в помещении 4 рабочее место оператора, т.е. обойтись без дополнительного помещения. Кроме того, для вращения аппаратного шкафа не требуется больших затрат электроэнергии, а имеющийся маломощный низкочастотный токосъемник служит для обмена информацией между ее потребителями и аппаратным шкафом по маломощным информационным каналам и для электропитания только одного аппаратного шкафа.
Формула изобретения
Радиолокационная станция кругового обзора, содержащая вращающуюся антенну с опорно-поворотным устройством и валом, низкочастотный токосъемник и аппаратный шкаф, размещаемый в помещении, отличающаяся тем, что аппаратный шкаф посредством рамы жестко соединен с валом вращающейся антенны, находящейся снаружи помещения, при этом вал выполнен полым и электрическая связь антенны с аппаратным шкафом осуществляется по кабелям, проходящим внутри вала, а обмен информацией между ее потребителями и аппаратным шкафом и его электропитание осуществляется через маломощный низкочастотный токосъемник, сопряженный с вращающейся рамой.

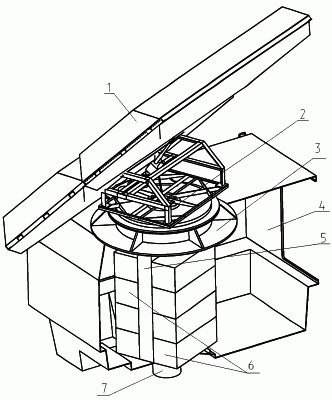

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 22.09.2007
Извещение опубликовано: 27.09.2008 БИ: 27/2008
NF4A – Восстановление действия патента СССР или патента Российской Федерации на изобретение
Дата, с которой действие патента восстановлено: 20.12.2008
Извещение опубликовано: 20.12.2008 БИ: 35/2008
PD4A – Изменение наименования обладателя патента СССР или патента Российской Федерации на изобретение
(73) Новое наименование патентообладателя:
Адрес для переписки:
Извещение опубликовано: 27.12.2008 БИ: 36/2008
|
||||||||||||||||||||||||||
