Патент на изобретение №2293231

(54) ВИБРОИЗОЛЯТОР РЕССОРНЫЙ

(57) Реферат:

Изобретение относится к машиностроению и может быть использовано для защиты технологического оборудования, аппаратуры и приборов, а также человека-оператора от воздействия вибрации. Виброизолятор рессорный содержит упругие элементы в виде плоских пружин. Упругие элементы расположены снизу и сверху от блока крепления, состоящего из трех пластин. В каждом упругом элементе, расположенном снизу или сверху, одни из концов по крайней мере трех плоских пружин закреплены между двумя пластинами. Другие концы соединены с помощью кольцевого отгиба на плоских пружинах с фрикционными башмаками, выполненными в виде П-образных стоек, жестко связанных с основанием башмаков. Оси П-образных стоек башмаков покрыты слоем фрикционного материала. К основанию башмаков со стороны поверхности, контактирующей с установочной плоскостью, прикреплены фрикционные прокладки. Кроме того, упругие элементы, расположенные снизу и сверху от блока крепления, состоящего из трех пластин, могут быть выполнены так, что в каждом упругом элементе, расположенном снизу или сверху, одни из концов по крайней мере трех плоских пружин закреплены между двумя пластинами, а другие концы контактируют с помощью отгиба на плоских пружинах под углом, большим 90° с установочной или опорной плоскостью. Технический результат изобретения – повышение эффективности виброизоляции и улучшение ремонтопригодности. 2 н.п. ф-лы, 1 ил.

Изобретение относится к машиностроению и может быть использовано для защиты технологического оборудования, аппаратуры и приборов, а также человека-оператора от воздействия вибрации.

Наиболее близким техническим решением к заявляемому объекту является виброизолятор рессорного типа, содержащий стойку, плоские упругие элементы рессорного типа и опорные узлы по а.с. СССР №507723, F 16 F 3/02, 1976 г. (прототип).

Недостатком работы известного устройства является сравнительно невысокая эффективность виброизоляции из-за сравнительно большой жесткости рессор, а также низкая ремонтопригодность.

Технический результат изобретения – повышение эффективности виброизоляции и улучшение ремонтопригодности.

Это достигается тем, что в виброизоляторе рессорном, содержащем упругие элементы в виде плоских пружин, упругие элементы расположены снизу и сверху от блока крепления, состоящего из трех пластин, причем в каждом упругом элементе, расположенном снизу или сверху, одни из концов по крайней мере трех плоских пружин закреплены между двумя пластинами, а другие концы соединены с помощью кольцевого отгиба на плоских пружинах с фрикционными башмаками, выполненными в виде П-образных стоек, жестко связанных с основанием башмаков, причем оси П-образных стоек башмаков покрыты слоем фрикционного материала, а к основанию башмаков со стороны поверхности, контактирующей с установочной плоскостью, прикреплены фрикционные прокладки. Кроме того, упругие элементы, расположенные снизу и сверху от блока крепления, состоящего из трех пластин, могут быть выполнены так, что в каждом упругом элементе, расположенном снизу или сверху, одни из концов по крайней мере трех плоских пружин закреплены между двумя пластинами, а другие концы контактируют с помощью отгиба на плоских пружинах под углом, большим 90° с установочной или опорной плоскостью.

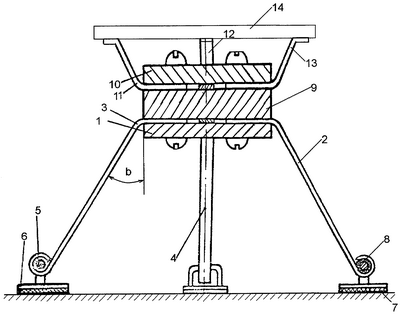

На чертеже изображен предлагаемый виброизолятор.

Виброизолятор рессорный содержит упругие элементы 4 и 12 в виде плоских пружин, расположенные снизу и сверху от блока крепления 9, состоящего из трех пластин 1, 9, 10, причем в каждом упругом элементе 4 и 12, расположенном снизу или сверху, одни из концов по крайней мере трех плоских пружин 2, 3 и 11, 13 закреплены между двумя пластинами 1 и 9 или 9 и 10, а другие концы соединены с помощью кольцевого отгиба на плоских пружинах 2, 3, 4 с фрикционными башмаками 5, выполненными в виде П-образных стоек 6, жестко связанных с основанием башмаков, причем оси П-образных стоек башмаков покрыты слоем фрикционного материала 8, а к основанию башмаков со стороны поверхности, контактирующей с установочной плоскостью, прикреплены фрикционные прокладки 7. Упругие элементы 4 и 12, расположенные снизу и сверху от блока крепления 9, состоящего из трех пластин 1, 9, 10 могут быть выполнены таким образом, что в каждом упругом элементе, расположенном снизу или сверху, одни из концов по крайней мере трех плоских пружин закреплены между двумя пластинами 1, 9 или 9, 10, а другие концы контактируют с помощью отгиба на плоских пружинах под углом, большим 90° с установочной или опорной плоскостью 14.

Виброизолятор работает следующим образом.

При вертикальном возвратно-поступательном движении блока крепления 9 концы пружин 2, 3, 4 и 11, 12, 13 совершают возвратно-поступательное движение в горизонтальной плоскости. Демпфирование обеспечивается трением в осях П-образных стоек 5 башмаков, покрытых слоем фрикционного материала 8, и трением фрикционных прокладок 7 об опорную установочную плоскость 14.

Формула изобретения

1. Виброизолятор рессорный, содержащий упругие элементы в виде плоских пружин, отличающийся тем, что упругие элементы расположены снизу и сверху от блока крепления, состоящего из трех пластин, причем в каждом упругом элементе, расположенном снизу или сверху, одни концы по крайней мере трех плоских пружин закреплены между двумя пластинами, а другие концы соединены с помощью кольцевого отгиба на плоских пружинах с фрикционными башмаками, выполненными в виде П-образных стоек, жестко связанных с основанием башмаков, причем оси П-образных стоек башмаков покрыты слоем фрикционного материала, а к основанию башмаков со стороны поверхности, контактирующей с установочной плоскостью, прикреплены фрикционные прокладки.

2. Виброизолятор рессорный, содержащий упругие элементы в виде плоских пружин, отличающийся тем, что упругие элементы расположены снизу и сверху от блока крепления, состоящего из трех пластин, причем в каждом упругом элементе, расположенном снизу или сверху, одни из концов по крайней мере трех плоских пружин закреплены между двумя пластинами, а другие концы контактируют с помощью отгиба на плоских пружинах под углом, большим 90°, с установочной или опорной плоскостью.

РИСУНКИ
