Патент на изобретение №2293177

(54) СПОСОБ ОБОРУДОВАНИЯ ФИЛЬТРОВОЙ СКВАЖИНЫ

(57) Реферат:

Изобретение относится к технике и технологии добычи продукта из скважины. Обеспечивает повышение эффективности разработки месторождения. Сущность изобретения: бурят добывающую и вспомогательные скважины. Оснащают их фильтровыми колоннами, откачивающим и нагнетательным с блокирующим средством оборудованием. Согласно изобретению откачивающее оборудование снабжают блокирующим средством. Разобщают верхний сработанный пласт от нижнего продуктивного пласта. По мере срабатывания уровня продуктивного пласта откачивающее и нагнетательное оборудование спускают соответственно в добывающую и вспомогательные скважины. 2 ил.

Изобретение относится к технике и технологии добычи продукта из скважины, а именно добычи текучей среды, и может быть использовано для разработки месторождений полезных ископаемых подземным выщелачиванием.

Известен способ оборудования фильтровой скважины [1], заключающийся во вскрытии продуктивного пласта оборудования добывающей скважины, бурении вспомогательных скважин, гидроразмыве пласта путем нагнетания жидкости под давлением и закачке гравийной смеси.

Известный способ предназначен для сооружения разведочно-эксплуатационных скважин преимущественно для водоснабжения.

Недостатком известного способа является необходимость высоких затрат мощности насосного оборудования для обеспечения гидроразмыва пласта нагнетанием жидкости носителя высокого давления одновременно по всей мощности вскрытого продуктивного горизонта.

Кроме того, использование способа в многопластовых залежах продуктов добычи не эффективно в связи с неопределенностью расположения размытых каверн и каналов относительно каждого продуктивного интервала.

Известен также способ оборудования фильтровой скважины, заключающийся в бурении добывающей и вспомогательных скважин откачивающим и нагнетательным с блокирующим средством оборудованием [2].

Известный способ предназначен для добычи метана из многопластовой залежи угля.

В задачу настоящего изобретения становится повышение эффективности разработки месторождения за счет обеспечения полного срабатывания продуктивного пласта.

Эта задача решается тем, что откачивающее и нагнетательное оборудование по мере срабатывания уровня продуктивного пласта спускают соответственно в добывающую и во вспомогательные скважины.

Кроме того, откачивающее оборудование снабжают блокирующим средством.

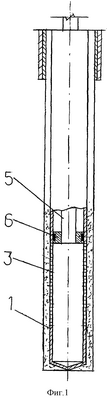

Сущность изобретения пояснена фиг.1 и 2.

Способ реализуется следующим образом. Бурят добывающую 1 и вспомогательную 2 скважины. Проводят геофизические работы. Устанавливают фильтровые колонны 3, 4. Проводят засыпку гравийной набивки.

После промывки скважины устанавливают откачивающее оборудование 5 с блокирующим средством 6 в добывающую скважину 1 и нагнетательное оборудование 8 во вспомогательные скважины 2 непосредственно над продуктивным пластом.

Через нагнетательное оборудование 7 вспомогательных скважин 2 производят подачу выщелачивающих реагентов, а через откачивающее оборудование 5 добывающей скважины 1 осуществляется отбор продуктивного раствора.

При этом по мере срабатывания уровня продуктивного пласта, о чем может свидетельствовать снижение концентрации продуктивного пласта, спускают нагнетательное и откачивающее оборудование в скважины, а блокирующие средства разобщают верхний сработанный от нижнего продуктивного пласта.

Спуск нагнетательного и откачивающего оборудования с одновременной подачей выщелачивающих реагентов и откачкой продуктивного раствора продолжают до полного срабатывания уровня продуктивного пласта.

Технический результат – повышение эффективности разработки месторождения за счет полного срабатывания продуктивного пласта.

Пример осуществления способа

Сооружение добывающей и вспомогательных скважин на участке №1 глубиной 200 м.

Последовательность проведения технологических операций следющая:

– бурение добывающей скважины диаметром 300 м;

– бурение вспомогательных скважин диаметром 200 м;

– проведение геофизических исследований, установление кровли и подошвы продуктивного пласта;

– спуск эксплуатационных колонн 90/18 мм с фильтрами- колоннами 118 мм;

– промывка скважин;

– засыпка гравийной набивки;

– промывка эрлифтом;

– оснащение скважин откачивающим и нагнетательным оборудованием, снабженным блокирующими средствами;

– установка откачивающего и нагнетательного оборудования непосредственно над продуктивным пластом. Подача выщелачивающих реагентов через нагнетательное оборудование с одновременным отбором продуктивного раствора;

– спуск откачивающего и нагнетательного оборудования в скважины по мере срабатывания уровня продуктивного пласта.

Источники информации

1. Авторское свидетельство СССР №170976, В 21 В 43/08, 30.01.92.

2. Патент РФ №2228435, Е 12 В 43/04, 10.05.2004.

Формула изобретения

Способ оборудования фильтровой скважины, заключающийся в бурении добывающей и вспомогательных скважин, оснащении фильтровыми колоннами, откачивающим и нагнетательным с блокирующим средством оборудованием, отличающийся тем, что откачивающее оборудование снабжают блокирующим средством, разобщают верхний сработанный пласт от нижнего продуктивного пласта и по мере срабатывания уровня продуктивного пласта откачивающее и нагнетательное оборудование спускают соответственно в добывающую и вспомогательные скважины.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 13.05.2007

Извещение опубликовано: 27.07.2008 БИ: 21/2008
