Патент на изобретение №2292603
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ОХЛАЖДЕНИЯ МАСЛЯНОГО ТРАНСФОРМАТОРА
(57) Реферат:
Изобретение относится к электротехнике и может быть использовано для охлаждения масляного трансформатора. Технический результат состоит в увеличении степени охлаждения. Устройство содержит бак, заполненный охлаждающим маслом. В нем дополнительно установлена диэлектрическая пластина с двумя параллельными рядами электродов. Электроды одного ряда подключены к положительному полюсу выпрямителя и расположены под углом к электродам другого ряда, подключенным к отрицательному полюсу выпрямителя. 1 ил.
Изобретение относится к электротехнике и может быть использовано для охлаждения масляного трансформатора. Как известно, при работе трансформатора его обмотки и магнитопровод нагреваются, что приводит к потере электроэнергии. Для улучшения условий охлаждения высоковольтные и мощные трансформаторы помещают в баки со специальным минеральным маслом. В свою очередь бак для лучшей отдачи тепла снабжают радиаторами. Циркуляция жидкости (масла) в контуре бак-радиатор поддерживается напором циркуляционного контура, возникающим благодаря тому, что в баке жидкость нагревается и, имея меньший удельный вес, поднимается вверх вследствие вытеснения ее жидкостью, которая охлаждается в радиаторе и обладает большим удельным весом. Циркуляция жидкости поддерживается за счет ее нагревания активной частью трансформатора и охлаждения с помощью воздуха, омывающего радиатор снаружи. Известен масляный трансформатор, у которого магнитопровод с обмотками помещен для охлаждения в стальной бак-радиатор (см. книгу А.С.Касаткин, М.В.Немцов “Электротехника”, М.: Высшая школа, 2000 г., стр.229). Недостатком прототипа является слабая величина охлаждения. Чтобы охлаждение сделать более эффективным повышают скорость циркуляции жидкости (масла) в трубах трансформаторного радиатора при помощи насоса с приводом от электродвигателей. Недостатком применяемых конструкций является сложность, вызванная необходимостью применения понижающих трансформаторов (электродвигатели питаются от 380 В, а на трансформаторе, например, 130000 В) электродвигателя насоса. Электродвигатель и насос имеют подвижные узлы, которые изнашиваются, что понижает надежность и долговечность работы. Изобретение решает задачу увеличения степени охлаждения магнитопровода с обмотками трансформатора. Это достигается тем, что в устройстве охлаждения масляного трансформатора, содержащем бак, заполненный минеральным маслом, согласно изобретению в баке дополнительно установлена диэлектрическая пластина с двумя параллельными рядами электродов, причем электроды одного ряда подключены к положительному полюсу выпрямителя и расположены под углом к электродам другого ряда, подключенным к отрицательному полюсу выпрямителя. Подключение высокого постоянного напряжения чередующейся полярности при предлагаемом расположении электродов соответствует созданию гидроэлектрических сил, направленных в сторону естественного направления движения масла, что ведет к усилению охлаждающего эффекта. На чертеже представлена диэлектрическая пластина 1 с двумя параллельными рядами электродов 2, причем электроды одного ряда подключены к положительному полюсу выпрямителя и расположены под углом к электродам другого ряда, подключенным к отрицательному полюсу выпрямителя. Если подавать на электроды переменное напряжение, то масло не движется. Если же подавать на электроды постоянное напряжение, то возникает однонаправленное движение в сторону естественного направления движения масла. Таким образом, под действием постоянного электрического поля жидкость приходит в движение, тем самым усиливая охлаждающий эффект.
Формула изобретения
Устройство охлаждения масляного трансформатора, содержащее бак, заполненный минеральным маслом, отличающееся тем, что в баке дополнительно установлена диэлектрическая пластина с двумя параллельными рядами электродов, причем электроды одного ряда подключены к положительному полюсу выпрямителя и расположены под углом к электродам другого ряда, подключенным к отрицательному полюсу выпрямителя.

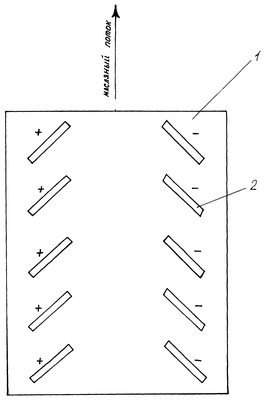

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 23.06.2007
Извещение опубликовано: 27.01.2009 БИ: 03/2009
|
||||||||||||||||||||||||||
