Патент на изобретение №2291987

(54) ЖИДКОСТНО-КОЛЬЦЕВАЯ МАШИНА

(57) Реферат:

Изобретение относится к компрессоростроению и вакуумной технике, конкретно, к жидкостно-кольцевым насосам и компрессорам. Жидкостно-кольцевая машина содержит корпус, торцовые крышки с нагнетательными и всасывающими окнами для газовой среды и установленным с эксцентриситетом валом, на котором находится рабочее колесо, каналы для подачи дополнительной рабочей жидкости в зону отхода жидкостного кольца от ступицы рабочего колеса, заключенную между нагнетательным и всасывающим окнами. Каналы выполнены в торцовых крышках и в ступице рабочего колеса. Снижается перетекание газовой среды из нагнетательной во всасывающую полость через зону отхода жидкостного кольца от ступицы рабочего колеса, заключенной между нагнетательным и всасывающим окнами, за счет подачи дополнительной рабочей жидкости непосредственно в зону отхода жидкостного кольца от ступицы рабочего колеса, что позволяет повысить производительность, глубину предельного вакуума и коэффициент полезного действия жидкостно-кольцевой машины. 1 ил.

Изобретение относится к компрессоростроению и вакуумной технике, конкретно, к жидкостно-кольцевым насосам и компрессорам. Предлагаемая конструкция позволяет повысить производительность, глубину предельного вакуума и коэффициент полезного действия жидкостно-кольцевой машины.

Аналогом предлагаемой конструкции является жидкостно-кольцевая машина, содержащая корпус, торцовые крышки с всасывающими и нагнетательными окнами для газовой среды и установленным с эксцентриситетом валом, на котором находится рабочее колесо с конической формой ступицы, что уменьшает объем газовой среды у ступицы рабочего колеса (Е.С.Фролов и др. Механические вакуумные насосы, Москва: Машиностроение, 1989, с.187, рис.124(а)).

Недостатком указанной конструкции является наличие перетечек газовой среды в зоне отхода жидкостного кольца от ступицы рабочего колеса, заключенной между нагнетательным и всасывающим окнами. При этом жидкостное кольцо дальше отходит в средней части и ближе всего подходит по торцам ступицы рабочего колеса, образуя газовую полость, что снижает производительность и глубину предельного вакуума жидкостно-кольцевой машины.

Прототипом является жидкостно-кольцевая машина, содержащая корпус, торцевые крышки с нагнетательными и всасывающими окнами для газовой среды и установленным с эксцентриситетом валом, на котором находятся рабочее колесо, каналы для подачи дополнительной жидкости в зону отхода жидкостного кольца от ступицы рабочего колеса, заключенную между нагнетательным и всасывающим окнами (US 5290152 A, 01.03.1994. F 04 C 7/00).

Недостатком приведенной конструкции является то, что дополнительную подачу рабочей жидкости через специальное устройство, встроенное в конструкцию корпуса, осуществляют в зону повышенного гидравлического давления, что приводит к дополнительным затратам энергии и снижению коэффициента полезного действия машины.

Техническая задача – создание конструкции, при работе которой снижается перетекание газовой среды из нагнетательной во всасывающую полость через зону отхода жидкостного кольца от ступицы рабочего колеса, заключенной между нагнетательным и всасывающим окнами, за счет подачи дополнительной рабочей жидкости непосредственно в зону отхода жидкостного кольца от ступицы рабочего колеса, что позволяет повысить производительность, глубину предельного вакуума и коэффициент полезного действия жидкостно-кольцевой машины.

Решение технической задачи заключается в том, что в жидкостно-кольцевой машине, содержащей корпус, торцовые крышки с нагнетательными и всасывающими окнами для газовой среды и установленным с эксцентриситетом валом, на котором находится рабочее колесо, каналы для подачи дополнительной рабочей жидкости в зону отхода жидкостного кольца от ступицы рабочего колеса, заключенную между нагнетательным и всасывающим окнами, согласно изобретению, каналы выполнены в торцовых крышках и в ступице рабочего колеса.

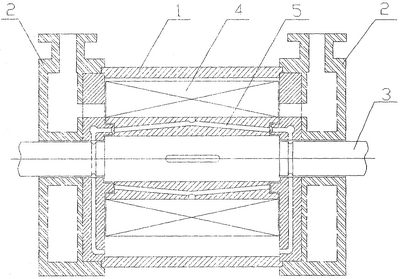

На чертеже изображена конструкция жидкостно-кольцевой машины.

Жидкостно-кольцевая машина содержит корпус 1, торцовые крышки 2 с нагнетательным и всасывающим окнами для газовой среды и установленным с эксцентриситетом валом 3, на котором находится рабочее колесо 4. Причем рабочее колесо и торцовые крышки имеют каналы 5. Подача рабочей жидкости производится через каналы в ступице рабочего колеса.

Жидкостно-кольцевая машина работает следующим образом.

При установившемся режиме работы в образующуюся газовую полость через каналы 5 производится дополнительная подача рабочей жидкости, осуществляющей поджатие жидкостного кольца к ступице рабочего колеса, исключающее переход газовой среды из нагнетательной во всасывающую полость, что позволяет повысить производительность, глубину предельного вакуума и коэффициент полезного действия жидкостно-кольцевой машины.

Формула изобретения

Жидкостно-кольцевая машина, содержащая корпус, торцовые крышки с нагнетательными и всасывающими окнами для газовой среды и установленным с эксцентриситетом валом, на котором находится рабочее колесо, каналы для подачи дополнительной рабочей жидкости в зону отхода жидкостного кольца от ступицы рабочего колеса, заключенную между нагнетательным и всасывающим окнами, отличающаяся тем, что каналы выполнены в торцовых крышках и в ступице рабочего колеса.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 12.10.2006

Извещение опубликовано: 20.05.2008 БИ: 14/2008
