Патент на изобретение №2291859

(54) СПОСОБ ОКИСЛЕНИЯ СУЛЬФИДОВ НЕФТИ

(57) Реферат:

Изобретение относится к способу окисления сульфидов, содержащихся в нефти, и может быть использовано в нефтехимической и нефтеперерабатывающей промышленности. Окисление осуществляют водным раствором пероксида водорода в присутствии молибденсодержащего катализатора. В качестве катализатора используют бис-алкилсульфоксидные пероксокомплексы молибдена и реакцию проводят при температуре 20-60°С. Изобретение позволяет увеличить выход сульфоксидов, селективность и скорость окисления. 2 табл.

Изобретение относится к усовершенствованию способа окисления сульфидов нефти и может быть использовано в нефтеперерабатывающей и нефтехимической промышленности.

В настоящее время сульфиды нефти в основном окисляют водным раствором пероксида водорода в присутствии различных катализаторов.

Известен способ окисления сульфидов нефти водным раствором пероксида водорода в присутствии катализатора серной кислоты (авторское свидетельство СССР №206579. БИ №1, 1968). Недостатками способа являются высокая коррозионная агрессивность серной кислоты и низкая глубина превращения сульфидов в сульфоксиды (65-68%).

Известно, что в качестве катализатора для окисления сульфидов нефти используют карбонильные соединения (авторское свидетельство СССР №774173. БИ №20, 1989). Недостатками способа являются большой расход катализатора (1-5% на сырье), низкая селективность (70-72%) и малая скорость окисления.

Известен также способ окисления сульфидов нефти в присутствии катализатора – соединений молибдена и кальция (авторское свидетельство СССР №524799. БИ №30, 1976). Существенный недостаток способа – большие потери катализатора в результате растворения его в органической фазе и малая скорость окисления.

Наиболее близким по технической сущности и достигаемому результату является способ (прототип), где окисление сульфидов нефти пероксидом водорода проводят в присутствии пероксокомплексов молибдена (патент РФ №2238935. БИ №30, 2004).

Окисление сульфидов нефти в присутствии пероксокомплексов молибдена проводят при 60°С. Продолжительность окисления 20-40 минут. Глубина превращения сульфидов в сульфоксиды 87-92%. Расход катализатора 0,003-0,005% масс. на сырье.

Целью изобретения является повышение глубины превращения сульфидов в сульфоксиды, уменьшение продолжительности окисления и расхода катализатора.

Поставленная цель достигается окислением сульфидов пероксидом водорода в присутствии бис-алкилсульфоксидных пероксокомплексов молибдена.

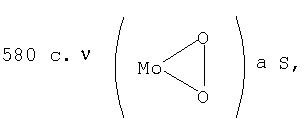

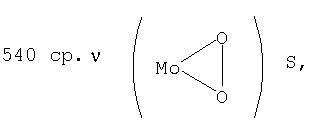

Способ осуществляют следующим образом. Растворяют 15 г МоО₃ (или 18,0 г Н₂MoO₄) в 1 литре 10%-ного водного раствора пероксида водорода при температуре 60-70°С. При этом пероксид водорода реагирует с оксидом молибдена и образуется пероксокомплекс молибдена. Затем полученную реакционную массу охлаждают до 25-30°С и при интенсивном перемешивании и охлаждении приливают в 400-500 мл диметилсульфоксид или другие сульфоксиды (нельзя приливать наоборот – в раствор пероксомолибденовой кислоты сульфоксиды. В этом случае возможен выброс реакционной массы). Реакционную массу приливают со скоростью, чтобы температура не превышала 30°С. Для резкого снижения температуры надо предусмотреть возможность подачи холодной воды для охлаждения реактора. При взаимодействии пероксомолибденовой кислоты с алкилсульфоксидами образуются бис-алкилсульфоксидные пероксокомплексы молибдена, содержащие во внутренней сфере сульфоксиды в виде лигандов. Находясь во внутренней сфере комплекса, сульфоксиды резко повышают каталитическую активность последнего в реакциях окисления сульфидов. Выход бис-алкилсульфоксидных пероксокомплексов молибдена формулы MoO(O₂)₂LL’, где L и L’ – одинаковые или различные сульфоксиды, в зависимости от природы сульфоксидов от 70 до 80% мольн. Полученный продукт анализировали спектрофотометрическими методами. В ИК-области спектра наблюдаются интенсивные полосы поглощения при 810, 1090,2350 см^-1, характерные для сульфоксидов (Сигэру Оаэ. Химия органических соединений серы. М.: Химия, 1975. – 401 с.) и для пероксокомплексов групп (в см^-1):

(Вольнов И.И. Пероксокомплексы хрома, молибдена, вольфрама. М.: Наука, 1989. 104 с.) Исходя из экспериментальных данных и литературных источников предполагается, что полученные бис-алкилсульфоксидные пероксокомплексы молибдена имеют следующую структурную формулу:

где R и R’ – алкильные радикалы С-C₈ нормального строения или изо-строения.

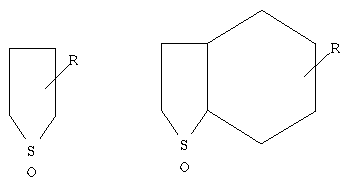

В качестве лигандов LL^‘ могут быть и сульфоксиды, имеющие циклическую структуру

где R и R’ – углеводородные радикалы (С₃-С₁₂) в основном насыщенного характера. Хорошие результаты дает концентрат сульфоксидов, полученных из нефтяного сырья и имеющих структуру, как указано выше. Следует также отметить, что катализатор можно получить, используя любые молибденсодержащие соединения: МоО₃, Н₂MoO₄, молибдат аммония, стеарат молибдена, нафтенат молибдена, ацетилацетонат молибденила, фосфорно-молибденовую кислоту и др. Окисление проводят в четырехгорлой колбе (реактор), снабженной механической мешалкой, термометром, обратным холодильником и капельной воронкой. В колбу загружают сырье и нагревают до заданной температуры. В нагретое сырье при перемешивании вводят все количество пероксида водорода и катализатора и выдерживают при заданной температуре. Момент начала реакции отсчитывают со времени добавления к реакционной термостатируемой массе рассчитанного количества пероксида водорода и катализатора. По завершении реакции содержимое реактора охлаждают и отделяют органический слой (оксидат) от водного. В оксидате определяют содержание сульфоксидной серы неводным потенциометрическим титрованием (Wimer D.C. Titration of sulfoxide in Acetic Anhydride. Anal. Chem. 1958. V.30. no.1. P.2060).

В качестве сырья используют дизельную и масляные фракции высокосернистой нефти и концентрат сульфидов. Концентрат сульфидов получают экстракцией 86%-ной серной кислоты (Чертков Я.Б., Спиркин В.Г., Демишев В.Н. Применение серной кислоты для извлечения сероорганических соединений из нефтяных фракций. – Нефтехимия, 1965, т.5, №5, с.747). Содержание сульфидной серы в сырье определяют методом потенциометрической иодометрии (Гальперн Г.Д., Гирина Г.П., Лукьяница В.Г. Методы анализа органических соединений нефти, их смесей и производных.- М.: Наука, 1969, 95 с.)

Изобретение иллюстрируется следующими примерами.

Пример 1. К 100 г фракции дизельного топлива арланской нефти с пределами выкипания 190-360°С, содержащей 0,9% масс. сульфидной серы, прибавляют при 60°С в один прием 3,3 мл 27%-ного водного раствора пероксида водорода и 0,001 г бис-алкилсульфоксида пероксокомплекса молибдена, полученного из молибдата аммония и диметилсульфоксида по вышеописанной методике. Через 10 минут перемешивания в реакторе с мешалкой получают 100,2 г оксидата с содержанием сульфоксидной серы 0,88% масс. Глубина окисления сульфидов в сульфоксиды составляет 97,7%.

Пример 2. К 100 г дизельной фракции Чекмагушевской нефти с пределами выкипания 190-280°С и содержащей 1% сульфидной серы прибавляют при 40°С в один прием 3,1 мл 30%-ного водного раствора пероксида водорода и 0,0015 г бис-алкилсульфоксида пероксокомплекса молибдена, полученного из окиси молибдена и диэтилсульфоксида по вышеописанной методике. Через 7 минут перемешивания в реакторе с мешалкой получают 100 г оксидата с содержанием сульфоксидной серы 0,98% масс. Глубина превращения сульфидов в сульфоксиды 98,0%.

Пример 3. К 100 г дистиллята маловязкой масляной фракции с температурными пределами выкипания 300-400°С, содержащей 0,77% масс. сульфидной серы, прибавляют при 60°С в один прием 3,1 мл 30%-ного водного раствора пероксида водорода. Одновременно в реакционную массу вносят 0,0008 г бис-алкилсульфоксида пероксокомплекса молибдена, полученного из молибденовой кислоты и дибутилсульфоксида по вышеописанной методике. Через 10 минут перемешивания в реакторе с мешалкой получают 100,2 г оксидата с содержанием сульфоксидной серы 0,75% масс. Глубина окисления сульфидов в сульфоксиды 97,8%.

Пример 4. К 100 г дистиллята средневязкой масляной фракции с температурными пределами выкипания 350-420°С и содержащей 0,87% масс. сульфидной серы, прибавляют при 20°С в один прием 3,6 мл 25%-ного водного раствора пероксида водорода. Одновременно в реакционную смесь вносят 0,002 г катализаторного комплекса MoO(O₂)₂LL’, где L и L’ – сульфоксиды гексилтиофана. Через 10 минут перемешивания в реакторе с механической мешалкой получают оксидат с содержанием сульфоксидной серы 0,86% масс. Глубина окисления сульфидов в сульфоксиды составляет 98,7%.

Пример 5. К 95,5 г концентрата сульфидов с содержанием сульфидной серы 8,5% масс., выделенного из дизельной фракции арланской нефти с пределами выкипания 260-360°С, прибавляют при комнатной температуре (+25°С) 0,0095 г (0,001% масс.) катализаторного комплекса, полученного из молибденовой кислоты и нефтяных сульфоксидов. Затем по каплям добавляют 32,0 мл 25%-ного водного раствора пероксида водорода. Реакционная смесь при перемешивании саморазогревается и окисление заканчивается за 10 мин. Содержание сульфоксидной серы в окисленном продукте 8,3% масс. Глубина окисления сульфидов в сульфоксиды составляет 98,8%.

Пример 6. К 87,7 г деасфальтизата остаточной масляной фракции, содержащей 1,04% масс. сульфидной серы, при 25°С прибавляют в один прием 3,6 мл 25%-ного водного раствора пероксида водорода. Одновременно в реакционную смесь вносят 0,0008 г (0,0001% масс.) катализаторного комплекса, полученного из окиси молибдена MoO₃ и сульфоксида тиофана по методике, описанной выше. Через 12 минут перемешивания получают оксидат с содержанием сульфоксидной серы 1,02% масс. Глубина окисления сульфидов в сульфоксиды составляет 98,1%.

Для сравнения проводили опыты по окислению дизельной фракции арланской нефти, содержащей 2,1% масс. общей и 0,9% масс. сульфидной серы, пероксидом водорода в присутствии пероксокомплексов, полученных из различных соединений молибдена. Результаты опытов приведены в таблице 1. В таблице 2 представлены данные по окислению этого сырья в аналогичных условиях в присутствии бис-алкилсульфоксидных пероксокомплексов молибдена. Как видно из таблиц, при использовании бис-алкилсульфоксидных пероксокомплексов молибдена в качестве катализатора глубина превращения сульфидов в сульфоксиды возрастает на 5-8%, продолжительность окисления уменьшается в 3-5 раза, расход катализатора – в 3 раза, повышается также селективность реакции (уменьшается образование кислых продуктов и сульфонов).

Формула изобретения

Способ окисления сульфидов нефти пероксидом водорода в присутствии молибденсодержащего катализатора, отличающийся тем, что в качестве катализатора используют бис-алкилсульфоксидные пероксокомплексы молибдена и реакцию проводят при 20-60°С.

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 21.09.2008

Извещение опубликовано: 10.12.2009 БИ: 34/2009

NF4A – Восстановление действия патента СССР или патента Российской Федерации на изобретение

Дата, с которой действие патента восстановлено: 10.01.2010

Извещение опубликовано: 10.01.2010 БИ: 01/2010
